Что такое выключатель вакуумной цепи?

Выключатель вакуумной цепи Lugao (VCB) является неотъемлемой частью электрического оборудования в высоковольтных энергосистемах. Цель состоит в том, чтобы отключить ток в случае неисправности, тем самым защищая цепь. Выключатель вакуумного цепи Lugao широко используется в различных промышленных и коммерческих применениях, особенно в средних и высоковольтных приложениях, где надежная и эффективная защита имеет решающее значение. Благодаря этой статье Lugao заставит вас изучить принцип работы, ключевые компоненты, преимущества, применение и обслуживание наших выключателей вакуумных цепи Lugao, предлагая представление о том, почему они стали популярным выбором в электроэнергии.

Принцип работы выключателя вакуумной цепи

Основная функция выключателя вакуумной цепи Lugao состоит в том, чтобы прервать токи разлома и защитить электрические цепи от потенциального повреждения. Когда происходит неисправность, выключатель в вакуумной цепи быстро отрезает ток, чтобы предотвратить перегрев, пожар или другие опасные последствия. В отличие от других типов автоматических выключателей, выключатели вакуумных цепи Lugao потушивают дуги в вакуумной камере. Когда контакты внутри автоматического выключателя отделяются, между ними образуется дуга. В вакуумной цепи Лугао вакуум может предотвратить ионизацию и быстро восстановить изоляцию между контактами, поэтому дуга может быть почти мгновенно погашена.

Зачем использовать вакуум?

Вакуумная камера вакуумной схемы Лугао является ключом к ее производительности. В вакууме практически нет частиц, и отсутствие ионизации затрудняет длительность дуги. Следовательно, скорость погашения дуги намного быстрее, чем в воздухе или газе. Это эффективное прерывание тока является одной из основных причин, по которой выключатели вакуумных цепи широко используются в высоковольтных энергосистемах.

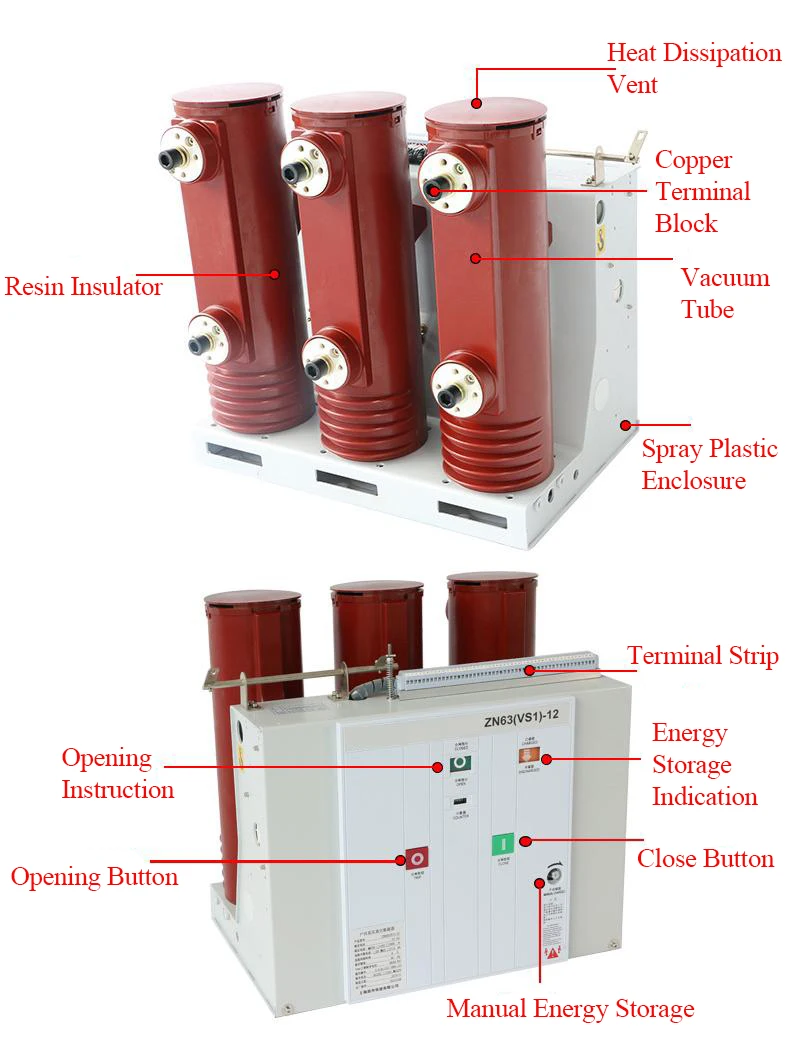

Ключевые компоненты выключателя вакуумной цепи

1. Перерыв вакуум: Камера вакуумной дуги является ядром выключателя вакуумной цепи. Он состоит из двух контактов, заключенных в вакуум. Когда эти два контакта отделяются, камера вакуумной дуги немедленно погасит дугу в вакуумной среде.

2. Рабочий механизм:Операционный механизм отвечает за открытие и закрытие контактов в вакуумной дуге. Он может быть вручную или электрически эксплуатируется, чтобы точно управлять операцией выключателя вакуумной цепи.

3. Изоляционный материал:Из -за того, что выключатели вакуумных цепи обычно используются для применений среднего и высокого напряжения, изоляция между компонентами имеет решающее значение. Чтобы обеспечить безопасную работу при высоком напряжении, мы используем высококачественные изоляционные материалы.

4. Жилье: Выключатели вакуумных цепи обычно устанавливаются в прочные корпуса, чтобы защитить их от факторов окружающей среды, таких как влага и пыль, что может повлиять на их производительность.

Преимущества выключателей вакуумных цепей

По сравнению с другими типами автоматических выключателей, выключатели вакуумных цепей имеют многочисленные преимущества, что делает его популярным выбором в системах электроэнергии:

1. Высокая диэлектрическая прочность: Вакуумная камера выключателя вакуумной цепи имеет отличную диэлектрическую прочность, поэтому она может отсоединить высоковольтные цепи без риска распада.

2. Минимальное обслуживание:Выключатели вакуумных цепи имеют меньше движущихся частей и требуют минимального технического обслуживания во время работы. Это особенно выгодно в удаленной установке или подстанциях высокого напряжения, где регулярное техническое обслуживание сложно.

3. Быстрая эксплуатация: Выключатели вакуумных цепи работают быстро, что делает их высокоэффективными в защите оборудования от последствий разломов. Эта быстрая операция минимизирует повреждение и время простоя, в максимально возможной степени, повышая надежность электрической системы.

4. Экологически чистый: В отличие от выключателей с газообразованной цепью, выключатели вакуумных цепи не требуют вредных газов, таких как гексафторид серы (SF6) во время работы, что делает их экологически чистым выключателем.

5. Long Service Life: Долговечность и эффективность выключателей вакуумных цепей помогают продлить срок службы. В связи с тем, что уровень вакуума не уменьшается с течением времени, эти автоматические выключатели могут поддерживать свою эффективность в течение многих лет, тем самым снижая необходимость частой замены.

Применение выключателей вакуумных цепей

Выключатели вакуумных цепи могут использоваться в различных случаях, в основном для применений среднего и высокого напряжения. Некоторые общие приложения включают в себя:

1. Выработка электроэнергии: На электростанциях выключатели вакуумных цепей имеют решающее значение для защиты генераторов, трансформаторов и другого критического оборудования. Выключатели вакуумных цепи гарантируют, что любые неисправности можно быстро прервать, чтобы предотвратить крупномасштабные повреждения и дорогостоящее простоя.

2. подстанции: Выключатели вакуумных цепи широко используются в подстанциях для управления системами среднего и высокого напряжения. Выключатели вакуумных цепей могут быстро и эффективно отрезать токи разломов, что делает их очень подходящими для этих сред.

3. Промышленные настройки: Производственные мощности и тяжелая промышленность полагаются на выключатели вакуумных цепи для защиты оборудования от последствий разломов. Выключатели вакуумных цепи долговечны и требуют низкого обслуживания, что делает их очень подходящими для применений, которые требуют высокой надежности.

4. Коммерческие здания: Крупные коммерческие здания и офисные комплексы обычно используют выключатели вакуумных цепи, чтобы обеспечить безопасность и надежность их электрических систем. Выключатели вакуумных цепи предназначены для компактных, эффективных и простых в интеграции в существующую электрическую инфраструктуру.

5. Железнодорожные системы: В железнодорожной промышленности выключатели вакуумных цепи используются для защиты систем питания, которые управляют поездами. Их надежный дизайн и надежность делают их подходящими для этой критической инфраструктуры.

Поддержание выключателей вакуумных цепи

Значительной особенностью выключателей вакуумных цепи является их чрезвычайно низкие требования к техническому обслуживанию. Тем не менее, регулярные проверки и обслуживание могут обеспечить оптимальную производительность и срок службы. Основные методы обслуживания для выключателей вакуумных цепей включают:

1. Проверка контактов: Несмотря на то, что износ выключателей вакуумных цепей минимален, все еще необходимо проверить наличие признаков коррозии на контактах. Своевременная замена изношенных контактов помогает поддерживать эффективность автоматических выключателей.

2. Проверка целостности вакуума: Вакуум в камере по гашбеке должна поддерживаться неповрежденной, чтобы обеспечить надежное погашение дуги. Рекомендуется регулярно проверять целостность вакуума, чтобы убедиться, что утечек или деградации нет.

3. Механический тест на эксплуатацию: Регулярное тестирование рабочего механизма необходимо для обеспечения плавного открытия и закрытия выключателя вакуумной цепи. Механические компоненты должны регулярно смазывать, чтобы предотвратить износ.

4. Электрические испытания: Регулярное электрическое тестирование, такое как устойчивость к изоляции и тестирование сопротивления контактов, может помочь определить любые потенциальные проблемы в выключателях вакуумных цепи.

Сравнение с другими типами автоматических выключателей

Чтобы понять уникальное значение выключателя вакуумной цепи, полезно сравнить его с другими типами автоматических выключателей, таких как выключатели воздушных цепи и газопроизводимые выключатели цепи.

- Выключатель воздушной цепи (ACB):

Прокаты воздушных цепи полагаются на атмосферный воздух, чтобы потушить дугу, что делает их менее эффективными для высоковольтных применений по сравнению с выключателями вакуумных цепей. Выключатели вакуумных цепи имеют более высокую диэлектрическую прочность, что позволяет им более эффективно обрабатывать более высокие напряжения.

- Газопроизводимый выключатель цепи (GCB):

Газопроизводные выключатели часто используют газ SF6 для погашения дуги. Несмотря на эффективное, SF6 является мощным парниковым газом, а газопроизводимые выключатели требуют строгих процедур обработки. Выключатели вакуумных цепи, напротив, используют чистый и устойчивый подход без воздействия на окружающую среду.

Будущие тенденции и события в вакуумных автоматических выключателях

Ожидается, что с постоянными достижениями в области технологий выключатели вакуумных цепей станут еще более эффективными и широко используемыми. Некоторые тенденции и будущие события в этой области включают в себя:

1. Интеграция с интеллектуальными сетками: Благодаря популяризации интеллектуальных сетей дизайн выключателей вакуумных цепи все чаще оснащена расширенным мониторингом и контролем. Это обеспечивает сбор данных в режиме реального времени и дистанционное управление, тем самым повышая надежность и эффективность энергосистемы.

2. Улучшенные материалы: Исследование в области материаловедения способствует тому, что материалы выключателей вакуумных цепей являются более долговечными и эффективными. Эти материалы предназначены для дальнейшего продления срока службы и сокращения требований к техническому обслуживанию.

3. Компактные конструкции: Структура выключателей вакуумных цепи становится все более компактной, что делает их пригодными для применений с ограниченным пространством, такими как городские подстанции и коммерческие здания.

4. Усиленное обнаружение неисправности: Будущие выключатели вакуумных цепей могут принять передовую технологию обнаружения неисправностей, чтобы обеспечить более быстрые и точные ответы на разломы. Это еще больше снизит риск повреждения и повысит общую надежность энергосистемы.

Заключение

Выключатель вакуумной цепи является бесценным компонентом в современных электрических системах, обеспечивающих надежную и эффективную защиту в приложениях среднего и высоковольтного уровня. Благодаря уникальному вакуумному механизму он быстро погашает дуги и прерывает токи разломов, предлагая превосходную диэлектрическую прочность и устойчивость окружающей среды по сравнению с другими типами автоматических выключателей. Минимальные требования к техническому обслуживанию, длительный срок службы и пригодность для широкого спектра приложений делают выключатель вакуумного цепи популярным выбором для производства электроэнергии, промышленных настроек и коммерческих зданий. Поскольку технология продолжает продвигаться, будущее выключателей вакуумных цепей имеет перспективы для еще большей эффективности, интеллектуальной интеграции сетки и компактных конструкций.
