Каковы планы использования низковольтного выкатного распределительного шкафа GCS?

Каковы планы использования низковольтного выкатного распределительного шкафа GCS?

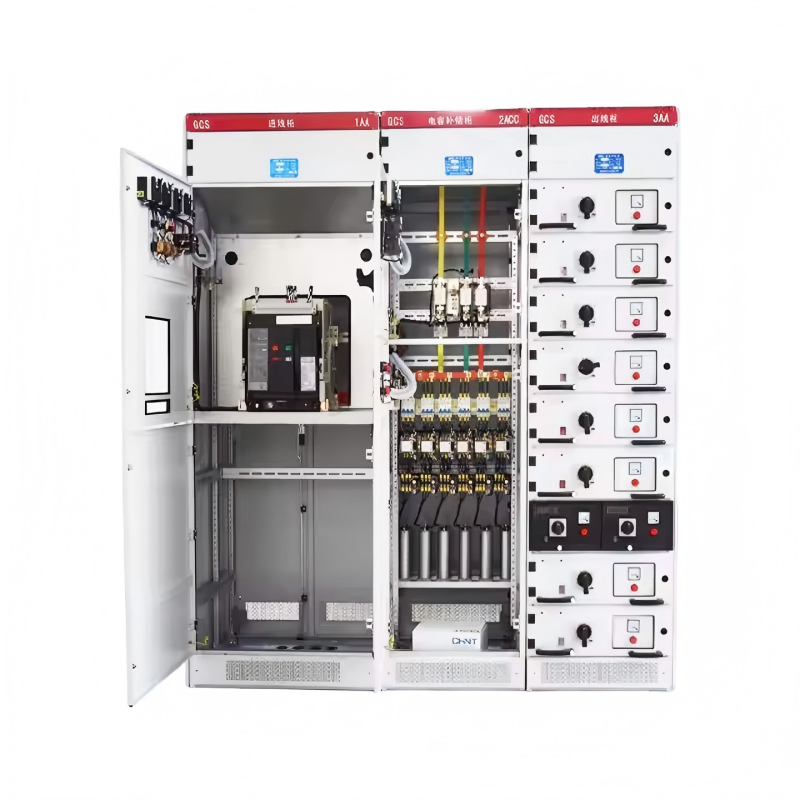

План главной цепи

  План главных цепей шкафа ССУ имеет 32 группы и 118 спецификаций, исключая планы и спецификации, возникшие в результате изменений в управлении и защите вспомогательных цепей. Он включает в себя потребности производителей электроэнергии, источников питания и других потребителей энергии с номинальным рабочим током 5000 А, подходящим для выбора распределительных трансформаторов мощностью 2500 кВА и ниже. Шкафы компенсации конденсаторов предназначены для удовлетворения потребностей в электропитании и использовании для улучшения коэффициента мощности, а шкафы реакторов разработаны с учетом потребностей комплексных инвестиций.

План вспомогательных цепей

  В атласе вспомогательных цепей GCS содержится 120 планов вспомогательных цепей. Схема вспомогательных цепей части управления постоянным током в основном используется для низковольтной системы подстанций электростанций. Он подходит для низковольтной системы мощностью 200 МВт и ниже и 300 МВт и выше, общего режима управления рабочей (резервной) линией электропитания, фидером питания и фидером двигателя.

  Вспомогательный план части работы переменного тока в основном применяется для низковольтной системы подстанций заводов, шахт, предприятий и высотных зданий. Существует 6 комбинаций, подходящих для управления работой двойного источника питания. В нем нет электрической блокировки резервного автоматического броска, самовосстановления и других цепей управления, которые могут быть непосредственно использованы в инженерном проектировании.

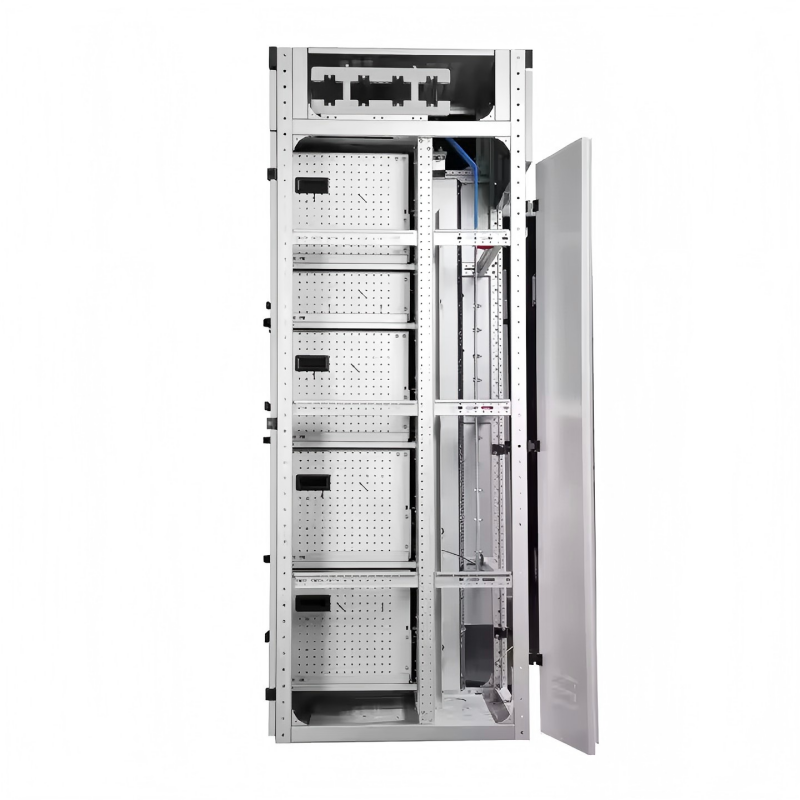

  Источник питания постоянного тока — 220 В или 110 В постоянного тока, источник питания переменного тока — 380 В или 220 В переменного тока. Это полноценный шкаф, состоящий из выдвижных ящиков. Источник питания управления 220 В поступает от источника питания общего управления, питаемого от специального управляющего трансформатора в этом шкафу. В источнике питания общественного управления используется незаземленный управляющий трансформатор, а источник питания 24 В зарезервирован для использования, когда необходимы сигнальные огни слабого тока.

  Место установки счетчика ватт-часов, способ подачи сигнала напряжения и другие требования к установке и использованию подробно описаны в «Инструкции по подготовке» схемы вспомогательных цепей.

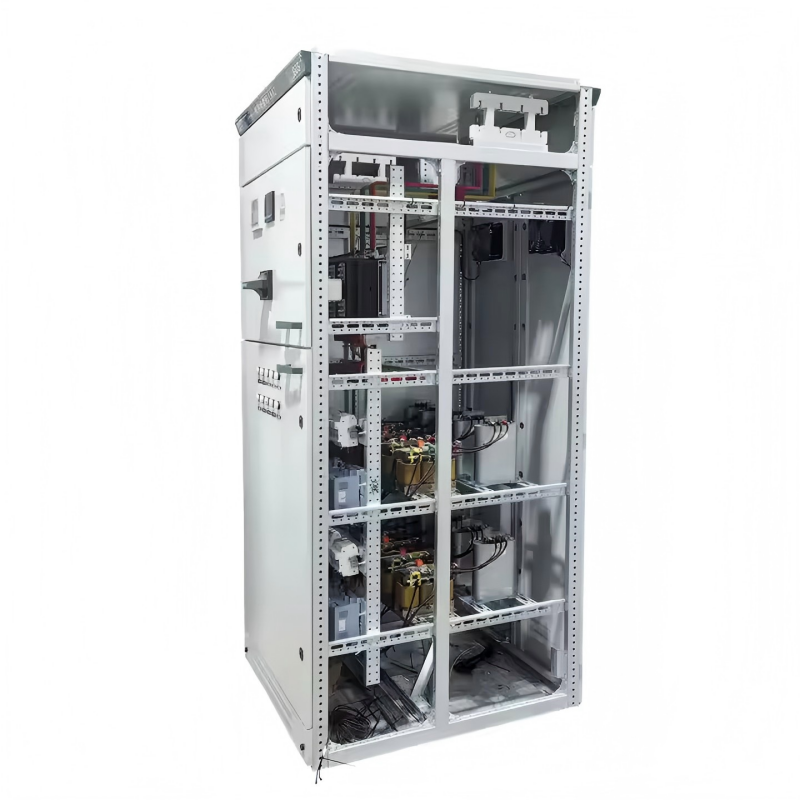

Главная шина

Чтобы улучшить динамическую термическую стабильность шины и повысить температуру контактной поверхности, во всем оборудовании используются шины из твердой меди серии TMY-T2. Медные шины покрыты оловом по всей длине, также можно использовать медные шины с серебряным покрытием во всю длину. Горизонтальная шина и вертикальная шина устанавливаются в помещении изоляции шин шкафа соответственно. В шине заземления нейтрали используется твердая медная шина. Подключается горизонтальный провод заземления нейтрали (PEN) или провод заземления + нейтраль (PE+N).

Главный выключатель

Для линий электропитания и фидерных выключателей на 630 А и выше в основном выбирается серия DW45, также можно выбрать серию DW48, серию AE, 3WE или серию ME. При необходимости также можно выбрать импортированную серию M или серию F.

Для переключателей управления фидером и двигателем ниже 630 А компания Wang An выбирает серии TG и CM1. Серия NM, серия CDM, серия TG30 и другие переключатели в литом корпусе.

Для повышения динамической устойчивости главной цепи серии GCS разработаны специальные комбинированные шинные зажимы и изоляционные опоры. Они изготовлены из высокопрочных, огнестойких синтетических подушек с высокой изоляционной прочностью, хорошими самозатухающими характеристиками и уникальной структурой.

Для снижения перегрева перегородок, розеток и кабельных наконечников функциональных блоков разработан специальный адаптер шкафа ГКС. Адаптер имеет большую емкость и низкий нагрев.

Если конструкторский отдел подбирает новые электрические компоненты с лучшими характеристиками и более совершенными технологиями в соответствии с потребностями пользователя, шкафы серии GCS обладают хорошей универсальностью и не вызовут трудностей при изготовлении и монтаже благодаря обновленным электрическим компонентам.

Выбор электрических компонентов

В шкафах GCS в основном используются передовые электрические компоненты с высокими показателями производительности и стабильности, а также импортные технологии, которые могут массово производиться в Китае.
