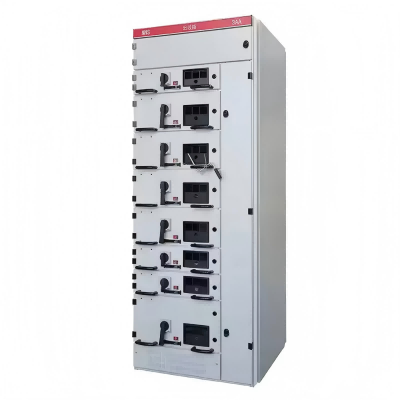

Каковы различные типы и конструкции выкатных низковольтных распределительных устройств MNS?

ЛугаоВ раме выдвижного низковольтного распределительного устройства MNS используется материал С-образной формы с модулем диаметром 25 мм, который соединяется через разъемы, образуя различные конструкции шкафов и выдвижных блоков для удовлетворения различных потребностей. В шкафу MCC используются высокопрочные огнестойкие компоненты из конструкционного пластика, обеспечивающие повышенную безопасность. Кроме того, функциональные панели модифицированы по сравнению с зарубежными моделями и объединены с модулем длиной 200 мм, что делает их более подходящими для смешанных конструкций шкафов для ПК и MCC. Выдвижные блоки и корпус шкафа оснащены надежным блокирующим устройством, предотвращающим переключение нагрузки при включении выключателя, что повышает безопасность. Шкаф обычно собирается из холоднокатаных стальных листов после пассивационной обработки, но в соответствии с требованиями пользователя также могут использоваться стальные пластины с алюминиево-цинковым покрытием.

• Типы распределительных устройств

1. Приемные и шинообвязочные шкафы

Различные отечественные и международные автоматические выключатели рамного типа, такие как серии RMW1, CW1, NA1, DW45, CDW7, MT и E, используются в качестве главного выключателя для выполнения функций приема или привязки шины. 2. Шкаф силового центра (ПК)

В распределении электроэнергии используются различные типы автоматических выключателей, монтируемых в шкафах, отечественного и зарубежного производства, такие как DW45, NA1, CDW7MT и серии E.

3. Центр управления двигателем (ЦУД)

Главный выключатель каждой цепи состоит из больших и малых выдвижных ящиков и оснащен автоматическим выключателем в литом корпусе с высокой отключающей способностью или поворотным выключателем нагрузки с предохранителями.

4. Шкаф компенсации реактивной мощности.

• Тип ящика

Доступны пять размеров, все основаны на высоте 8E (200 мм). Модульная конструкция обеспечивает эффективную высоту установки компонентов 1800 мм, что обеспечивает более обтекаемую и эстетичную общую компоновку шкафа. •8E/4: 4 ящика, собранных параллельно в пространстве высотой 200 мм, шириной 150 мм и глубиной 400 мм.

•8E/2: 2 ящика, собранных параллельно в пространстве высотой 200 мм, шириной 300 мм и глубиной 400 мм.

•8E: 1 ящик, собранный в пространстве высотой 200 мм, шириной 600 мм и глубиной 400 мм.

• 16E: 1 ящик, собранный в пространстве высотой 400 мм, шириной 600 мм и глубиной 400 мм.

• 24E: 1 ящик, собранный в пространстве высотой 600 мм, шириной 600 мм и глубиной 400 мм.
