Каковы различия между высоковольтными вакуумными выключателями внутреннего и наружного применения?

В современных системах распределения электроэнергии вакуумные выключатели (ВВ) являются важнейшим оборудованием для обеспечения безопасности и стабильности электроснабжения. Их основная функция – быстрое прерывание тока и изолирование линий при повреждениях, предотвращение повреждения оборудования и масштабных отключений электроэнергии. Однако при выборе моделей многие специалисты по закупкам и инженерам часто путаются в различиях между внутренними и наружными автоматическими выключателями. Хотя оба используют технологию вакуумного гашения дуги, почему существуют такие существенные различия в конструкции? И как выбирать исходя из сценариев проекта?

Являясь профессиональным производителем силового оборудования, Lugao Power, объединяя продукты с вакуумными выключателями для внутреннего и наружного применения, разбирает основные различия, конструктивные особенности и применимые сценарии этих двух устройств, чтобы помочь вам легко выбрать подходящее оборудование.

Что такое вакуумный выключатель (VCB)?

Вакуумный автоматический выключатель использует вакуум как в качестве дугогасительной, так и в качестве изолирующей среды. Они используют вакуумную среду для гашения электрической дуги, тем самым контролируя и защищая цепь. Это позволяет избежать использования масла или газа SF6, что делает его более безопасным и экологически чистым. Они широко используются на электростанциях и подстанциях, особенно в приложениях, требующих частой эксплуатации.

Самый простой способ отличить их — по среде установки. Вакуумные выключатели в основном делятся на две категории: Высоковольтные вакуумные выключатели для внутреннего применения: подходят для использования в закрытых и контролируемых помещениях, совместимы со стандартными распределительными устройствами и соответствуют стабильным условиям эксплуатации внутри помещений.

Высоковольтные вакуумные выключатели для наружного применения: подходят для использования в различных неопределенных условиях окружающей среды, не беспокоясь о неблагоприятных погодных условиях.

Как внутри, так и снаружи, высоковольтные вакуумные выключатели используют один и тот же принцип гашения дуги в сердечнике, но их конструкция, защита и изоляция полностью адаптированы к различным сценариям.

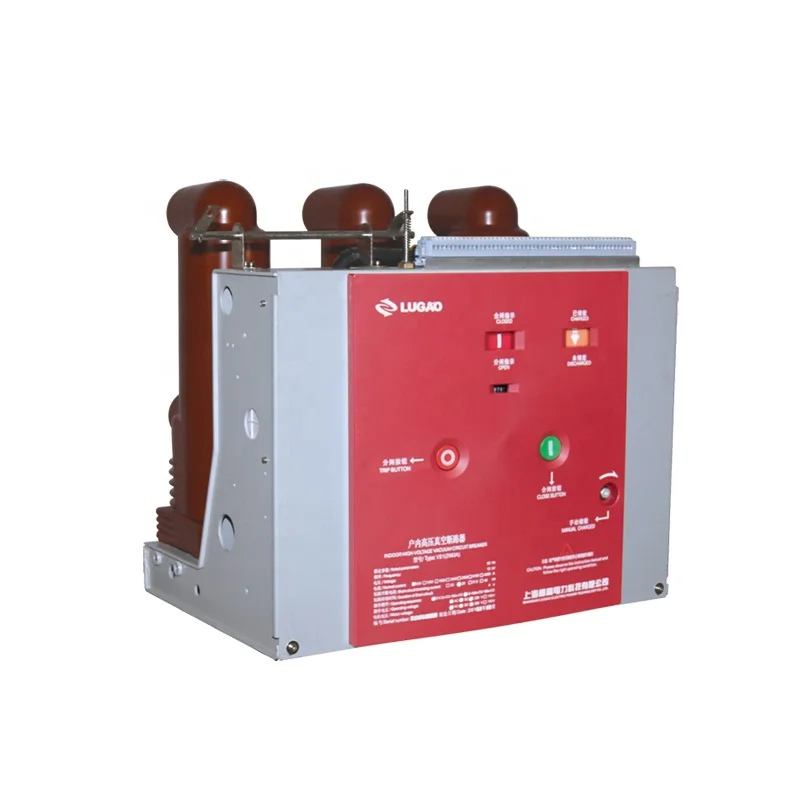

Внутренние вакуумные выключатели (серия VS1)

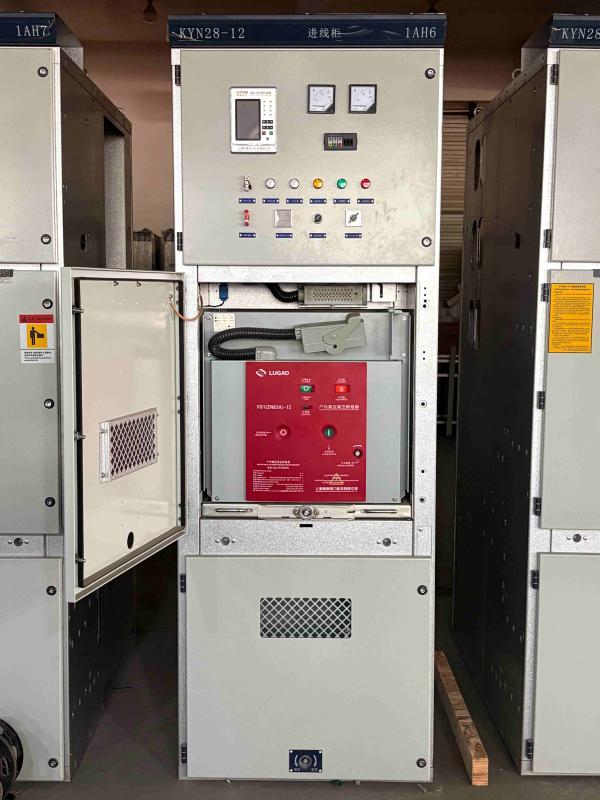

Внутренний автоматический выключатель является наиболее распространенным типом автоматического выключателя, который обычно устанавливается в закрытых помещениях, таких как распределительные устройства и внутренние подстанции. Внутренние вакуумные выключатели Lugao Power являются типичным примером конструкции, монтируемой в шкафу. Приводной механизм встроен в корпус выключателя, что позволяет использовать его не только в качестве стационарной установки, но и в качестве специального приводного механизма для формирования тележки. В секции главной цепи можно использовать герметичные полюса для достижения миниатюризации выключателя и работы без обслуживания. Он может быть оснащен распределительным устройством, таким как KYN28A-12, а блоки фиксированного типа также могут быть оснащены распределительным устройством фиксированного типа серии XGN.

Особенности конструкции

1. Компактная модульная структура, адаптируемая к стандартному распределительному устройству.

Размеры внутреннего выключателя строго соответствуют размерам стандартного распределительного устройства, такого как KYN28. Он имеет модульную рамную конструкцию, позволяющую встраивать его непосредственно в шкаф для установки, максимально эффективно используя пространство для распределения электроэнергии внутри помещения. Внутренний вакуумный выключатель Lugao включает в себя вакуумный прерыватель, приводной механизм и блок управления. Передняя панель оснащена кнопками открытия и закрытия, а также индикаторами состояния для удобного управления и контроля со стороны операторов.

2. Базовый уровень защиты, подходит для чистых помещений.

Поскольку он устанавливается в сухом помещении, защищенном от дождя и ультрафиолета, класс защиты внутреннего выключателя обычно составляет IP20–IP40, что требует защиты только от случайного контакта с пальцами и инструментами, а также от небольшого количества пыли, без необходимости работы в суровых погодных условиях.

3. Изоляционная структура из эпоксидной смолы, подходящая для условий эксплуатации шкафа.

Дугогасящая камера внутреннего выключателя герметизирована втулками из эпоксидной смолы, обеспечивающими межфазную изоляцию и изоляцию между фазами и землей, подходящую для сухой и чистой среды внутри распределительного устройства. Он компактен по размеру и обеспечивает надежную изоляцию.

4. Защитная изоляция, достигаемая с помощью распределительного устройства

Сам внутренний VCB не имеет видимого выключателя-разъединителя; функция защитной изоляции достигается заземляющим выключателем и разъединителем распределительного устройства, подходящим для сценариев с комплексной защитой от блокировки шкафа.

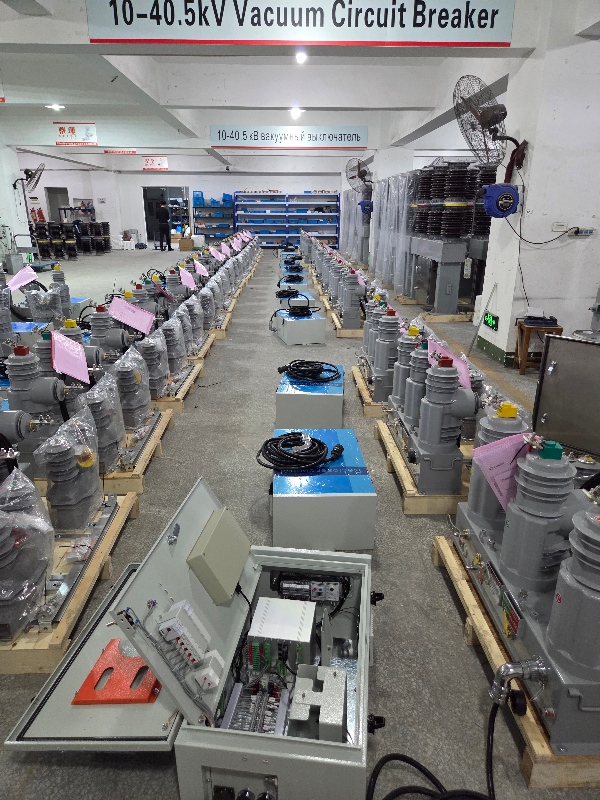

Вакуумные автоматические выключатели для наружного применения (серия ZW32)

Поскольку наружные автоматические выключатели должны находиться на открытом воздухе в течение длительного времени, работая в таких условиях, как солнце и дождь, экстремальные перепады температур и загрязнение пылью, в их конструкции особое внимание уделяется долговечности и защите. Наружные автоматические выключатели Lugao Electric характеризуются небольшими размерами, легким весом, антиконденсационными свойствами и работой, не требующей технического обслуживания:

Особенности конструкции

1. Полностью закрытая трехфазная конструкция пост-типа с высокой герметизацией.

Вакуумные автоматические выключатели для наружного применения имеют полностью герметичную конструкцию, обеспечивающую уровень защиты IP65 и выше. Они полностью водонепроницаемы, пыленепроницаемы и устойчивы к образованию конденсата, что обеспечивает стабильную работу под дождем, снегом и в пыльной среде в течение длительного времени. Они также устойчивы к высоким температурам, УФ-излучению и старению, на них не влияют изменения погоды на открытом воздухе.

2. Изолирующие втулки из силиконовой резины с большим расстоянием утечки

В вакуумных автоматических выключателях для наружного применения используются изоляционные втулки из силиконовой резины (или керамики) с большой длиной пути утечки. По сравнению с втулками из эпоксидной смолы, используемыми внутри помещений, это обеспечивает более длинный путь утечки, предотвращая разряд во влажной и загрязненной наружной среде и обеспечивая превосходную устойчивость к УФ-старению.

3. Удобное и гибкое управление обеспечивает безопасность. Вакуумные автоматические выключатели Lugao для наружного применения могут управляться вручную, электрически или дистанционно. Они обеспечивают четко видимые отключения, гарантируя надежную электрическую изоляцию во время технического обслуживания без необходимости использования дополнительных разъединителей, что делает их пригодными для использования вне помещений без закрытых распределительных устройств.

4. Гибкие варианты установки, адаптируемые к условиям эксплуатации на открытом воздухе. Наружные VCB поддерживают различные методы установки, включая установку на столбе и на полу, что устраняет необходимость в специальном помещении для распределения электроэнергии. Это делает их особенно подходящими для мест, требующих частой эксплуатации.

Сравнительная таблица основных различий между внутренними и наружными вакуумными выключателями

Как правильно выбрать вакуумный выключатель для вашего проекта?

При выборе VCB обратите внимание на три ключевых аспекта: среду установки, требования к защите и сценарии обслуживания:

1. Определите приоритет среды установки. Если оборудование установлено в закрытом помещении, например, в закрытом распределительном устройстве или распределительном помещении, достаточно внутреннего автоматического выключателя, что обеспечивает меньшие затраты и лучшую совместимость. Однако для наружных воздушных линий или сценариев установки на опоре необходимо выбрать внешний VCB; в противном случае оборудование будет быстро повреждено дождем, конденсатом и загрязнением.

2. Оцените серьезность окружающей среды. В сильно загрязненных и агрессивных средах, таких как прибрежные районы и химические промышленные парки, даже внутри помещений следует отдавать предпочтение внутренним автоматическим выключателям с высоким уровнем защиты. В сильно загрязненных наружных зонах следует выбирать наружные автоматические выключатели с большой длиной пути утечки и противообрастающие устройства.

3. Учитывайте необходимость технического обслуживания. Для удаленных сценариев использования вне помещений отдайте предпочтение наружным автоматическим выключателям со встроенными разъединителями и конструкциями, не требующими обслуживания, чтобы уменьшить трудности с обслуживанием на месте. Для сценариев внутри помещения выберите подходящую модель VCB для внутреннего применения в зависимости от конфигурации распределительного устройства.

Как завод с более чем 20-летним производственным опытом, Lugao Power может предоставить индивидуальные решения по выбору VCB в зависимости от уровня напряжения вашего проекта, параметров тока и условий установки, помогая вам подобрать наиболее подходящее оборудование.

Часто задаваемые вопросы: вакуумный выключатель для внутреннего и наружного применения

1. Могу ли я использовать внутренний VCB на открытом воздухе, чтобы сэкономить средства?

Это не рекомендуется. Вакуумные выключатели для внутреннего использования не имеют необходимых функций для использования на открытом воздухе, таких как изоляция, устойчивая к дождю, ультрафиолетовому излучению и загрязнению. Это создает угрозу безопасности и приводит к аннулированию гарантии.

2.Может ли одна и та же модель VCB работать как для внутренних, так и для наружных проектов?

Они не являются взаимозаменяемыми. Хотя в них используется одна и та же технология вакуумного разрушения, их механическая и изоляционная конструкция специально адаптирована для конкретных условий эксплуатации. Использование неправильного типа может привести к преждевременному повреждению и угрозе безопасности.

3.Требуют ли наружные VCB обслуживания?

Вакуумные выключатели Lugao для наружного применения имеют полностью закрытую конструкцию, что позволяет эксплуатировать их практически без технического обслуживания. Однако регулярный визуальный осмотр состояния изолятора все же рекомендуется проводить.

4.Одинакова ли логика выбора внутренних и наружных автоматических выключателей для 10 кВ и 35 кВ?

Логика точно такая же: сначала определитесь с условиями установки, принцип выбора остается неизменным независимо от уровня напряжения.

5.Есть ли большая разница в цене между двумя типами VCB?

При тех же характеристиках напряжения и тока наружные автоматические выключатели стоят дороже, чем внутренние. Это связано с тем, что в уличной модели используется изоляция с высокой устойчивостью к атмосферным воздействиям, полностью герметичная водонепроницаемая конструкция и более толстый корпус, что приводит к увеличению затрат на производство и материалы.
