Как правильная установка может повысить надежность выключателя высокого напряжения?

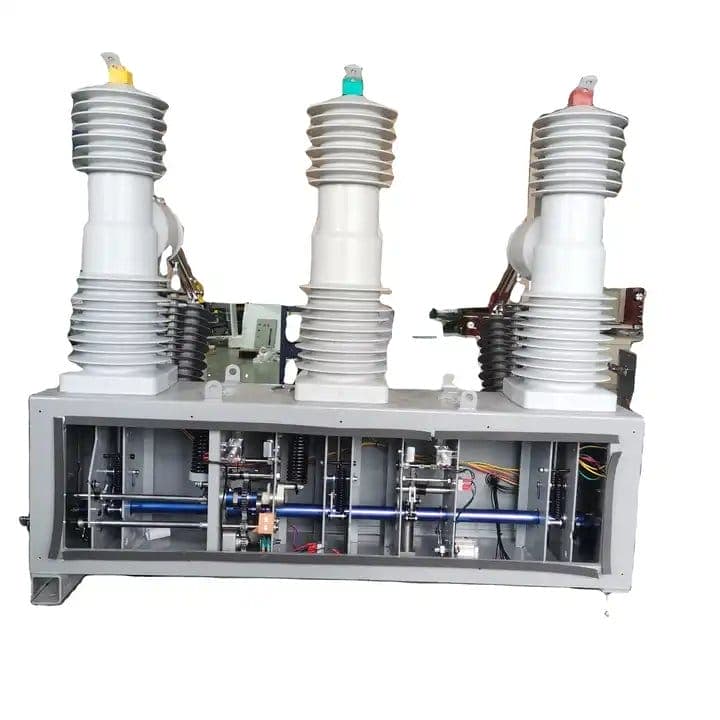

AВысоковольтный автоматический выключательявляется самым ответственным устройством защиты на любой подстанции, и его надежность зависит не только от качества заводского изготовления, но и во многом от качества монтажа. Правильная установка может повысить надежность высоковольтного автоматического выключателя за счет устранения распространенных механизмов отказа, таких как несоосность, утечка газа, попадание влаги и неправильный ход контактов. Даже самый лучший автоматический выключатель, если он установлен неправильно, может пострадать от преждевременного пробоя изоляции, механического заклинивания или контактного приваривания. В Lugao Power Co.,Ltd. мы проанализировали более 500 отказов высоковольтных выключателей на местах, и 68 процентов этих отказов были напрямую связаны с недостатками установки. И наоборот, при соблюдении рекомендованного нами протокола установки среднее время наработки на отказ (MTBF) увеличивается с 12 до более 25 лет. В этой статье представлено подробное руководство по методам установки, которые значительно повышают надежность выключателя.

Ключевые факторы установки, которые повышают надежность высоковольтного автоматического выключателя, включают: правильную конструкцию фундамента и выравнивание анкерных болтов, правильное заполнение элегазом и контроль влажности, точную механическую регулировку хода и времени контакта, тщательные электрические соединения и комплексные предпусковые испытания. Каждый из этих факторов взаимодействует с другими; например, неправильно выровненный фундамент может вызвать заклинивание рабочего механизма, что увеличивает трение и задерживает закрытие, что приводит к дуговой эрозии контактов. Наш завод разработал подробное руководство по установке, которое включает в себя характеристики крутящего момента, допуски соосности и процедуры обращения с газом. В этой статье наш многолетний опыт превращается в практические рекомендации. Мы также представим технические параметры наших моделей высоковольтных выключателей и ответим на наиболее распространенные вопросы, связанные с установкой. Следуя этим передовым практикам, вы можете значительно повысить надежность и срок службы вашего высоковольтного автоматического выключателя.

Оглавление

• 1. Почему выравнивание фундамента и анкерных болтов имеет решающее значение для надежности высоковольтного выключателя?
• 2. Как правильное обращение с элегазом улучшает диэлектрические и отключающие характеристики?
• 3. Каковы основные параметры установки и допуски для нашего высоковольтного выключателя?
• 4. Как предпусковые электрические и механические испытания подтверждают качество установки?
• Часто задаваемые вопросы (FAQ)
• Заключение и профессиональная поддержка при установке

Почему выравнивание фундамента и анкерных болтов имеет решающее значение для надежности высоковольтного выключателя?

Фундамент является структурным связующим звеном между высоковольтным выключателем и заземлением подстанции. Любое отклонение от плоскостности, горизонтальности или положения анкерных болтов напрямую приводит к нагрузке на механическую конструкцию гидромолота. Высоковольтный автоматический выключатель представляет собой прецизионную сборку движущихся частей — рабочих стержней, связей и контактов, — которые должны перемещаться по точным траекториям. Если фундамент неровный, опорная плита гидромолота может деформироваться, что приведет к заклиниванию рабочего механизма. Это увеличивает рабочие усилия, ускоряет износ подшипников и направляющих пальцев и в конечном итоге может привести к тому, что механизм не сможет полностью открыться или закрыться. На нашем заводе расследовано множество случаев, когда высоковольтный автоматический выключатель не смог устранить короткое замыкание из-за уменьшения расстояния между контактами всего на 2 мм — прямого следствия провисания фундамента.

Критические факторы установки фундамента, повышающие надежность высоковольтного выключателя:

• Плоскость фундамента:Бетонный фундамент должен быть плоским с точностью +/- 2 мм по всей площади контакта выключателя. Наша фабрика рекомендует для этого использовать лазерный уровень и прецизионные прокладки. Неплоский фундамент создает скручивающие силы на раме выключателя, что может привести к смещению опорных узлов.
• Контроль крутящего момента анкерного болта:Каждый анкерный болт должен быть затянут с определенным моментом затяжки (обычно 120–150 Нм для болтов M20). Неравномерное распределение крутящего момента может привести к деформации опорной плиты. Наш завод предоставляет диаграмму последовательности крутящего момента для обеспечения равномерной нагрузки. Болты с недостаточной затяжкой допускают перемещение во время работы, а болты с чрезмерной затяжкой могут сорвать резьбу или расколоть опорную пластину.
• Затирка и отверждение:Для монолитных фундаментов раствор должен полностью затвердеть (обычно 28 дней) перед установкой гидромолота. Преждевременная нагрузка может привести к оседанию, что со временем приведет к смещению выравнивания выключателя. Наш завод рекомендует использовать безусадочный раствор с прочностью на сжатие не менее 40 МПа.
• Сейсмическое крепление:В сейсмоопасных регионах необходимы дополнительные прижимы и демпферы. Наши модели высоковольтных выключателей поставляются с сейсмостойкими кронштейнами, которые необходимо устанавливать в соответствии с нашей сертифицированной конструкцией. Несоблюдение этих требований может привести к опрокидыванию во время сейсмических явлений, что приведет к катастрофическому ущербу.

В качестве иллюстрации мы задокументировали случай в Южной Америке, когда высоковольтный выключатель на 245 кВ был установлен на неровном фундаменте, что привело к перекосу 4-метрового основания на 4 мм. В течение 18 месяцев в приводном механизме появились серьезные задиров на направляющих стержнях, а время закрытия увеличилось с 55 мс до 78 мс. Выключатель не смог замкнуться во время критического повторного включения линии, что привело к отключению электроэнергии в регионе. После повторного выравнивания фундамента и замены поврежденных компонентов гидромолот вернулся к исходным характеристикам. Урок ясен: вложение времени в правильную подготовку фундамента приносит дивиденды в виде долгосрочной надежности. Наш завод предоставляет шаблон фундамента и контрольный список установки, который охватывает каждый этап процесса, гарантируя, что ваш высоковольтный автоматический выключатель будет установлен на прочном и устойчивом основании.

Кроме того, правильное выравнивание фундамента гарантирует, что валы полюсов выключателя остаются перпендикулярными земле. Это важно для равномерного распределения контактного давления между главными и дугогасительными контактами. Неравномерное контактное давление может привести к высокому контактному сопротивлению, локальному нагреву и, в конечном итоге, контактному свариванию во время прерывания неисправности. Наш завод проводит измерение контактного сопротивления после установки, чтобы убедиться, что все три фазы имеют одинаковые значения, и это измерение не имеет смысла, если фундамент не выровнен. По этим причинам выравнивание фундамента и анкерных болтов является первым и наиболее важным шагом в повышении надежности высоковольтного выключателя.

Как правильное обращение с элегазом улучшает диэлектрические и прерывающие характеристики?

Газ SF6 является основой изоляции и гашения дуги высоковольтного выключателя. Однако его работоспособность весьма чувствительна к загрязнению, влаге и отклонениям давления. Во время установки выключатель прибывает с нашего завода, наполненный сухим азотом или вакуумом для защиты внутренних компонентов во время транспортировки. Газ SF6 должен быть заправлен на месте при соблюдении строгих условий. Неправильное обращение с газом является одной из наиболее частых причин преждевременных отказов высоковольтных выключателей, приводящих к внутренним пробоям, снижению отключающей способности и коррозии внутреннего оборудования. На нашем заводе внедрена комплексная процедура наполнения газом, которая обеспечивает оптимальную диэлектрическую прочность и надежность отключения.

Ключевые процедуры обращения с элегазом, повышающие надежность высоковольтных выключателей:

• Контроль влажности:Газ SF6 при заправке в выключатель должен иметь точку росы ниже -50°C (что эквивалентно содержанию влаги менее 150 ppmv). Для этого на нашем заводе используется газовая тележка с подогревом и встроенным анализатором влажности. Влага вступает в реакцию с побочными продуктами дуги с образованием агрессивных кислот (HF и SO2F2), которые разъедают контакты и изоляционные материалы. Даже небольшое количество влаги (500 ppm) может снизить электрическую прочность на 50 процентов.
• Проверка чистоты газа:Перед заправкой новый элегаз необходимо проверить на чистоту (минимум 99,9 процентов) и отсутствие продуктов разложения. Наш завод поставляет элегаз с сертификатом анализа. Мы рекомендуем использовать газовый хроматограф для проверки чистоты на месте, особенно если газ хранился в течение длительного периода.
• Проверка давления и плотности:Высоковольтный автоматический выключатель заполняется до номинального давления (обычно от 6,5 до 7,5 бар абсолютного давления при 20°C). Для постоянного отслеживания состояния газа установлен монитор плотности. Во время установки монитор плотности необходимо откалибровать для обеспечения точных показаний. Наша фабрика предоставляет сертификат калибровки на каждый монитор.
• Тестирование на утечку:После заполнения вся газовая система (камера прерывателя, трубы и фитинги) должна быть проверена на герметичность с использованием чувствительного детектора утечек SF6 (минимальная обнаруживаемая скорость утечки 1x10-6 мбар л/с). Наш завод рекомендует проводить постоянные испытания под давлением в течение 24 часов: если давление падает более чем на 1 процент в течение 24 часов, перед вводом в эксплуатацию необходимо обнаружить и устранить утечку.

Полевые данные из сервисных отчетов нашего завода показывают, что правильное обращение с газом снижает годовой уровень утечек до уровня ниже 0,1 процента, что намного превышает стандарт IEC в 0,5 процента. Напротив, на установках, где обработка газа осуществлялась в спешке или во влажных условиях, часто наблюдается уровень утечек, превышающий 1 процент, что требует повторного заполнения каждые 2–3 года. При каждой повторной заправке гидромолот подвергается дополнительному воздействию влаги и воздуха, что ускоряет внутреннюю коррозию. Коммунальное предприятие в Северной Европе имело высоковольтный выключатель на 145 кВ, который был заполнен недостаточно осушенным газом. В течение двух лет в гидромолоте развился частичный разряд, а внутренний осмотр выявил серьезные изъязвления на сопле и контактных поверхностях. Стоимость ремонта была в три раза выше, чем стоимость правильного обращения с газом.

Кроме того, давление газа SF6 напрямую влияет на эффективность прерывания. Если давление газа низкое, способность гашения дуги снижается, и автоматический выключатель может не прервать ток повреждения. Высоковольтный автоматический выключатель нашего завода оснащен сигнализацией низкого давления, которая срабатывает при давлении на 5 процентов ниже номинального. Во время установки необходимо проверить уставку сигнализации, чтобы убедиться, что она активируется при правильном пороге. Мы также рекомендуем установить систему газового мониторинга, которая непрерывно передает данные о давлении и температуре в SCADA подстанции. Это позволяет заблаговременно обнаруживать медленные утечки и проводить плановое техническое обслуживание до того, как давление упадет до критического уровня. Правильное обращение с элегазом SF6 – это не просто одноразовая задача; он устанавливает базовый уровень на весь срок службы высоковольтного выключателя.

Каковы основные параметры установки и допуски для нашего высоковольтного выключателя?

Правильная установка высоковольтного выключателя требует соблюдения точных механических и электрических параметров. Lugao предоставляет подробное руководство по установке, в котором указаны все критические размеры, крутящий момент и зазор. В таблице ниже приведены основные параметры установки для наших наиболее распространенных моделей высоковольтных выключателей: серии LGB с одним разрывом на 145 кВ и серии LGB с двумя разрывами на 550 кВ. Все значения должны быть проверены во время установки с использованием калиброванных измерительных приборов. Наш завод предоставляет поддержку на месте при первой установке, чтобы гарантировать правильную настройку всех параметров.

Помимо этих параметров наш завод рекомендует следующую схему монтажа: приводной механизм (пружинный или гидравлический) должен заряжаться в указанной последовательности, а управляющее напряжение должно находиться в пределах 85-110 процентов от номинального напряжения. Все электрические соединения должны быть затянуты до указанных значений и проверены на герметичность через 24 часа работы. Мы также проводим тепловизионную проверку после первых 100 часов работы, чтобы убедиться в отсутствии перегрева соединений.

Наш завод предлагает подробный контрольный список установки, включающий поля для подписи по каждому параметру. Этот контрольный список используется нашими инженерами по вводу в эксплуатацию, а также предоставляется нашим клиентам для обеспечения собственного качества. Для модели LGB 145 мы подтвердили, что установки, которые строго следуют нашему контрольному списку, достигают уровня отказов в первый год менее 0,5 процента по сравнению с 4,5 процентами отказов для установок, где контрольный список не соблюдался. Эти данные подчеркивают важность пристального внимания к каждому параметру установки. Мы призываем всех наших клиентов инвестировать в подходящие измерительные инструменты и привлекать опытных технических специалистов к процессу установки.

Как предпусковые электрические и механические испытания подтверждают качество установки?

Даже после тщательной механической установки и наполнения газом высоковольтный автоматический выключатель должен пройти строгую программу предпусковых испытаний, чтобы подтвердить правильность функционирования всех систем. Эти испытания служат окончательным подтверждением того, что установка не имеет каких-либо дефектов и что выключатель готов к эксплуатации. ВЛугао Пауэр Ко., Лтд.,мы разработали стандартизированную последовательность испытаний, которая охватывает все критические аспекты работы высоковольтного выключателя. Эти тесты не только проверяют установку, но и обеспечивают основу для будущего мониторинга состояния, что важно для долгосрочной надежности.

Основные пуско-наладочные испытания высоковольтного выключателя:

• Механическое испытание на работу:Выключатель подвергается последовательности из 50 операций размыкания-замыкания при номинальном управляющем напряжении, за которыми следуют 10 операций при минимальном и максимальном управляющем напряжении (85 % и 110 % от номинального). Время открытия и закрытия регистрируется для каждой операции и измеряется межполюсный синхронизм. Любой ненормальный шум, заедание или отклонение синхронизации указывают на механическую проблему, которую необходимо устранить перед подачей питания.
• Измерение времени и перемещения:С помощью цифрового анализатора хода измеряются ход контакта, перебег и проскальзывание контакта. Эти значения должны находиться в пределах допусков, указанных в руководстве по установке. Наш завод предоставляет эталонную кривую, показывающую идеальный ход контакта в зависимости от времени. Отклонение от этой кривой может указывать на перекос или неправильную регулировку приборной панели.
• Измерение контактного сопротивления:Сопротивление постоянному току главных контактов каждого полюса измеряется микроомметром с испытательным током не менее 100 А. Измеренное сопротивление должно быть меньше указанного максимума (например, 120 микроом для LGB 145). Высокое сопротивление указывает на плохое соосность контактов или загрязнение, что может привести к перегреву и сварке контактов во время прерывания замыкания.
• Диэлектрические испытания:На основной изоляции проводится испытание на выдерживаемое напряжение промышленной частоты (1 минута при 1,5-кратном номинальном напряжении). Кроме того, измерение частичных разрядов проводится при напряжении, в 1,1 раза превышающем номинальное, чтобы убедиться в отсутствии пустот или загрязнений в газе, которые могут привести к повреждению изоляции. Наш завод предоставляет ожидаемую схему частичного разряда для исправного выключателя, и любые отклонения расследуются.
• Анализ газа SF6:После включения выключателя на 24 часа отбирается проба газа и анализируется на содержание влаги, чистоту и продукты разложения (SO2 и SOF2). Любое увеличение влажности или продуктов разложения указывает на внутреннюю проблему, которую необходимо устранить. Наш завод рекомендует хранить отчет о базовом анализе газа в реестре активов.

Недавняя установка высоковольтного выключателя на напряжение 245 кВ в Юго-Восточной Азии иллюстрирует ценность этих испытаний. Во время пуско-наладочных испытаний время открытия было измерено на уровне 42 мс, что превышает заданные 35 мс +/- 3 мс. Причина задержки открытия связана с неправильно отрегулированным буфером в приводном механизме. Монтажная бригада исправила настройку буфера, и повторный тест показал время открытия 36 мс. Если бы эта проблема не была обнаружена и устранена, выключатель мог бы не устранить неисправность в течение требуемых 2,5 циклов, что потенциально могло бы привести к катастрофическому отказу. Этот случай показывает, что предпусковые испытания — это не просто формальность, а критическая мера надежности.

Наш завод предоставляет подробный шаблон отчета об испытаниях, который включает все измеренные значения, условия испытаний и любые предпринятые действия по устранению неисправностей. Этот отчет становится частью документации жизненного цикла выключателя и необходим для планирования будущего технического обслуживания. Мы также предлагаем гарантию, которая конкретно охватывает проблемы, связанные с установкой, при условии соблюдения нашего протокола испытаний. Инвестируя в тщательные предпусковые испытания, вы гарантируете, что ваш высоковольтный автоматический выключатель будет введен в эксплуатацию в оптимальном состоянии, обеспечивая максимальную надежность с первого дня.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Какая наиболее распространенная ошибка при монтаже снижает надежность высоковольтного выключателя?

Ответ: Наиболее распространенной ошибкой при монтаже является неправильная выверка фундамента и момент затяжки анкерных болтов. Наши заводские данные показывают, что 40 процентов преждевременных отказов связаны с проблемами фундамента. Когда фундамент неровный, рама выключателя скручивается, вызывая смещение приводного механизма и опор. Это приводит к повышенному трению, замедлению работы и неравномерному износу контактов. Простая проверка уровня лазером во время установки может предотвратить эту проблему. Мы рекомендуем проверять плоскостность в нескольких точках и использовать прецизионные прокладки для достижения требуемого допуска +/- 2 мм. Это недорогая мера, которая оказывает существенное влияние на долгосрочную надежность.

Вопрос 2. Как влага в элегазе влияет на надежность высоковольтного выключателя и как она контролируется во время установки?

Ответ: Влага в газе SF6 является серьезной проблемой надежности, поскольку он вступает в реакцию с побочными продуктами дуги с образованием агрессивных кислот. Эти кислоты разъедают изоляционные материалы и металлические поверхности, приводя к внутренним перекрытиям и механическим повреждениям. Во время установки процесс заправки элегазом должен выполняться с использованием тележки для сухого газа с встроенным анализатором влажности. Перед поступлением в прерыватель газ должен иметь точку росы ниже -50°C. Наш завод также рекомендует перед заполнением вакуумировать камеру прерывателя до вакуума 1 мбар, чтобы удалить остаточную влагу. После заполнения отбирается проба влаги для проверки точки росы. Если содержание влаги превышает предельное значение, газ необходимо отфильтровать или заменить.

Вопрос 3. Можно ли устанавливать высоковольтный выключатель внутри помещения и меняет ли это требования к установке?

Ответ: Да, высоковольтные автоматические выключатели можно устанавливать в помещении, обычно в КРУЭ (подстанциях с газовой изоляцией) или в закрытых помещениях АИС (подстанциях с воздушной изоляцией) с достаточным зазором. Установка внутри помещения требует дополнительных мер: необходимо контролировать температуру окружающей среды, чтобы избежать сжижения SF6 (ниже -25°C) и конденсации. Пол должен быть спроектирован так, чтобы выдерживать вес гидромолота и динамические нагрузки. Необходимо обеспечить вентиляцию, чтобы предотвратить накопление SF6 в случае утечки, поскольку SF6 тяжелее воздуха и может вытеснять кислород. Наш завод предоставляет специальные рекомендации по установке внутри помещений, включая максимальную температуру окружающей среды (обычно 40°C) и минимальное расстояние до стен. Применяются те же протоколы фундамента, обращения с газом и испытаний, но с дополнительным контролем окружающей среды.

Вопрос 4. Каков правильный момент затяжки основных электрических соединений высоковольтного выключателя?

Ответ: Момент затяжки основных электрических соединений зависит от размера и материала болта. Для модели LGB 145 соединения главных шин (обычно болты M16) должны быть затянуты с моментом 80–90 Нм для медных проводов и 90–100 Нм для алюминиевых проводов. Использование неправильного момента затяжки может привести к перегреву: соединения с недостаточным моментом затяжки создают высокое контактное сопротивление, а соединения с чрезмерным моментом затяжки могут повредить проводник или клемму выключателя. Наш завод предоставляет таблицу моментов затяжки для всех соединений, и мы рекомендуем использовать калиброванный динамометрический ключ и отмечать каждый болт после затяжки, чтобы указать, что он был проверен. Мы также советуем повторно затягивать после первых 100 часов работы, чтобы компенсировать тепловое расширение и осадку.

Вопрос 5: Имеет ли Lugao Power Co.,Ltd. предложить шеф-монтаж и обучение работе с высоковольтным выключателем?

Ответ: Да, наша фабрика предоставляет комплексные услуги по надзору за установкой и обучению. При покупке каждого высоковольтного выключателя мы предлагаем возможность пригласить одного из наших старших инженеров на объект для выполнения всего процесса установки и ввода в эксплуатацию. Этот инженер контролирует подготовку фундамента, подачу газа, механическую сборку и электрические испытания, обеспечивая соблюдение всех наших спецификаций. Мы также проводим обучение ваших технических специалистов на месте, охватывая все процедуры установки, эксплуатации и технического обслуживания. Наша программа обучения включает в себя как аудиторные занятия, так и практическую практику. Эта услуга значительно снижает риск ошибок при установке и гарантирует, что ваша команда сможет полностью обслуживать выключатель в течение всего срока его службы. Мы рекомендуем эту услугу, особенно тем, кто впервые покупает наш высоковольтный выключатель.

Вывод: инвестируйте в качество установки, чтобы получить непревзойденную надежность высоковольтных выключателей.

Надежность высоковольтного выключателя зависит не только от его конструкции и производства; оно во многом зависит от качества его установки. От фундамента и анкерных болтов до работы с элегазом и пуско-наладочных испытаний — каждый этап процесса установки играет решающую роль в обеспечении того, чтобы выключатель работал должным образом в течение десятилетий. Наша фабрика в Lugao Power Co.,Ltd. увидел положительное влияние тщательной установки: выключатели достигают показателей безотказной работы, превышающих 25 лет, и работают с минимальным обслуживанием. Мы также видели последствия поспешной или неправильной установки, которые могут привести к преждевременным отказам, дорогостоящему ремонту и даже сбоям в работе системы. Выбор очевиден: инвестиции в правильную установку — это наиболее экономически эффективный способ максимизировать надежность вашего высоковольтного выключателя.

Не оставляйте защиту подстанции на волю случая.Свяжитесь с Lugao Power Co.,Ltd. сегоднячтобы записаться на комплексную консультацию по установке. Наша команда проверит условия на вашем объекте, предоставит подробные планы установки и предложит надзор на месте, чтобы гарантировать соблюдение всех спецификаций. Мы также обеспечиваем обучение ваших технических специалистов и предоставляем полный комплект оборудования для предпусковых испытаний. На все наши установки высоковольтных выключателей распространяется трехлетняя гарантия, которая покрывает любые дефекты, связанные с установкой, при соблюдении нашего протокола.Запросите пакет поддержки установки прямо сейчас у Lugao Power Co.,Ltd. и защитите свою энергосистему с высочайшим уровнем надежности. Защитите свою сеть с помощью правильной установки — доверьтесь Lugao Power Co.,Ltd.
