Как высоковольтные выключатели справляются с короткими замыканиями и перегрузками?

В высоковольтных энергосистемах неизбежными явлениями являются короткие замыкания и перегрузки, которые могут привести к катастрофическому повреждению оборудования, нарушению электроснабжения и подвергнуть опасности персонал. Высоковольтный автоматический выключатель является основным защитным устройством, которое должно обнаруживать, прерывать и изолировать такие неисправности в течение миллисекунд. Но как именно высоковольтный выключатель справляется с такими экстремальными электрическими ситуациями? Этот процесс включает в себя сложную последовательность обнаружения, координации реле, механических операций и гашения дуги. При возникновении короткого замыкания или перегрузки ток может увеличиться до значений, в 10–50 раз превышающих нормальный рабочий ток, создавая огромные термические и механические нагрузки.Высоковольтный выключательдолжен не только размыкать контакты для разрыва цепи, но и быстро и безопасно гасить возникающую электрическую дугу, не допуская повторного возгорания. Наш завод Lugao Power Co.,Ltd. уже более 20 лет производит высоковольтные выключатели, и мы усовершенствовали механизмы прерывания, чтобы выдерживать токи повреждения до 80 кА при напряжении до 550 кВ.

Обработка коротких замыканий и перегрузок различается как по стратегии обнаружения, так и по стратегии прерывания. Перегрузка — это умеренная, но продолжительная перегрузка по току, обычно в 1,2–2 раза превышающая номинальный ток, которая может вызвать термическое повреждение, если ее продолжать сохранять. Короткие замыкания являются более серьезными: токи могут превышать номинальное значение в 10 раз, создавая огромные магнитные силы и энергию дуги. Высоковольтный автоматический выключатель использует защитные реле, чтобы различать эти события и инициировать соответствующую реакцию. В случае перегрузок выключатель может использовать отключение с задержкой по времени, чтобы позволить устранить временные перегрузки. При коротких замыканиях автоматический выключатель должен срабатывать мгновенно, часто в течение 2–3 циклов (30–50 миллисекунд). В этой статье подробно рассматриваются механизмы — от обнаружения неисправностей до гашения дуги, — которые позволяют высоковольтному выключателю надежно справляться с такими экстремальными условиями. Мы также делимся техническими характеристиками продуктовой линейки нашего завода и практическими рекомендациями по техническому обслуживанию.

Оглавление

• 1. Что происходит внутри высоковольтного выключателя во время короткого замыкания?
• 2. Как высоковольтный автоматический выключатель обнаруживает и различает перегрузки и короткие замыкания?
• 3. Каковы основные технические характеристики аварийного прерывания?
• 4. Как обслуживание и тестирование могут обеспечить надежную обработку неисправностей?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по системе защиты

Что происходит внутри высоковольтного выключателя во время короткого замыкания?

При возникновении короткого замыкания ток в энергосистеме мгновенно возрастает, и высоковольтный выключатель должен реагировать с чрезвычайной скоростью. Последовательность событий внутри выключателя представляет собой тщательно срежиссированный механический и электрический процесс. При получении сигнала отключения от реле защиты приводной механизм (пружинный, гидравлический или пневматический) высвобождает накопленную энергию, в результате чего подвижный контакт отделяется от неподвижного контакта. В момент разъединения в контактном зазоре образуется электрическая дуга, поддерживаемая высоким током замыкания. Эта дуга генерирует температуру от 15 000 до 20 000 Кельвинов, которая, если ее не контролировать, приведет к испарению контактов и разрушению выключателя. Таким образом, высоковольтный автоматический выключатель использует дугогасительную среду — газ SF6, вакуум или масло — для охлаждения и деионизации дуги, гашения ее при следующем пересечении тока через ноль. Весь процесс от возникновения неисправности до прерывания тока должен происходить в течение 3–5 циклов включения (50–80 миллисекунд).

Подробный пошаговый процесс внутри высоковольтного выключателя при коротком замыкании:

• Шаг 1: Обнаружение неисправности и инициирование реле:Трансформаторы тока (ТТ) распознают резкое увеличение тока и отправляют сигнал на реле защиты. Реле сравнивает ток с уставкой срабатывания и определяет, является ли неисправность коротким замыканием или перегрузкой. При коротком замыкании реле отправляет на выключатель мгновенную команду отключения.
• Шаг 2: Активация рабочего механизма:На катушку отключения подается напряжение, и защелка, удерживающая приводной механизм, освобождается. В пружинном выключателе пружина освобождается и приводит в движение подвижный контакт через систему рычагов. В гидромолоте масло под высоким давлением подается на поршень, который перемещает контакт. Это механическое действие обычно занимает от 5 до 15 миллисекунд.
• Шаг 3. Разъединение контактов и искрение:Когда подвижный контакт отрывается, дуга перекрывает зазор. Дуга первоначально возбуждается сильным током и генерируемыми магнитными силами. Дугогасительные контакты, изготовленные из таких материалов, как медь-вольфрам или серебро-вольфрам, устойчивы к плавлению, но все же подвергаются значительной эрозии.

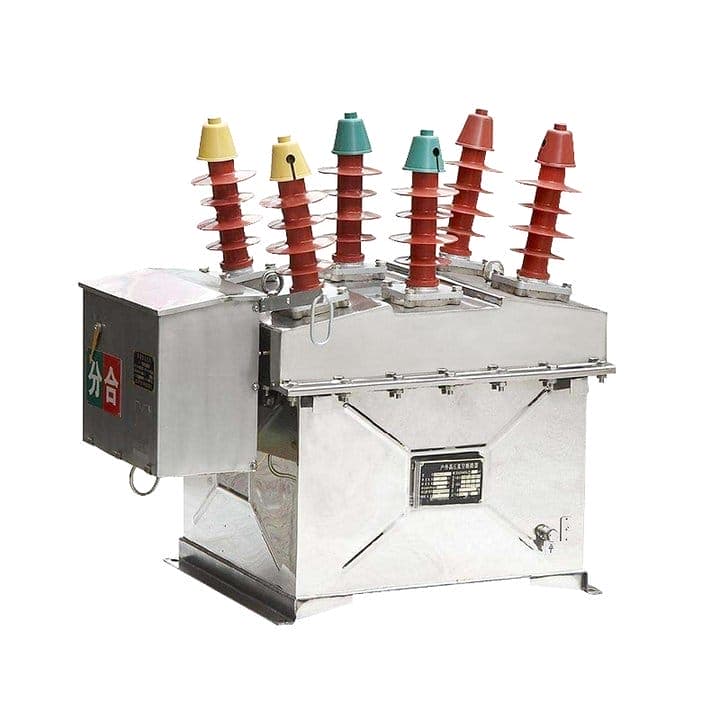

• Шаг 4: Гашение дуги:В элегазовом высоковольтном выключателе нагнетательный механизм сжимает элегаз и направляет его через сопло поперек дуги. Высокоскоростной поток газа отводит тепло и ионизированные частицы, а электроотрицательные молекулы SF6 захватывают свободные электроны, предотвращая повторную ионизацию. В вакуумном выключателе дуга гасится за счет быстрой диффузии металлических паров в вакуумную среду.
• Шаг 5: Прерывание нулевого тока:Дуга гаснет при следующем нулевом токе (когда форма волны переменного тока пересекает ноль). После прерывания электрическая прочность разомкнутых контактов должна быстро восстановиться, чтобы выдержать переходное восстанавливающееся напряжение (TRV), которое появляется на зазоре. Выключатель должен оставаться разомкнутым, предотвращая повторный удар.

Чтобы проиллюстрировать серьезность события короткого замыкания, рассмотрим систему напряжением 145 кВ с током повреждения 40 кА. Энергия, выделяющаяся в дуге, может превышать 100 МДж, чего достаточно, чтобы расплавить 50 кг меди. Наш высоковольтный автоматический выключатель в Лугао предназначен для работы в таких ситуациях с минимальной эрозией контактов. Используемый нами механизм нагнетания элегазового газа был оптимизирован с помощью вычислительной гидродинамики (CFD), чтобы гарантировать, что скорость газового потока превышает 2 Маха в горловине сопла, обеспечивая быстрое затухание дуги. В ходе типовых испытаний наш высоковольтный автоматический выключатель успешно отключил повреждения током 40 кА при напряжении 145 кВ в течение 20 последовательных операций без какого-либо ухудшения производительности. Эта надежная конструкция дает коммунальным предприятиям уверенность в том, что их система будет защищена даже в условиях самого серьезного короткого замыкания.

Как высоковольтный автоматический выключатель обнаруживает и различает перегрузки и короткие замыкания?

Способность различать перегрузки и короткие замыкания имеет решающее значение для надежной работы энергосистемы. Перегрузка — это состояние, при котором ток превышает номинальное значение, но не представляет непосредственной угрозы для оборудования и может быть временным (например, запуск мощного двигателя). Короткое замыкание является серьезной неисправностью, требующей немедленного устранения. Чтобы обеспечить это различие, высоковольтный автоматический выключатель использует реле защиты — электромеханические, полупроводниковые или микропроцессорные. Эти реле получают входные токовые сигналы от трансформаторов тока (ТТ) и входные сигналы напряжения от трансформаторов напряжения (ТТ) и используют специальные алгоритмы и время-токовые характеристики, чтобы различать эти два состояния. Затем реле отправляет сигнал отключения на высоковольтный выключатель в соответствующий момент времени.

Как система обнаружения высоковольтных выключателей распознает неисправности:

• Максимальная токовая защита с обратнозависимой выдержкой времени (от перегрузок):Реле использует характеристику обратнозависимой времени, где время срабатывания уменьшается по мере увеличения тока. При умеренной перегрузке (например, 120 процентов номинального тока) время отключения может составлять несколько секунд, позволяя пройти временным перегрузкам. Если перегрузка сохраняется, реле отключает высоковольтный автоматический выключатель, чтобы предотвратить тепловое повреждение.
• Мгновенная сверхточная защита (при коротких замыканиях):При токах, превышающих верхний порог срабатывания (обычно в 8–12 раз превышающий номинальный ток), реле срабатывает мгновенно, отправляя сигнал отключения без преднамеренной задержки. Это гарантирует, что высоковольтный выключатель разомкнется в течение 20–30 миллисекунд, ограничивая повреждение оборудования.
• Направленная максимальная токовая защита:В сетевых системах неисправности могут возникать в любом направлении. Направленные реле используют входы как по току, так и по напряжению для определения направления повреждения, обеспечивая размыкание только ближайшего к месту повреждения высоковольтного выключателя, в то время как другие остаются замкнутыми для поддержания потока мощности.
• Защита от замыканий на землю:Для обнаружения замыканий на землю, которые часто встречаются в системах высокого напряжения, используется обнаружение остаточного тока. Реле контролирует ток нулевой последовательности, который представляет собой сумму трехфазных токов. Если ток нулевой последовательности превышает установленный порог, реле отключает высоковольтный автоматический выключатель.

В современных системах высоковольтных выключателей используются цифровые реле с возможностями связи, позволяющие удаленный мониторинг и координацию с другими выключателями на подстанции. Эти реле также могут хранить записи событий и формы сигналов неисправностей, которые имеют неоценимое значение для анализа послеаварийных ситуаций. Наша фабрика в Lugao Power Co.,Ltd. предоставляет комплексные услуги по координации реле защиты, гарантируя, что настройки нашего высоковольтного выключателя оптимально соответствуют требованиям вашей системы. Мы используем стандартное программное обеспечение для координации, чтобы моделировать различные сценарии неисправностей и проверять, что настройки реле обеспечивают выборочную координацию, то есть срабатывает только ближайший к месту повреждения выключатель.

Практический пример: в линии электропередачи напряжением 230 кВ реле защиты для высоковольтного выключателя может быть настроено на срабатывание при перегрузке, в 1,2 раза превышающей номинальный ток, с установкой шкалы времени в 2 секунды и при мгновенном отключении, равном 12-кратному номинальному току. Если запускается большой двигатель, что приводит к скачку тока в 1,4 раза, реле не сработает, поскольку продолжительность перегрузки невелика. Однако в случае межфазного замыкания ток может превысить номинальное значение в 18 раз, и реле мгновенно отключит высоковольтный автоматический выключатель, устранив неисправность в течение 3 циклов. Такая выборочная координация необходима для поддержания стабильности системы и предотвращения каскадных сбоев.Лугао Пауэр Ко., Лтд.содержит подробное руководство по настройке реле для каждого высоковольтного выключателя, помогая коммунальным предприятиям достичь оптимальной координации.

Каковы основные технические характеристики аварийного прерывания?

Способность высоковольтного выключателя выдерживать короткие замыкания и перегрузки определяется набором критических технических характеристик. Эти параметры определяют номинальный ток короткого замыкания выключателя, время отключения и способность переходного восстанавливающегося напряжения (TRV). Лугао Пауэр Ко., Лтд. производит широкий ассортимент высоковольтных выключателей для различных уровней напряжения и условий неисправности. В таблице ниже приведены основные характеристики устранения неисправностей для наших наиболее популярных моделей, которые используются на передающих и распределительных подстанциях по всему миру. Все значения прошли типовые испытания в соответствии со стандартами IEC 62271-100 и ANSI C37.09.

В дополнение к стандартным номиналам наш завод предлагает высоковольтные выключатели с улучшенными возможностями отключения при неисправности. Например, мы предлагаем «высокоскоростную» версию с оптимизированным рабочим механизмом, который сокращает время размыкания на 5 миллисекунд, что критически важно для генераторных выключателей. Мы также предлагаем вариант переключения «батареи конденсаторов» с более высоким номиналом TRV для переключения емкостных токов. Все наши высоковольтные выключатели оснащены самовзрывным механизмом, который снижает рабочую энергию, необходимую для отключения короткого замыкания, на 30 процентов, позволяя использовать пружины меньшего размера и более надежную работу.

Чтобы гарантировать, что наш высоковольтный автоматический выключатель соответствует указанным классам неисправности, каждое устройство проходит комплексную программу заводских испытаний. Сюда входят диэлектрические испытания (сетевая частота и грозовой импульс), испытания на короткое замыкание в независимых лабораториях и испытания на механическую долговечность (более 10 000 операций). Наша фабрика в Lugao Power Co.,Ltd. предоставляет полный отчет об испытаниях каждой партии, включая осциллограммы испытаний на неисправность, обеспечивая полную отслеживаемость. Для потребителей коммунальных услуг эти отчеты об испытаниях необходимы для планирования сети и исследований координации, а также обеспечивают уверенность в том, что высоковольтный автоматический выключатель будет работать должным образом в случае возникновения неисправности.

Как обслуживание и тестирование могут обеспечить надежную обработку неисправностей?

Даже самый лучший высоковольтный выключатель не сможет справиться с коротким замыканием или перегрузкой, если его не обслуживать должным образом. Обработка неисправностей зависит от точной синхронизации механических компонентов, целостности дугогасительной среды и правильной работы реле и цепей управления. Наша фабрика в Lugao Power Co.,Ltd. разработала комплексную программу технического обслуживания нашего высоковольтного выключателя, которая включает периодические проверки, функциональные испытания и диагностический анализ. Регулярное техническое обслуживание не только гарантирует, что выключатель будет работать при необходимости, но также продлевает срок его службы и снижает риск катастрофического отказа.

Основные методы технического обслуживания для надежного устранения неисправностей высоковольтного выключателя:

• Измерение контактного износа и эрозии:После прерывания короткого замыкания дугогасительные контакты могут разрушиться. Конструкция нашего высоковольтного выключателя включает индикатор износа, который позволяет операторам оценить оставшийся срок службы контактов. Мы рекомендуем ежегодно измерять сопротивление контактов (с помощью микроомметра) и заменять контакты, когда сопротивление увеличивается более чем на 20 процентов по сравнению с базовым уровнем.
• Мониторинг плотности и влажности газа SF6:Для правильного гашения дуги давление газа SF6 должно поддерживаться в указанном диапазоне. Монитор плотности постоянно отслеживает давление газа и предупреждает операторов в случае утечки. Кроме того, содержание влаги следует проверять раз в полгода; если оно превышает 200 ppm, газ следует отфильтровать или заменить. Наш завод предоставляет услуги по обработке и анализу газа для всех наших высоковольтных выключателей.
• Проверка синхронизации рабочего механизма:Время открытия и закрытия выключателя необходимо проверять ежегодно с помощью цифрового временного анализатора. Отклонения более чем на 10 процентов от заводских значений могут указывать на механический износ или несоосность. Наш высоковольтный автоматический выключатель оснащен модульным рабочим механизмом, который можно обслуживать, не выводя выключатель из эксплуатации.
• Испытания сопротивления изоляции и коэффициента мощности:Изолирующие части — опорные изоляторы, втулки и внутренние опорные конструкции — должны быть проверены на диэлектрическую целостность. Мы рекомендуем проводить проверку коэффициента мощности (тангенс дельта) каждые три года, чтобы выявить любое ухудшение изоляционных свойств.

Чтобы проиллюстрировать важность технического обслуживания, рассмотрим случай из европейской коммунальной компании, где высоковольтный выключатель на 245 кВ не сработал во время короткого замыкания, что привело к серьезному повреждению трансформатора. Расследование показало, что в рабочем механизме выключателя скопилась влага из-за неисправности уплотнения, и катушка отключения застряла. Впоследствии коммунальное предприятие приняло рекомендованные нами ежегодные временные испытания и проверку влажности, и за последние восемь лет у них не было подобных сбоев. Наш завод предоставляет подробный журнал технического обслуживания каждого высоковольтного выключателя, а также предлагает обучение персонала коммунальных предприятий правильным процедурам тестирования и диагностики.

Для клиентов, которым требуется комплексная поддержка, Lugao Power Co.,Ltd. предлагает контракт на обслуживание, который включает ежегодный визит технического специалиста, прошедшего обучение на заводе, диагностические тесты на месте и экстренную замену запасных частей. Мы также предоставляем возможность удаленного мониторинга, которая постоянно отслеживает ключевые параметры высоковольтного выключателя, отправляя оповещения в центр управления энергокомпании, если какой-либо параметр выходит за пределы нормального диапазона. Инвестируя в регулярное техническое обслуживание и используя наш опыт диагностики, коммунальные предприятия могут гарантировать, что их высоковольтные автоматические выключатели будут надежно справляться с короткими замыканиями и перегрузками, защищая энергосистему и сводя к минимуму время простоя.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Каков максимальный ток короткого замыкания, который может отключить высоковольтный автоматический выключатель?

Ответ: Максимальный ток короткого замыкания зависит от номинальной отключающей способности выключателя, которая указывается в кА. Для наших высоковольтных автоматических выключателей серии LGB максимальный ток отключения варьируется от 31,5 кА для моделей на 72,5 кВ до 63 кА для моделей на 550 кВ. Этот рейтинг основан на симметричном токе при номинальном напряжении. Выключатель также может прерывать асимметричные токи повреждения с помощью постоянной составляющей при условии, что общий ток не превышает расчетную мощность выключателя. Для более высоких уровней неисправности можно использовать несколько автоматических выключателей последовательно или выбрать выключатель с более высоким номиналом. Наш завод предоставляет услуги по анализу уровня неисправностей, чтобы помочь выбрать правильный выключатель для вашей системы.

Вопрос 2. Как высоковольтный выключатель гасит дугу после ее размыкания?

Ответ: В высоковольтном выключателе используется нагнетательный механизм, который сжимает элегаз и направляет его через сопло поперек дуги. Высокоскоростной поток газа охлаждает дугу и удаляет ионизированные частицы, а электроотрицательные молекулы SF6 захватывают свободные электроны, предотвращая повторную ионизацию. Дуга гаснет при переходе тока через ноль, и электрическая прочность контактного промежутка быстро восстанавливается. Этот процесс повторяется для каждой фазы независимо. Наш высоковольтный автоматический выключатель был протестирован и обеспечивает надежное гашение дуги при любых условиях неисправности.

Вопрос 3. Может ли высоковольтный выключатель выдерживать множественные короткие замыкания без необходимости технического обслуживания?

Ответ: Да, высоковольтный автоматический выключатель предназначен для обработки нескольких аварийных отключений, прежде чем потребуется техническое обслуживание. Количество прерываний, которые он может выдержать, зависит от величины тока повреждения и конструкции выключателя. Например, наш высоковольтный автоматический выключатель может выдержать 20 полноценных отключений при коротком замыкании без замены контактов. Однако при меньших токах повреждения количество прерываний может быть значительно выше. Мы рекомендуем контролировать износ контактов с помощью индикатора износа и планировать техническое обслуживание на основе совокупного прерываемого тока повреждения. Наш завод предоставляет калькулятор технического обслуживания, который поможет в этом планировании.

Вопрос 4: В чем разница между коротким замыканием и перегрузкой с точки зрения работы высоковольтного выключателя?

Ответ: Короткое замыкание — это сильноточное повреждение, которое требует мгновенного прерывания, обычно в течение 3–5 циклов, чтобы предотвратить повреждение оборудования. Перегрузка — это умеренная перегрузка по току, которая не представляет немедленной опасности, и реле выключателя может поддерживать ее в течение от нескольких секунд до минут, чтобы устранить временные перегрузки. Высоковольтный автоматический выключатель срабатывает быстрее при коротких замыканиях, чем при перегрузках. При перегрузках выключатель может быть оснащен тепловой характеристикой или характеристикой обратнозависимого времени срабатывания. Настройки наших реле защиты оптимизированы так, чтобы различать эти два состояния, обеспечивая правильную реакцию.

Вопрос 5: Как часто следует проверять высоковольтный автоматический выключатель на работоспособность?

Ответ: Мы рекомендуем проводить комплексную проверку работоспособности высоковольтного автоматического выключателя по устранению неисправностей не реже одного раза в год, включая проверку времени, измерение сопротивления контактов и анализ газа SF6. Для выключателей, которые часто работают или расположены в суровых условиях, рекомендуется проводить более частые испытания (каждые 6 месяцев). Кроме того, после любого серьезного аварийного отключения (более 50 процентов номинальной отключающей способности) выключатель следует осмотреть и испытать. Наш завод предоставляет подробную процедуру испытаний и предлагает услуги по полевым испытаниям для всех наших высоковольтных выключателей.

Вывод: обеспечьте надежную защиту от неисправностей с помощью высоковольтного автоматического выключателя

Высоковольтные выключатели — это передовая защита от коротких замыканий и перегрузок в энергосистемах. Их способность быстро и надежно обнаруживать, прерывать и изолировать неисправности имеет решающее значение для стабильности системы, защиты оборудования и безопасности персонала. Как мы объясняли, этот процесс включает в себя точную координацию реле, быстрое механическое воздействие и усовершенствованное гашение дуги с использованием газа SF6. Технические характеристики и методы технического обслуживания, которые мы изложили, гарантируют, что ваш высоковольтный автоматический выключатель будет работать, когда это наиболее важно. На нашем заводе Lugao Power Co.,Ltd. разработан широкий ассортимент высоковольтных автоматических выключателей, которые соответствуют самым высоким международным стандартам и подкреплены многолетним опытом работы в энергетической отрасли.

Планируете ли вы обновить или расширить свою систему защиты?Свяжитесь с Lugao Power Co.,Ltd. сегоднядля комплексной консультации по защите от неисправностей. Наша команда инженеров энергосистем проанализирует уровни отказов вашей системы, координацию защиты и требования к оборудованию и порекомендует оптимальное решение для высоковольтного автоматического выключателя. Мы предлагаем полную техническую поддержку, включая координацию настройки реле, шеф-монтаж и обучение вашего обслуживающего персонала.Запросите бесплатную оценку системы защиты прямо сейчас у Lugao Power Co.,Ltd. и убедитесь, что ваша энергосистема защищена с помощью технологии высоковольтных автоматических выключателей высочайшего качества.
