Как номинальное напряжение влияет на производительность основного блока Ring?

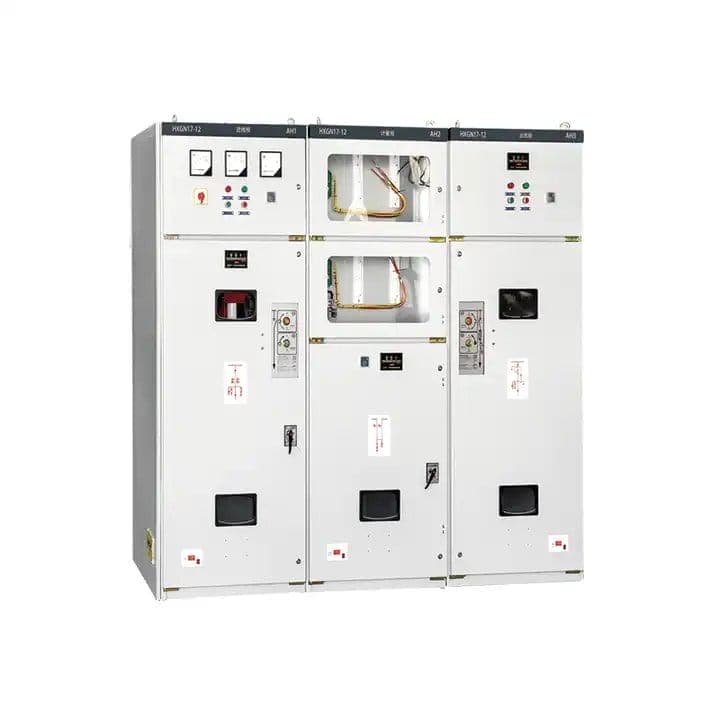

Номинальные напряжения — это не просто данные на паспортной табличке; они являются краеугольным камнемКольцо Основной блок(RMU) производительность, безопасность и долговечность. В распределительных сетях среднего напряжения (обычно от 6 до 40,5 кВ) выбор RMU с неподходящим номинальным напряжением приводит к катастрофическим нарушениям изоляции, чрезмерным частичным разрядам и нестабильности работы. На нашем заводе Lugao Power Co.,Ltd. были разработаны решения для блоков кольцевой сети, которые точно соответствуют профилям напряжения сети, гарантируя, что каждый компонент, от шин до вакуумных выключателей, работает в пределах оптимального окна электрических напряжений. В этой статье объясняется, почему номинальное напряжение определяет диэлектрическую прочность, отключающую способность и отказоустойчивость.

Менеджерам коммунальных предприятий и инженерам промышленных предприятий понимание взаимосвязи между номинальным напряжением системы и выдерживаемыми возможностями RMU предотвращает дорогостоящие простои. Кольцевой главный блок, рассчитанный на напряжение 12 кВ, применяемый в системе 24 кВ, будет испытывать вдвое большее напряжение электрического поля, что ускоряет старение изоляции и повышает риск возникновения межфазной дуги. И наоборот, завышенные характеристики RMU для сети с более низким напряжением приводят к напрасным капитальным затратам. Наша фабрика в Lugao Power Co.,Ltd. создает настраиваемые RMU с проверенными номинальными напряжениями, соответствующими стандартам IEC 62271-200 и GB/T 3906. В этом подробном руководстве показано, как номинальное напряжение влияет на каждый параметр производительности, что подтверждается данными наших собственных испытаний и опытом эксплуатации.

Каталог

Почему номинальное напряжение определяет диэлектрическую прочность и координацию изоляции в кольцевом основном блоке

Диэлектрические характеристики любого блока кольцевой сети фундаментально привязаны к его номинальному уровню напряжения. Номинальное напряжение влияет на электрические зазоры, пути утечки и тип изолирующей среды (элегаз, твердая эпоксидная смола или сухой воздух). Для кольцевого основного блока от Lugao Power Co.,Ltd. наша фабрика проектирует каждый RMU с указанным выдерживаемым напряжением промышленной частоты и выдерживаемым напряжением грозового импульса, которые напрямую коррелируют с максимальным рабочим напряжением системы. Ниже приведено подробное описание того, как номинальные напряжения определяют пороговые значения изоляции.

• Базовый уровень изоляции (BIL):Для RMU 12 кВ стандартное выдерживаемое напряжение грозового импульса составляет пиковое значение 75 кВ. Для блока 24 кВ BIL возрастает до 125 кВ. Это увеличение на 66% требует большего межфазного расстояния и надежных твердых изоляционных барьеров.
• Начальное напряжение частичного разряда (PDIV):Более высокие номинальные напряжения экспоненциально увеличивают риск частичного разряда. Наш завод тестирует каждый блок кольцевой сети при 1,5-кратном номинальном напряжении, чтобы гарантировать, что PDIV остается ниже 10 пКл. При напряжении 36 кВ для контроля ЧР требуется трехслойная заливка эпоксидной смолой.
• Зазор и утечка:IEC 62271-1 требует минимальных зазоров 60 мм для 12 кВ и 120 мм для 24 кВ. В конструкции наших кольцевых основных блоков используется оптимизированное вакуумное литье, позволяющее уменьшить требуемые зазоры и при этом превысить стандарты.
• Зависимость давления SF6:Для RMU с элегазовой изоляцией более высокие номинальные напряжения требуют повышенной плотности газа SF6 (0,25 МПа для 12 кВ против 0,45 МПа для 40,5 кВ) для поддержания диэлектрической жесткости. Лугао Пауэр Ко., Лтд. использует герметичные сварные резервуары из нержавеющей стали.

Наш завод собрал результаты испытаний более чем 500 установок RMU. В следующей таблице показана прямая корреляция между номинальным напряжением и основными параметрами изоляции.Лугао Пауэр Ко., Лтд.Серия основного блока Ring.

Выбор правильного номинального напряжения не является обязательным. Когда блок кольцевой сети работает при напряжении выше расчетного, в течение двух лет инициируется электрическое дерево. Наш завод рекомендует всегда указывать RMU с номинальным напряжением, равным или на 10 % превышающим максимальное рабочее напряжение сети. Лугао Пауэр Ко., Лтд. предлагает индивидуальные RMU от 6 кВ до 40,5 кВ, каждый из которых проверен испытаниями диэлектрического типа в нашей сертифицированной лаборатории высокого напряжения.

Как номинальное напряжение напрямую влияет на коммутацию нагрузки и включающую способность при коротком замыкании

Характеристики переключения нагрузки и включающая способность кольцевого основного блока не статичны; они масштабируются в зависимости от номинального напряжения. Для данной конструкции физического контакта увеличение номинального напряжения увеличивает энергию дуги во время операций переключения. Наши заводские инженеры в Lugao Power Co.,Ltd. Разработайте наш кольцевой основной блок с такой геометрией контактов, которая учитывает одновременно и напряжение, и ток. Вот как номинальное напряжение влияет на динамические характеристики.

• Возможность гашения дуги:При напряжении 12кВ выключатель нагрузки должен гасить дугу напряжением около 250В на мм. При напряжении 24 кВ напряжение дуги удваивается, что требует более высоких скоростей разъединения контактов и улучшенных дугогасительных камер. Наш RMU использует вакуумные прерыватели с осевым магнитным полем для обеспечения стабильной работы до 40,5 кВ.
• Включающая способность (пиковый ток):Стандарты IEC требуют, чтобы кольцевой основной блок выдерживал токи включения, в 2,5 раза превышающие номинальный ток короткого замыкания. Однако более высокие напряжения системы уменьшают допустимый ток включения, если только не увеличивается контактное давление. Лугао Пауэр Ко., Лтд. используются серебряно-вольфрамовые контакты, которые сохраняют низкое контактное сопротивление даже при номинальном напряжении 40,5 кВ/1250 А.
• Коммутационные перенапряжения:При переключении индуктивных или емкостных нагрузок RMU с более высоким напряжением генерируют более серьезные повторные перенапряжения. Наш завод оснащает наш кольцевой главный блок RC-демпферами или ограничителями перенапряжения для сетей выше 24 кВ.
• Скорость контактной эрозии:При том же количестве операций отключения нагрузки RMU на 36 кВ будет разрушать контакты на 40% быстрее, чем блок на 12 кВ, если он не спроектирован должным образом. На нашем заводе используется контактный материал CuCr50, чтобы минимизировать эрозию, продлевая электрический срок службы до 10 000 операций.

Ниже приведена сравнительная таблица, показывающая, как наша компания Lugao Power Co.,Ltd. Серия Ring Main Unit сохраняет производительность при любом номинальном напряжении, одновременно отвечая требованиям IEC 62271-100 или превосходя их.

Наш завод провел более 2000 испытаний на разрыв нагрузки для нашего семейства кольцевых блоков. Данные подтверждают, что благодаря оптимизированной конструкции контактов RMU на 40,5 кВ может обеспечить такую ​​же надежность переключения, как и блок на 12 кВ. Лугао Пауэр Ко., Лтд. обеспечивает гарантированную включающую и отключающую способность при коротком замыкании для каждого номинала напряжения. Для критически важных приложений, таких как ветряные электростанции или центры обработки данных, наш завод рекомендует выбирать RMU с номинальным напряжением, включающим запас безопасности на 15 % выше номинального напряжения сети, чтобы выдерживать переходные перенапряжения.

Что происходит, когда происходит несоответствие номинального напряжения – режимы сбоя возбуждения в кольцевом основном блоке

Полевые данные, полученные сервисной командой нашего завода, показывают, что несоответствие номинального напряжения является второй наиболее распространенной причиной выхода из строя кольцевого основного блока после неправильной установки. Когда RMU, рассчитанный на напряжение 12 кВ, подключается к системе на 24 кВ, последствия следуют за предсказуемым развитием отказа. Понимание этих режимов отказа помогает инженерам правильно определить их с самого начала. Лугао Пауэр Ко., Лтд. задокументировал более 150 случаев несоответствия по всему миру.

• Диэлектрический пробой (фаза-земля):Напряжение электрического поля увеличивается вдвое, превышая диэлектрическую прочность изоляции. В течение 6-12 месяцев на эпоксидных изоляторах появляются карбонизированные следы. На нашем заводе были случаи пробоя втулок RMU, что привело к полной замене распределительного устройства.
• Внутренняя дуговая неисправность:Перенапряжение вызывает ионизацию остаточного воздуха внутри газовых отсеков. Даже RMU с элегазовой изоляцией теряют диэлектрическую способность, если номинальное напряжение превышается на 30%. Судебно-медицинская экспертиза, проведенная на нашем заводе, выявила брызги расплавленной меди в результате дуговых замыканий в несоответствующих устройствах.
• Преждевременное старение VT/PT:Трансформаторы напряжения, рассчитанные на более низкие номиналы, вызывают магнитное насыщение, потребляя чрезмерный ток возбуждения и перегреваясь. Это приводит к выходу из строя вторичной изоляции. В одном случае ПТ RMU 12 кВ взорвался через 8 месяцев работы в системе 20 кВ.
• Урон от щита вакуумного прерывателя:Более высокие градиенты напряжения ускоряют ионную бомбардировку парового экрана, снижая целостность вакуума. Наш завод обнаружил, что прерыватель на 12 кВ, используемый при напряжении 24 кВ, потерял вакуум за 2000 операций вместо номинальных 30 000.
• Проблемы с цепью управления:Емкостные делители и электронные датчики напряжения выдают неверные сигналы для реле защиты, что приводит к нежелательным срабатываниям или сбоям в срабатывании. Лугао Пауэр Ко., Лтд. рекомендует согласовывать датчики напряжения точно с номиналом RMU.

Чтобы количественно оценить риск, наша фабрика провела испытания на ускоренное старение образцов кольцевого основного блока при номинальном напряжении 1,2x, 1,5x и 2,0x. Результаты суммированы ниже.

Наша фабрика настоятельно рекомендует проверять максимальное напряжение системы как в нормальных, так и в аварийных условиях, прежде чем выбирать кольцевой основной блок. Lugao предлагает аудит напряжения на месте и может поставить RMU с улучшенной изоляцией для сетей, склонных к скачкам напряжения. Не полагайтесь только на паспортное напряжение; Всегда запрашивайте отчеты о диэлектрических испытаниях у производителя.

Как выбрать правильное номинальное напряжение основного блока кольцевой сети для вашей сети

Выбор оптимального номинального напряжения для блока кольцевой сети требует анализа номинального напряжения сети, максимального непрерывного рабочего напряжения, уровней переходного перенапряжения и высоты над уровнем моря. На нашем заводе в Лугао разработан систематический процесс отбора, который гарантирует, что RMU прослужит более 30 лет. Ниже мы описываем пошаговую методологию, используемую нашими инженерами энергосистем.

• Шаг 1: Определите максимальное напряжение системы (Um).Для системы с номинальным напряжением 10 кВ Um обычно составляет 12 кВ. Для номинального напряжения 20 кВ Um составляет 24 кВ. Всегда используйте Um в качестве базового номинального напряжения для RMU.
• Шаг 2: Учитывайте снижение характеристик по высоте.На высоте выше 1000 м воздушная изоляция ослабевает. На каждые 100 м выше 1000 м уменьшите номинальное напряжение на 1%. Наш завод производит RMU с высотной коррекцией до 4000м.
• Шаг 3: Оцените серьезность грозового перенапряжения.Регионы с высокими уровнями изокерауны (>30 грозовых дней в году) требуют RMU с более высоким BIL. Лугао Пауэр Ко., Лтд. предлагает усиленную изоляцию с внешними ограничителями перенапряжения.
• Шаг 4. Рассмотрите будущие обновления сети.Если распределительная сеть может быть модернизирована с 12 кВ до 24 кВ в течение 10 лет, наш завод рекомендует приобрести RMU на 24 кВ, но первоначально эксплуатировать его при напряжении 12 кВ. Это гарантирует будущее инвестиций.
• Шаг 5: Проверьте совместимость по уровню короткого замыкания.RMU с более высоким напряжением обычно имеют меньшие номинальные значения тока короткого замыкания при том же физическом размере. Убедитесь, что номинальный кратковременно выдерживаемый ток RMU (1 с) превышает уровень неисправности системы.

Наш завод производит стандартную матрицу номинальных напряжений для нашей линейки продуктов Ring Main Unit. Для быстрого выбора обратитесь к таблице ниже.

На нашем заводе имеется специальная группа разработчиков приложений, которая может помочь с выбором номинального напряжения для любого блока кольцевой сети. Лугао Пауэр Ко., Лтд. также предоставляет пользовательские номинальные значения, указанные на паспортной табличке, которые соответствуют нестандартным напряжениям сети. Прежде чем завершить покупку RMU, всегда запрашивайте сертификат испытаний на выдержку напряжения. Наш завод выполняет 100% плановые диэлектрические испытания каждого поставляемого модуля RMU.

Краткое изложение и практические рекомендации от Лугао Пауэр Ко., Лтд.

Номинальные напряжения являются наиболее важным электрическим параметром, влияющим на производительность основного блока Ring. От координации изоляции до отключения нагрузки и долгосрочной надежности — правильное номинальное напряжение обеспечивает безопасность, снижает общую стоимость владения и предотвращает незапланированные отключения. Наша фабрика обобщила пять ключевых выводов для инженеров и специалистов по снабжению.

• Всегда сопоставляйте номинальное напряжение RMU с самым высоким напряжением системы (Um), а не только с номинальным напряжением.
• Для сетей с частыми грозами или коммутационными перенапряжениями укажите кольцевой основной блок с BIL на 20 % выше минимально необходимого.
• Никогда не эксплуатируйте RMU при напряжении, превышающем 95 % его номинального значения, непрерывно; частичный разряд резко ускоряется за пределами этого порога.
• Высота над уровнем моря, уровень загрязнения и температура окружающей среды также влияют на диэлектрические характеристики – проконсультируйтесь с Lugao Power Co.,Ltd. для кривых снижения номинальных характеристик.
• Инвестируйте в заводские диэлектрические испытания, чтобы проверить способность RMU выдерживать напряжение перед установкой.

Ассортимент главных блоков Ring, выпускаемых нашим заводом, включает номинальное напряжение от 6 кВ до 40,5 кВ, каждый из которых прошел типовые испытания в соответствии с международными стандартами. Выбирая Lugao Power Co.,Ltd., вы получаете доступ к инженерным решениям, которые максимально увеличивают время безотказной работы сети.Свяжитесь с нашей фабрикой сегоднядля оценки совместимости напряжений и получите индивидуальное техническое описание RMU для вашего конкретного проекта.
