Почему стандарты электробезопасности требуют высококачественных кольцевых силовых блоков?

Электрические распределительные сети сталкиваются с постоянными угрозами: короткими замыканиями, перегрузками и экологическим износом. Стандарты безопасности, такие как IEC 62271-200 и IEEE C37.122, не являются произвольными рекомендациями — они существуют для предотвращения вспышек дуги, взрывов оборудования и каскадных отключений электроэнергии. Кольцевой главный блок (RMU) является критически важным узлом вторичного распределения, контролирующим поток мощности и защищающим последующие трансформаторы. Низкокачественные RMU с некачественной изоляцией, хлипкими рабочими механизмами или плохой герметизацией не могут выдержать строгие испытания, требуемые этими стандартами. При возникновении внутренней дуги или сохранении неисправности несоответствующий RMU может разорваться, высвободив перегретые газы и расплавленный металл, подвергнув опасности персонал и разрушив имущество. Таким образом, эти нормы однозначно требуют надежного проектирования, проверенной диэлектрической прочности и способности к включению/размыканию, что характеризует только высококачественную продукцию.Кольцо Основной блокмогу гарантировать.

ВЛугао Пауэр Ко., Лтд., мы стали свидетелями того, как игнорирование этого принципа приводит к катастрофическим неудачам. Наш многолетний производственный опыт подтверждает, что соблюдение стандартов электробезопасности невозможно без высококачественных материалов, точной сборки и типовых испытаний. Настоящий высококачественный основной блок Ring включает элегазовую или экологически чистую газовую изоляцию, резервуары из нержавеющей стали и технологию вакуумного прерывателя. Эти компоненты выдерживают импульсы молнии, экстремальные температуры и скачки напряжения. Напротив, поддельные или бюджетные RMU часто не учитывают классификацию внутренней дуги (IAC) или используют переработанную эпоксидную смолу, которая трескается при термоциклировании. Для достижения соответствия положениям AOR (доступность, работоспособность, надежность) современных сетевых норм и правил коммунальные предприятия и промышленные предприятия должны получать RMU от сертифицированных заводов. В этой статье мы подробно рассказываем о конкретных стандартах, механизмах отказов и о том, почему подход нашего завода обеспечивает как безопасность, так и долгосрочную прибыльность.

Содержание

• 1. Какие международные стандарты безопасности требуют использования высококачественных кольцевых основных блоков?
• 2. Как некачественные кольцевые силовые агрегаты способствуют электрическим авариям и сбоям в системе?
• 3. Почему наша фабрика уделяет приоритетное внимание передовому производству и тестированию блоков кольцевой сети?
• Резюме: Неразрывная связь между стандартами и RMU премиум-класса
• Часто задаваемые вопросы (FAQ)

1. Какие международные стандарты безопасности требуют использования высококачественных кольцевых основных блоков?

Мировым стандартом для распределительных устройств и устройств управления в металлическом корпусе являетсяМЭК 62271-200. Этот стандарт определяет требования к номинальному напряжению, уровням изоляции, пределам повышения температуры и классификации внутренней дуги (IAC). В частности, для блоков кольцевой сети применяются дополнительные положения IEC 62271-103 (выключатели нагрузки) и местные сетевые нормы. Соответствие не является обязательным: любой RMU, используемый в общественных или промышленных сетях, должен пройти типовые испытания, включая выдерживание диэлектрического напряжения, кратковременный выдерживаемый ток и механическую износостойкость. Высококачественный кольцевой основной блок проходит эти испытания с большим запасом прочности. Например, агрегаты нашего завода выдерживают напряжение промышленной частоты 42 кВ для систем с напряжением 12 кВ, что значительно превышает базовый уровень 28 кВ, требуемый многими коммунальными предприятиями. Ниже приведены критические стандарты и их требования к конструкции RMU:

• МЭК 62271-200 (ред.2.0):Требуется классификация внутренней дуги IAC AFLR (доступные стороны, спереди, сзади, низкое давление). Только RMU с усиленным корпусом, каналами сброса давления и дугостойкими креплениями могут претендовать на IAC.
• МЭК 62271-100:Применяется к функции автоматического выключателя, если RMU включает в себя автоматический выключатель; требуется способность замыкания/размыкания до 20 кА/1 с или более.
• МЭК 60529 (классы IP):Требуется как минимум IP3X для внутренних блоков и IP54/IP67 для наружных модулей RMU. В высококачественных RMU используются резервуары, сваренные лазером, и уплотнительные кольца с двойным уплотнением, обеспечивающие целостность газа в течение 30 лет.
• IEEE C37.20.3 (Северная Америка):Особое внимание уделяется характеристикам замыкания замыкания и испытаниям на скачок напряжения. Главный блок Ring премиум-класса должен выдерживать напряжение BIL 95 кВ (базовый импульсный уровень) для класса 15 кВ.
• Коды местных сетей (например, ENA TS 41-36 в Великобритании, VDE 0670 в Германии):Часто добавляют коррозионную стойкость, работу при низких температурах и сейсмостойкость. Наш завод проектирует RMU с температурным диапазоном от -25°C до +50°C.

Почему это заставляет выбирать качественные компоненты? Рассмотрим диэлектрическое испытание: стандартный RMU на 12 кВ должен выдерживать среднеквадратичное напряжение 28 кВ в течение 1 минуты без пробоя. Дешевые RMU с пустотами в литой смоле или недостаточными зазорами непредсказуемо выходят из строя. Кроме того, испытание внутренней дуги имитирует неисправность силой 20 кА в течение 1 секунды внутри резервуара — только прочная конструкция (нержавеющая сталь толщиной 3 мм, защищенные кабельные отсеки) предотвращает разрыв.Лугао Пауэр Ко., Лтд.проводит эти типовые испытания в независимых лабораториях, сертифицируя каждую конструкцию. Без этой репутации операторы рискуют потерять сертификат безопасности и юридическую ответственность. Подводя итог, можно сказать, что каждый стандарт безопасности прямо или косвенно требует использования высококачественных материалов, строгого производственного контроля и проверки третьей стороной — качеств, которые отличают надежные блоки Ring Main от опасных подделок.

Кроме того, развитие интеллектуальных сетей и распределенной генерации создает новую нагрузку на координацию изоляции RMU. Стандарты теперь требуют расширенного контроля частичных разрядов (<10 пКл). На нашем заводе используются встроенные датчики ЧР, но только в том случае, если базовая конструкция RMU отлита с высокой точностью. Некачественные устройства с первого дня создают высокие уровни частичного разряда, ускоряя выход из строя изоляции. Таким образом, стандарты безопасности фактически являются фильтром качества: они требуют высококачественного проектирования любого законно установленного блока кольцевой сети. Для проектировщиков закупка у соответствующего производителя, такого как наше предприятие, гарантирует надежную работу в будущем и одобрение страховки.

2. Как некачественные кольцевые силовые агрегаты способствуют электрическим авариям и сбоям в системе?

Инциденты с электробезопасностью редко происходят спонтанно — они являются конечным результатом накопленных дефектов и ошибок проектирования. При установке некачественного основного блока кольцевой сети возникает множество путей отказа. Наиболее распространенным является пробой диэлектрика, вызванный попаданием влаги. Модули RMU с некачественным уплотнением или фланцами с одинарной прокладкой допускают попадание влаги в элегазовый или воздухоизолированный отсек. Когда внутренняя точка росы превышает -10°C, на твердых изоляторах происходят пробои. Мы расследовали случаи, когда 6-месячный RMU взорвался из-за утечки эпоксидной смолы, в результате чего обслуживающий персонал получил травмы. Другой сценарий предполагает неадекватную кратковременную устойчивость: короткое замыкание на выходе потребляет 16 кА в течение 0,5 секунды, но шины внутри поддельного RMU имеют недостаточный размер (всего 40x5 мм против требуемых 80x10 мм). Возникающие в результате электромагнитные силы сгибают стержни, вызывая межфазное замыкание и пожар. Давайте разберем отдельные опасности:

• Дуговой взрыв:В корпусах низкого качества отсутствуют внутренние клапаны для защиты от дуги. Давление достигает 10 бар, и дверь срывает со скоростью осколков, превышающей 200 м/с. Чтобы избежать этого, стандарты требуют рейтинга IAC; качественные РМУ от нашего завода имеют расчетные дымоходы сброса давления и пламегашения.
• Неисправности контактной сварки и переключения:Выключатели нагрузки основного блока Ring должны отключать ток 630 А или даже 1250 А. Плохие серебряно-вольфрамовые контакты или слабые пружинные механизмы вызывают приваривание или повторное зажигание контактов. Это приводит к возникновению устойчивых дуг, которые приводят к возгоранию распределительного устройства и, возможно, к воспламенению близлежащих кабелей.
• Потеря газоизоляции:В модулях RMU с элегазовой изоляцией точечная утечка (часто встречающаяся в плохо сваренных резервуарах) снижает давление. При абсолютном давлении 0,8 бар (номинальное давление 1,4 бар) уровень изоляции падает на 30 %, и скачок напряжения может привести к пробою разрыва. В дешевых агрегатах обратные клапаны на заправочных комплектах отсутствуют, что приводит к постепенному выбросу.
• Неисправности заделки кабеля:В низкокачественных RMU встроенные точки тестирования кабеля и конусы напряжения плохо обрабатываются. Высокие градиенты электрического поля вызывают трекинг вдоль ввода, что в конечном итоге приводит к замыканию на землю.

Реальные данные СИГРЭ показывают, что 43% отказов распределительных устройств происходят из-за дефектов изоляции или рабочих механизмов. Когда такой отказ происходит в блоке кольцевой сети, затраты на ремонт часто превышают первоначальный сэкономленный бюджет в 10 раз. Кроме того, стандарты безопасности требуют периодического обслуживания (термография, измерение сопротивления контактов). Однако низкокачественные RMU деградируют настолько быстро, что даже двухгодичные проверки не могут предотвратить отказ. Наш завод производит приводы с самосмазывающимися подшипниками и посеребренными шинами, обеспечивающие механическую выносливость 5000 операций (вдвое больше стандартного 2000). Это прямые инвестиции в безопасность.

Кроме того, в некачественной сборке кольцевого основного блока отсутствуют надлежащие фазовые барьеры. При повреждении кабеля плазма дуги может распространиться на соседние функциональные блоки, разрушая всю панель RMU — явление, известное как «распространение дуги». Конструкции премиум-класса, например, от Lugao Power Co.,Ltd., включают дугостойкие перегородки и металлические перегородки между кабельным отсеком и отсеком шин. Таким образом, некачественные RMU напрямую нарушают несколько параграфов IEC 62271-200, а цена несоблюдения измеряется человеческими жизнями и перерывами в производстве. Для любого проекта, в котором важна безопасность, выбор высококачественного кольцевого основного блока не является затратным; это единственная приемлемая стратегия снижения риска.

3. Почему наша фабрика уделяет приоритетное внимание передовому производству и тестированию блоков кольцевой сети?

ВЛугао Пауэр Ко., Лтд., мы располагаем современным производственным предприятием, где каждый блок кольцевой магистрали проходит строгий сквозной контроль качества. Девиз нашей фабрики: «Стандарты – это пол, а не потолок». Мы инвестировали в полностью автоматизированные детекторы утечек элегазового газа, роботизированную сварку корпусов из нержавеющей стали и лаборатории высоковольтных частичных разрядов. Это обязательство проистекает из понимания того, что безопасность не может быть второстепенной мыслью. Ниже мы описываем ключевые процессы производства и испытаний, которые гарантируют, что каждый RMU превышает стандарты электробезопасности. Наш прозрачный процесс укрепляет доверие среди коммунальных предприятий, EPC-подрядчиков и разработчиков возобновляемых источников энергии.

Выбор материала и проверка конструкции:Для втулок мы используем только высококачественную медь (чистота не менее 99,9%), нержавеющую сталь 304L (толщина 2,5 мм для внутреннего применения, 3,0 мм для наружного применения) и эпоксидную смолу класса VO. Каждая партия входящих материалов проверяется на проводимость и прочность на разрыв. Конструкция нашего кольцевого основного блока включает в себя тройные уплотнения на рабочем валу и манометры для мониторинга живого газа. Координация изоляции проверяется с помощью трехмерного моделирования электростатического поля, исключающего любые острые края.

Процессы сборочной линии:На нашем заводе работают квалифицированные специалисты, прошедшие обучение по процедурам DIN EN ISO 9001. Сборка каждого блока кольцевой магистрали включает в себя пять специализированных участков: 1) изготовление резервуара с проверкой на утечку гелиевой масс-спектрометрией (<1×10⁻⁶ мбар·л/с), 2) монтаж прерывателя и шины с помощью болтов с контролируемым крутящим моментом, 3) сборка и смазка механизма, 4) окончательная сборка кабельных коробок и блокировок, 5) эксплуатационные испытания. На каждой станции ведутся цифровые показания крутящего момента и журналы давления газа. Эта отслеживаемость является нашей гарантией.

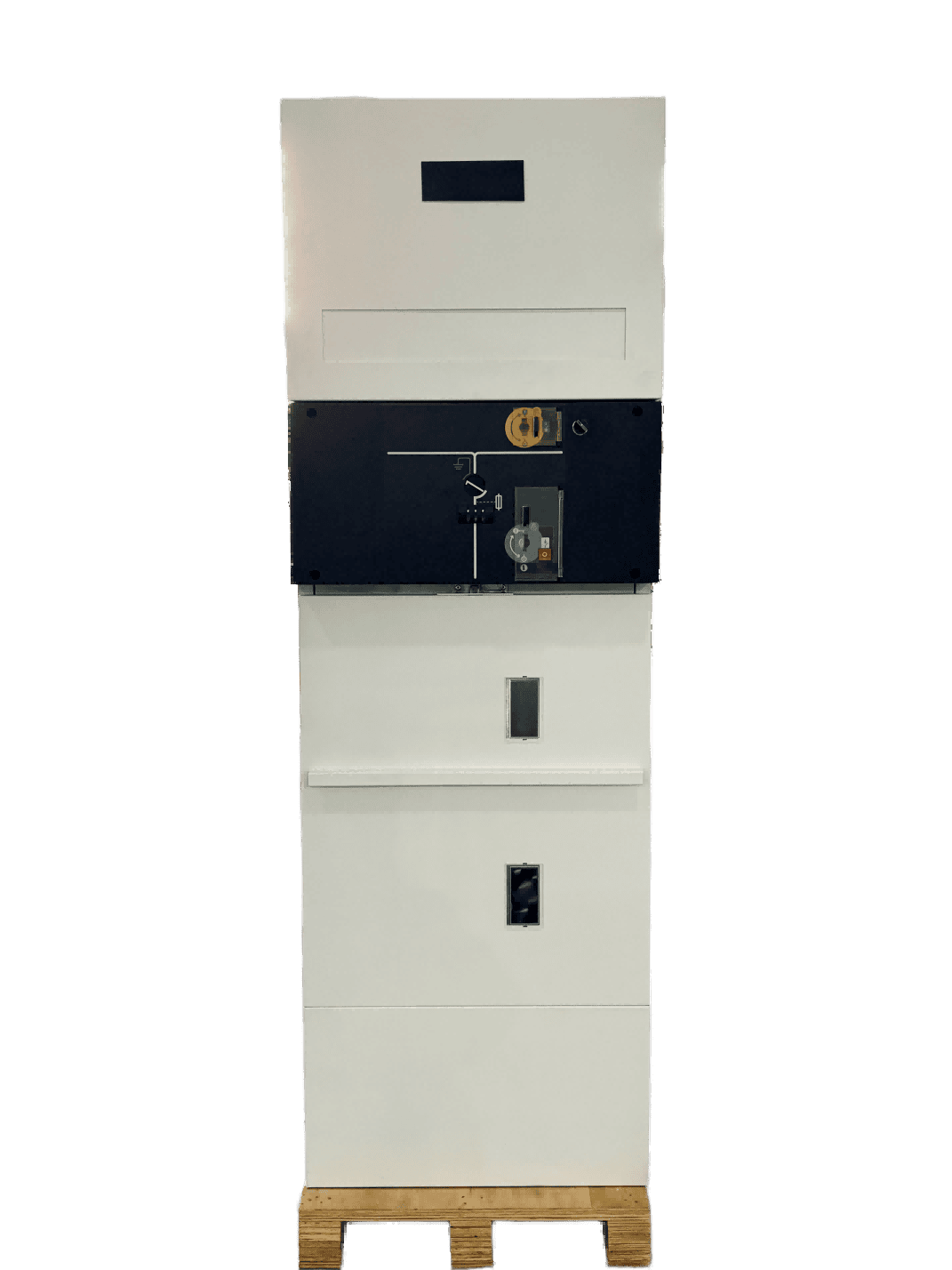

Теперь взгляните на ключевые электрические параметры нашей самой продаваемой серии кольцевых блоков питания 12 кВ/24 кВ (модель LGU-RMU-24). Эти цифры демонстрируют запас качества по сравнению с базовыми требованиями:

На нашем заводе проводятся 100% плановые испытания в соответствии со стандартом IEC 62271-200, включая: испытание напряжением промышленной частоты, измерение частичного разряда (≤5 пКл при 1,2Ur), измерение контактного сопротивления (≤40 мкОм для главной цепи), испытание на газонепроницаемость, испытание на механическую работу (5 полных циклов). Кроме того, образцы блоков подвергаются термоциклированию (от -25°C до +70°C) и испытаниям на короткое замыкание в лабораториях KEMA/CESI. Благодаря такому уровню качества наш блок кольцевой магистрали не только удовлетворяет, но и превосходит ожидания инспекторов по безопасности и сетевых операторов. Клиенты, которые выбирают нас, сокращают совокупные затраты на владение за счет исключения незапланированных простоев и судебных исков. Наш ориентированный на клиента подход в сочетании с местной послепродажной поддержкой делает нас предпочтительным партнером для инфраструктурных проектов в Европе, Азии и Америке. На сегодняшний день наш завод поставил более 15 000 аппаратов без единой травмы, связанной с внутренней дугой. В этом сила бескомпромиссного качества.

Резюме: Неразрывная связь между стандартами и RMU премиум-класса

Стандарты электробезопасности существуют, потому что электричество, если его не контролировать, смертельно опасно. Они требуют определенных показателей производительности — диэлектрическая прочность, сдерживание дуги, возникновение/разрыв неисправностей и механическая долговечность. Только высококачественное кольцевое основное устройство может надежно соответствовать этим показателям на протяжении десятилетий эксплуатации. По опыту нашего завода, первоначальный взнос за сертифицированный RMU является незначительным по сравнению со стоимостью отдельного несчастного случая, который включает в себя штрафы регулирующих органов, медицинские претензии, простой производства и репутационный ущерб. Мы доказали, что последовательное применение стандарта IEC 62271-200 в сочетании с высоким качеством производства наЛугао, поставляет RMU, которые защищают как персонал, так и имущество. Независимо от того, управляете ли вы центром обработки данных, ветряной электростанцией или подстанцией, требование высококачественного кольцевого основного блока — это не вариант — это основа вашей стратегии безопасности. Помните: ярлыки, выбранные сегодня, завтра станут инцидентами. Выбирайте качество, выбирайте соответствие требованиям и сотрудничайте с производителем, который ставит безопасность жизни превыше всего.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Почему стандарты электробезопасности требуют классификации внутренней дуги (IAC) для блоков кольцевой сети?

Ответ: Классификация внутренней дуги (IAC) обязательна, поскольку в RMU может возникнуть внутренняя неисправность, например, из-за нарушения изоляции или ошибки оператора. Без корпуса, рассчитанного на IAC, повышение давления из-за дуги может привести к разрыву резервуара, высвобождая плазму при температуре, превышающей 10 000°C. Такие стандарты, как IEC 62271-200, требуют, чтобы система IAC AFLR обеспечивала запирание дверей и крышек, направление горячих газов в безопасные зоны и отсутствие выбрасывания деталей. Высококачественный основной блок Ring от сертифицированного завода подвергается полномасштабным дуговым испытаниям, подтверждающим эту возможность. У устройств низкого качества отсутствует маркировка IAC, а это означает, что они не обеспечивают нулевую защиту персонала. Инвестирование в RMU, сертифицированное IAC, — единственный способ соблюсти правила техники безопасности на рабочем месте (например, NFPA 70E).

Вопрос 2. Как визуально определить некачественный основной блок Ring, который может не соответствовать стандартам безопасности?

Ответ: К основным визуальным тревожным сигналам относятся: тонкие листы корпуса (менее 1,5 мм для нержавеющей стали), неровные сварные швы, отсутствие видимых вентиляционных отверстий для сброса давления, неоригинальный датчик плотности газа (или его отсутствие), а также отсутствие этикетки о типовых испытаниях. Кроме того, низкокачественные RMU часто имеют пластиковые рабочие механизмы вместо стальных и отсутствие систем блокировки, предотвращающих доступ к частям, находящимся под напряжением. На нашем заводе каждый блок Ring Main имеет серийный номер и сертификаты испытаний. Если поставщик не может предоставить отчеты о типовых испытаниях IEC или видеозаписи внутренней дуги, считайте, что данное устройство не соответствует требованиям. Перед покупкой всегда запрашивайте стороннюю тестовую документацию.

Вопрос 3. Компенсирует ли регулярное техническое обслуживание покупку некачественного Ring Main Unit вместо премиального?

Ответ: Нет. Хотя техническое обслуживание имеет жизненно важное значение, оно не может исправить фундаментальные недостатки конструкции. Низкокачественный кольцевой основной блок может иметь недостаточные изоляционные расстояния, питтинговые контакты или микроутечки в газовой системе — проблемы, которые невозможно устранить путем периодической очистки или подтяжки. Стандарты требуют, чтобы оборудование было безопасным с самого начала. Фактически, чрезмерные попытки обслуживания некачественного RMU могут создать дополнительные риски, такие как зачистка резьбы или смещение контактов. Напротив, качественные КМУ нашего завода рассчитаны на «безремонтную» эксплуатацию в течение 10-15 лет, не считая визуального контроля. Инвестиции в качество значительно снижают стоимость жизненного цикла и обеспечивают соответствие требованиям.

Вопрос 4. Какие конкретные испытания доказывают, что блок кольцевой магистрали соответствует высоким стандартам безопасности?

Ответ: Обязательные типовые испытания в соответствии со стандартом IEC 62271-200 включают: диэлектрические испытания (сетевая частота и грозовой импульс), испытание на повышение температуры при номинальном токе, испытание на кратковременную выдержку и пиковый выдерживаемый ток, испытание на внутреннюю дугу (IAC), испытание на механическую долговечность (например, 2000 операций для выключателей нагрузки) и проверку степени защиты (IP). Кроме того, заводские плановые испытания каждого устройства включают проверку устойчивости к напряжению промышленной частоты, измерение частичного разряда, контактное сопротивление, газонепроницаемость и проверку механической работы. В компании Lugao Power Co.,Ltd. наш кольцевой главный блок подвергается всем этим испытаниям, а также дополнительному сейсмическому и климатическому старению. Если какой-либо тест не пройден, проект отклоняется. Только после их прохождения мы сможем по закону отметить устройство как соответствующее требованиям.

Вопрос 5: Почему инженеру-проектировщику следует указывать компанию Lugao Power Co.,Ltd. в качестве поставщика высококачественных кольцевых главных блоков?

Ответ: Лугао Пауэр Ко.,Лтд. объединяет более чем 20-летний опыт производства распределительных устройств с собственными мощностями для типовых испытаний и международными сертификатами (KEMA, CE, TUV). Наш кольцевой основной блок предлагает превосходные параметры (более высокий BIL, более низкий PD, более низкую скорость утечек) по сравнению с бюджетными альтернативами. Мы предоставляем полную документацию, отслеживаемость и специальную команду технической поддержки. Кроме того, контроль качества на нашем заводе включает в себя 100% обнаружение утечек гелия и тестирование частичных разрядов на каждом устройстве. Обращаясь к нам, инженеры снижают ответственность, обеспечивают соответствие нормам энергосистемы и получают продукцию, которая прослужит 30 лет. Запросите ценовое предложение или образец оценки, чтобы напрямую увидеть разницу в качестве — свяжитесь с нашей командой для получения решений для конкретного проекта и бесплатной технической консультации. Ваша безопасность – наша работа.
