Каковы ключевые факторы при выборе высоковольтных выключателей?

ВыборВысоковольтный автоматический выключательявляется одним из наиболее важных решений, которые принимает инженер энергосистемы. Это не простая процедура закупок; это стратегический выбор, который на десятилетия повлияет на безопасность, надежность и экономические показатели всей электрической сети. Неправильно выбранный высоковольтный выключатель может привести к катастрофическому выходу оборудования из строя, длительным отключениям электроэнергии и значительным финансовым потерям. И наоборот, правильно выбранный выключатель повышает стабильность системы, сводит к минимуму время простоя и обеспечивает длительный срок службы с управляемыми требованиями к техническому обслуживанию. Проблема заключается в том, что процесс выбора включает в себя сложное взаимодействие электрических, механических, экологических и экономических факторов. В этой статье представлена ​​структурированная основа, которая поможет инженерам принять это важное решение, опираясь на десятилетия отраслевого опыта и практические знания.

В этом руководстве будет рассмотрен процесс выбора, рассмотрены основные параметры, которые необходимо учитывать, от основных электрических характеристик до доступных теперь расширенных функций мониторинга состояния. Мы изучим доминирующие технологии — элегаз, вакуум и новые экологически эффективные альтернативы — и обсудим их сильные и слабые стороны для различных применений. Мы также рассмотрим практические реалии установки, эксплуатации и технического обслуживания, гарантируя, что выбранный высоковольтный выключатель не только соответствует техническим характеристикам, но и соответствует эксплуатационным возможностям коммунального или промышленного объекта. Понимая ключевые соображения, изложенные в этой статье, инженеры могут принимать обоснованные и уверенные решения, которые обеспечивают долгосрочную целостность их энергосистем. Наша фабрика вЛугао Пауэр Ко., Лтд.занимается производством высоковольтных автоматических выключателей уже более двух десятилетий, и мы собрали эти знания из нашего обширного опыта в предоставлении решений клиентам по всему миру.

Оглавление

• 1. Фонд: каковы критические электрические параметры?
• 2. Технологическое решение: какая среда прерывания подойдет именно вам?
• 3. Вопросы окружающей среды и установки: где он будет работать?
• 4. Экономика собственности: помимо покупной цены
• 5. Перспективность: как вы будете обслуживать и контролировать автоматический выключатель?
• Частоy Задаваемые вопросы (FAQ)
• Заключение и следующие шаги

1. Фонд: каковы критические электрические параметры?

Представьте себе инженера подстанции, которому поручено модернизировать распределительное устройство 145 кВ. Проекту требуется новый высоковольтный выключатель для защиты критически важной линии электропередачи. Существующая инфраструктура включает трансформатор мощностью 40 МВА, а уровень повреждения шины рассчитан на 40 кА. Процесс выбора начинается с ряда основных электрических характеристик, определяющих возможности выключателя. Эти рейтинги не являются произвольными цифрами; они являются математическим выражением способности автоматического выключателя работать безопасно и надежно в электрической среде энергосистемы. Инженер должен тщательно оценить каждый рейтинг, чтобы убедиться, что выбранное устройство не является заниженным или завышенным. В следующей таблице представлены первичные электрические характеристики и их практическое значение.

Номинальное напряжение является основой выбора. Это максимальное постоянное напряжение, которое может выдержать высоковольтный автоматический выключатель. В системе напряжением 145 кВ выключатель должен быть рассчитан не менее чем на 145 кВ. Однако важно также учитывать максимальное рабочее напряжение, которое может быть немного выше номинального. Номинальный ток должен быть достаточным для выдерживания нормальной нагрузки с запасом на будущее увеличение. Однако ток отключения при коротком замыкании является наиболее важным показателем безопасности. Он определяет максимальный ток повреждения, который может безопасно отключить высоковольтный автоматический выключатель. Если этот номинал слишком низок, в случае неисправности автоматический выключатель может выйти из строя. Компания Lugao Power Co.,Ltd. предлагает широкий выбор высоковольтных автоматических выключателей с различной отключающей способностью при коротком замыкании, соответствующей различным системным требованиям, гарантируя, что устройство не будет ни завышенным, ни заниженным.

TRV – это, пожалуй, самый тонкий, но не менее важный рейтинг. Когда автоматический выключатель прерывает неисправность, на размыкающих контактах возникает переходное напряжение. Этот TRV характеризуется амплитудой, скоростью нарастания и частотой. Высоковольтный автоматический выключатель должен быть спроектирован так, чтобы выдерживать ТРВ без повторного зажигания дуги. TRV определяется импедансом системы и точкой на волне, в которой происходит прерывание. Для конкретного применения TRV необходимо рассчитать или получить на основе исследований системы и сравнить с номинальными возможностями TRV выключателя. Команда инженеров нашего завода оказывает поддержку в оценке этих сложных параметров, помогая клиентам выбрать высоковольтный автоматический выключатель, который идеально соответствует переходным характеристикам их конкретной сети.

2. Технологическое решение: какая среда прерывания подойдет именно вам?

После определения электрических характеристик перед инженером стоит фундаментальное технологическое решение: какой тип прерывающей среды следует использовать в высоковольтном выключателе? На рынке доминируют три основные технологии: элегаз, вакуум и масло. Однако в новых установках маслоотбойники встречаются все реже, и отрасль активно разрабатывает экологически эффективные альтернативы. Каждая технология имеет различные характеристики, которые делают ее подходящей для различных приложений. Решение – это не просто вопрос стоимости; он включает в себя оценку производительности, воздействия на окружающую среду, потребностей в техническом обслуживании и конкретных условий эксплуатации установки. Рассмотрим каждую из ключевых технологий подробно.

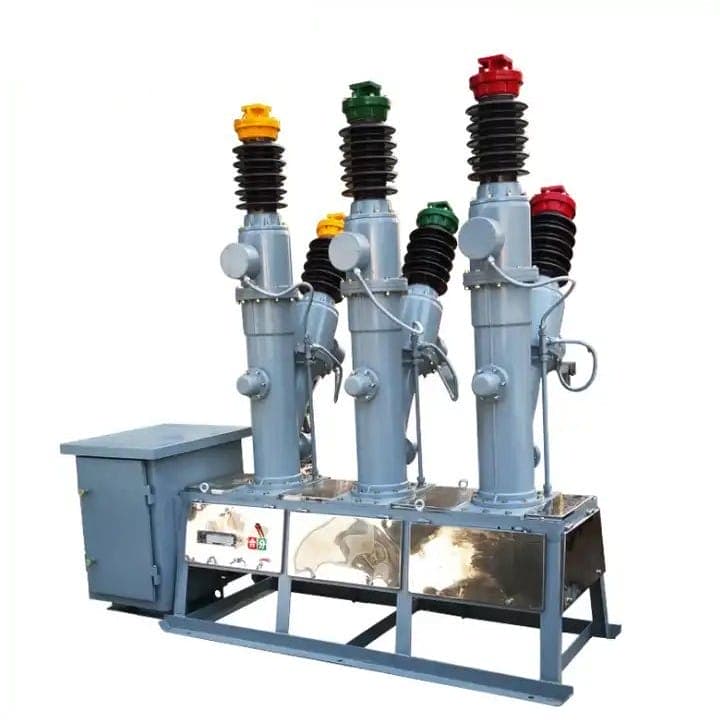

Элегазовые выключателиявляются доминирующей технологией для приложений высокого напряжения (72,5 кВ и выше). В качестве изолирующей и дугогасительной среды они используют газ гексафторид серы (SF6). SF6 обладает высокой электроотрицательностью, то есть поглощает свободные электроны из дуги, быстро деионизуя зазор и предотвращая повторное зажигание дуги. Это свойство делает элегазовые выключатели исключительно эффективными при отключении токов повреждения, обладая высокой допустимой нагрузкой по току и коротким временем отключения. Они также компактны и требуют меньше места, чем другие технологии. Однако SF6 является мощным парниковым газом, потенциал глобального потепления (ПГП) которого в 23 500 раз превышает потенциал CO2. Это привело к усилению контроля и регулирования его использования. Наш завод в Лугао разработал линейку элегазовых высоковольтных выключателей с уровнем утечки менее 0,1% в год, что значительно снижает их воздействие на окружающую среду.

Вакуумные выключателиявляются доминирующей технологией для приложений среднего напряжения (до 40,5 кВ). В качестве прерывающей среды они используют вакуум. Когда контакты размыкаются, дуга ограничивается внутри вакуумной камеры. Дуга гаснет при первом нулевом токе, поскольку вакуум не создает проводящего пути для повторного зажигания дуги. Вакуумные выключатели очень надежны, требуют минимального обслуживания и экологически безопасны. Однако их нельзя использовать при более высоких напряжениях, поскольку диэлектрическая прочность вакуумной камеры ограничена. Они также чувствительны к перенапряжениям, например, вызванным переключением ненагруженных трансформаторов. Для высоковольтных приложений одного вакуумного прерывателя недостаточно, и потребуется несколько последовательных прерывателей, что увеличивает сложность и стоимость.

Экологичные альтернативыпоявляются как ответ на экологические проблемы, связанные с SF6. В этих технологиях используются газы с гораздо более низким ПГП, такие как AirPlus (смесь азота и кислорода с небольшим количеством фторкетона) или другие синтетические газы. Эти газы обладают такими же диэлектрическими и дугогасящими свойствами, что и SF6, но имеют ПГП в 100–2000 раз ниже. Это значительное преимущество для коммунальных предприятий и отраслей промышленности, которые стремятся сократить выбросы углекислого газа. Однако эти альтернативы еще не получили такого широкого распространения, как элегаз, и для них могут потребоваться более крупные выключатели или другие механические конструкции. Наш завод активно разрабатывает высоковольтные выключатели с использованием экологически эффективных газов, обеспечивая нашим клиентам жизнеспособный и экологически ответственный путь вперед.

В следующей таблице представлен краткий обзор ключевых моментов для каждой технологии.

3. Вопросы окружающей среды и установки: где он будет работать?

Физическая среда, в которой будет установлен высоковольтный выключатель, является решающим фактором при его выборе. Тот же выключатель, который безупречно работает на внутренней подстанции с климат-контролем, может преждевременно выйти из строя в прибрежной зоне с солевыми брызгами или в пустыне с сильной жарой и пылью. Инженеры должны оценить условия окружающей среды на предполагаемом месте установки и сопоставить их с соответствующей конструкцией выключателя. Ключевыми факторами окружающей среды, которые следует учитывать, являются: температура окружающей среды, влажность, высота над уровнем моря, уровень загрязнения, сейсмическая активность и наличие коррозионных агентов. Каждый из этих факторов может существенно повлиять на надежность и долговечность высоковольтного выключателя.

Температураявляется первоочередной задачей. Рабочий механизм, изолирующий газ (в случае SF6 или экологически эффективных альтернатив), а также диэлектрические свойства изоляции зависят от температуры. Например, газ SF6 сжижается при низких температурах (приблизительно -25°C при давлении 5 бар), что снижает его изолирующую и размыкающую способность. Для решения этой проблемы элегазовые выключатели, установленные в холодном климате, оснащаются нагревателями и системами контроля плотности газа, которые обнаруживают падение давления газа, вызванное сжижением. Аналогично, сильная жара может ускорить старение изоляционных материалов и увеличить износ механических компонентов. Наш завод предлагает высоковольтные выключатели с широким диапазоном рабочих температур, включая комплекты для холодной погоды для установки в арктических условиях.

Высотаэто еще один важный фактор. С увеличением высоты давление воздуха снижается, что снижает диэлектрическую прочность воздуха. При наружной установке на высоте более 1000 метров изоляционные расстояния необходимо увеличить. Для элегазовых выключателей давление газа обычно регулируется так, чтобы компенсировать пониженное атмосферное давление.Загрязнениеиз промышленных зон, прибрежных регионов или сельскохозяйственных зон может привести к накоплению токопроводящих загрязнений на изоляторах, увеличивая риск внешних замыканий. Эту проблему решают путем выбора изоляторов с большей длиной пути утечки или путем нанесения противозагрязняющих покрытий. Наш завод в Лугао поставляет высоковольтные выключатели с настраиваемыми уровнями изоляции в соответствии с требованиями конкретного класса загрязнения места установки.

Сейсмическая активностьНеобходимо учитывать в районах, подверженных землетрясениям. Высоковольтный автоматический выключатель должен быть способен выдерживать динамические нагрузки, создаваемые сейсмическими явлениями. Это включает в себя проектирование опорной конструкции и обеспечение способности механических компонентов молота выдерживать возникающее ускорение. Коррозионные среды, например, вблизи прибрежных районов или на химических заводах, требуют особого внимания к выбору материалов. Крепежи из нержавеющей стали, антикоррозионное покрытие корпуса и тщательная герметизация всех компонентов необходимы для предотвращения преждевременного выхода из строя. Тщательно оценив эти факторы окружающей среды, инженеры могут выбрать высоковольтный автоматический выключатель, который не только пригоден с электрической точки зрения, но и достаточно надежен физически, чтобы выдерживать суровые условия эксплуатации.

4. Экономика собственности: помимо покупной цены

Первоначальная цена покупки высоковольтного автоматического выключателя часто является наиболее заметной стоимостью, но она составляет лишь часть общей стоимости владения в течение срока службы устройства. Комплексный экономический анализ должен учитывать не только цену покупки, но и стоимость установки, текущие затраты на техническое обслуживание и эксплуатацию, а также стоимость возможной утилизации или замены. Выбор гидромолота с более высокими первоначальными затратами, но меньшими требованиями к техническому обслуживанию может оказаться значительно более экономичным в долгосрочной перспективе. И наоборот, выбор дешевого и некачественного выключателя может привести к частым отказам, высоким затратам на техническое обслуживание и дорогостоящим простоям. Экономическое решение должно быть основано на анализе затрат жизненного цикла, который отражает конкретный эксплуатационный контекст установки.

Стоимость установкиможет существенно различаться в зависимости от типа и конструкции высоковольтного выключателя. Для установки элегазовых выключателей требуется специализированное оборудование для обработки газа и обученный персонал, что увеличивает стоимость. Вакуумные выключатели обычно проще устанавливать.Затраты на техническое обслуживаниеявляются важной составляющей стоимости жизненного цикла. Элегазовые выключатели требуют периодического технического обслуживания, включая проверки давления газа, износа контактов и механической работы. Процедуры обращения с газом должны строго соблюдаться. Вакуумные выключатели, напротив, герметичны на весь срок службы и требуют минимального обслуживания. Частота технического обслуживания и стоимость запасных частей должны учитываться при экономическом анализе.

Операционные расходывключают потери энергии в главных контактах выключателя, которые обычно малы, но ими можно пренебречь.Затраты на простойявляются, пожалуй, наиболее значимой переменной. Во многих отраслях час простоя может стоить десятки тысяч долларов производственных потерь. Более надежный высоковольтный выключатель с меньшей вероятностью отказа может обеспечить существенную экономическую выгоду за счет снижения риска дорогостоящих отключений электроэнергии. Чтобы помочь клиентам в этом анализе, наш завод Lugao Power Co.,Ltd. предлагает услугу оценки стоимости жизненного цикла, которая обеспечивает детальное сравнение общей стоимости владения для различных вариантов выключателей.

5. Перспективность: как вы будете обслуживать и контролировать автоматический выключатель?

Выбор высоковольтного выключателя не является решением, которое заканчивается после включения устройства. Долгосрочная производительность и надежность выключателя зависят от хорошо спланированной стратегии технического обслуживания и мониторинга. Требования к техническому обслуживанию различаются в зависимости от технологии, но упреждающий подход необходим для обеспечения надежной службы на протяжении десятилетий. В отрасли наблюдается тенденция к техническому обслуживанию по состоянию, при котором используется непрерывный мониторинг ключевых параметров высоковольтного выключателя для прогнозирования необходимости технического обслуживания, а не полагается на фиксированный график. Такой подход максимизирует доступность выключателя и сводит к минимуму риск неожиданных сбоев.

Ключевые параметры, которые следует контролировать, включают в себя: синхронизацию рабочего механизма, ход и сопротивление контакта, плотность и давление газа SF6, температуру критических компонентов и состояние электрической цепи. Современный высоковольтный выключатель может быть оснащен датчиками, которые постоянно контролируют эти параметры и сообщают о них в центральную систему управления. Это позволяет группам технического обслуживания выявлять проблемы на ранней стадии, прежде чем они станут серьезными. Продукция нашего завода по высоковольтным автоматическим выключателям совместима с рядом систем мониторинга состояния, что позволяет нашим клиентам реализовать стратегию технического обслуживания с учетом состояния. Мы также обеспечиваем комплексное обучение обслуживающего персонала проверке, тестированию и ремонту нашего оборудования.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Как определить правильную отключающую способность при коротком замыкании для моего применения?

Ответ: Отключающая способность короткого замыкания должна быть равна или превышать максимальный расчетный ток повреждения в точке установки выключателя. Это определяется детальным исследованием энергосистемы, в котором учитываются источники тока повреждения (генераторы, сеть), полное сопротивление трансформаторов, линий электропередачи и кабелей, а также конфигурация системы. В результате исследования будут получены значения симметричного тока короткого замыкания (кА) и отношения X/R, которое определяет асимметричный ток. Номинальный ток отключения автоматического выключателя при коротком замыкании, который является симметричным значением, должен быть больше расчетного симметричного тока, а выключатель также должен быть способен отключать асимметричный ток. Наша команда инженеров Lugao Power Co.,Ltd. могу помочь с этим расчетом.

Вопрос 2: В чем разница между обесточенным резервуаром и автоматическим выключателем под напряжением?

Ответ: В баковом высоковольтном выключателе прерыватель размещен в заземленном металлическом корпусе. Это обеспечивает явное преимущество в плане безопасности, поскольку высокое напряжение закрыто, а корпус находится под потенциалом земли. Обычно их легче обслуживать, и они обеспечивают большую гибкость конструкции для дополнительного оборудования, такого как трансформаторы тока. В баковом выключателе под напряжением прерыватель находится под высоким напряжением, а бак не заземлен. Резервные выключатели под напряжением легче и имеют меньшие диэлектрические потери, что делает их более эффективными в некоторых случаях. Выбор зависит от конструкции конкретной подстанции и инженерной философии предприятия.

Вопрос 3. Как мне выбрать между элегазовым выключателем и экологически эффективной альтернативой?

Ответ: Выбор зависит от требований применения и экологических приоритетов оператора. Элегазовые выключатели зарекомендовали себя как высокая надежность и отличная отключающая способность, и они доступны для всех уровней напряжения. Экологичные альтернативы, такие как AirPlus, предлагают значительно более низкий ПГП, что делает их привлекательными для организаций, стремящихся к устойчивому развитию. Однако эти альтернативы могут иметь более высокую первоначальную стоимость и могут быть недоступны для всех уровней напряжения. Наша фабрика в Lugao Power Co.,Ltd. предлагает как элегазовые, так и экологически эффективные варианты, позволяя нашим клиентам сделать выбор, сочетающий в себе производительность, стоимость и экологическую ответственность.

Вопрос 4. Каково значение переходного восстанавливающегося напряжения (TRV) при выборе автоматического выключателя?

Ответ: TRV – это напряжение, которое появляется на контактах высоковольтного выключателя сразу после разрыва дуги. TRV может быть сложным, с высокой скоростью нарастания и пиковым значением и зависит от индуктивности и емкости системы. Высоковольтный автоматический выключатель должен быть способен выдерживать срабатывание ТРВ без повторного включения. Это критический фактор при определении отключающей способности, особенно для выключателей, расположенных рядом с трансформаторами или реакторами. Команда инженеров нашего завода может помочь оценить требования ТРВ для вашего конкретного применения и выбрать автоматический выключатель с соответствующими номинальными возможностями ТРВ.

Вопрос 5: Как часто необходимо обслуживать высоковольтный выключатель?

Ответ: Частота технического обслуживания зависит от типа выключателя и условий эксплуатации. Элегазовые выключатели обычно требуют проверки и технического обслуживания каждые 5–10 лет, в зависимости от рекомендаций производителя и количества операций. Техническое обслуживание включает проверку плотности газа, износа контактов и рабочего механизма. Благодаря интеграции систем мониторинга состояния мы можем перейти к подходу к техническому обслуживанию на основе состояния, при котором техническое обслуживание выполняется только тогда, когда данные мониторинга указывают на необходимость.

Заключение: правильный выбор для надежного будущего

Выбор подходящего высоковольтного автоматического выключателя является критически важным инженерным решением, которое влияет на безопасность, надежность и экономические показатели энергосистемы на протяжении десятилетий. Тщательно рассмотрев электрические характеристики, варианты технологий, факторы окружающей среды, затраты в течение жизненного цикла и стратегии обслуживания, инженеры могут сделать осознанный выбор, который обеспечит долгосрочную целостность их сети. Решение требует глубокого понимания требований приложения и тщательной оценки доступных опций. В Lugao Power Co.,Ltd. мы стремимся поддерживать наших клиентов на протяжении всего процесса выбора, предоставляя экспертные рекомендации, надежные продукты и комплексную послепродажную поддержку.

Мы приглашаем вас узнать больше о нашем широком ассортименте высоковольтных выключателей и связаться с нашей командой инженеров для получения консультации по вашему конкретному применению. Наш опыт в сочетании с приверженностью качеству и инновациям гарантирует, что вы получите решение, идеально соответствующее вашим потребностям.Свяжитесь с Lugao Power Co.,Ltd. сегоднячтобы узнать, как мы можем помочь вам защитить и оптимизировать вашу энергосистему.
