Как высоковольтные автоматические выключатели обеспечивают баланс между надежностью, эффективностью и безопасностью в энергосистемах?

В огромной, гудящей сети современной энергосистемы бушует тихая битва. С одной стороны, спрос на надежную, бесперебойную электроэнергию проходит через сотни километров линий электропередачи и трансформаторов. С другой стороны, постоянная угроза сбоев — ударов молний, ​​упавших деревьев, отказов оборудования — которые могут вызвать разрушительные токи, проходящие через систему. Хранителями этого хрупкого баланса являютсяВысоковольтный выключатель. Это не просто переключатели; это сложные электромеханические системы, которые должны выполнять парадоксально простую, но чрезвычайно сложную задачу: передавать нормальный ток нагрузки без потерь в течение многих лет, но в течение миллисекунд прерывать огромный ток неисправности. В этом суть инженерной задачи: как высоковольтный автоматический выключатель сбалансирует три важнейших столпа работы энергосистемы — надежность, эффективность и безопасность, — часто действующие в противоположных направлениях?

Ответ заключается в сочетании передовых физических принципов, тщательного инженерного проектирования и интеллектуальной системной интеграции. Надежность достигается за счет использования прочных материалов, большого запаса прочности и превентивной диагностики. Эффективность оптимизируется за счет контактов с низким сопротивлением, минимальной рабочей энергии и длительных интервалов технического обслуживания. Безопасность обеспечивается за счет использования инертных дугогасительных средств, надежных блокировок и возможности дистанционного управления. Высоковольтный автоматический выключатель должен служить идеальным проводником в нормальных условиях и идеальным изолятором в условиях неисправности — двойственность, которая достигается за счет точного контроля дуги. Баланс – это не статическая точка, а динамическая, развивающаяся цель по мере развития технологий и изменения требований к сети. В этой статье будут рассмотрены основные компоненты этого баланса, исследованы физические, механические стратегии и стратегии управления, которые позволяют современному высоковольтному выключателю превосходить все три основных компонента. Мы также поделимся техническими спецификациями и информацией об эксплуатации, которые помогут при проектировании и выборе этих критически важных компонентов.

Оглавление

• 1. Физика прерывания: как гаснет дуга?
• 2. Основа надежности: что делает автоматический выключатель надежным на протяжении десятилетий?
• 3. Основа эффективности: как автоматический выключатель может минимизировать потери?
• 4. Основа безопасности: как обеспечивается защита персонала и систем?
• 5. Закон о балансе: как эти три столпа конфликтуют и взаимодействуют?
• Часто задаваемые вопросы (FAQ)
• Заключение: будущее конструкции автоматических выключателей

1. Физика прерывания: как гаснет дуга?

Чтобы понять, как высоковольтный автоматический выключатель выполняет свои основные задачи, мы должны сначала понять фундаментальную физику гашения дуги. При размыкании контактов выключателя под нагрузкой в ​​зазоре образуется электрическая дуга. Эта дуга представляет собой высокотемпературную плазму, проводящую ток, и, если ее не остановить, она будет продолжать нести ток короткого замыкания неопределенное время. Задача автоматического выключателя состоит в том, чтобы заставить эту дугу погаснуть при следующем естественном нулевом токе. Проблема заключается в том, что дуга создает ионизированный путь, который может быстро возгореться снова при повышении напряжения после нулевого тока. Ключом к успешному прерыванию является деионизация зазора и восстановление его диэлектрической прочности быстрее, чем нарастает переходное восстанавливающееся напряжение (TRV).

Основным механизмом гашения дуги в современных высоковольтных выключателях является использование дугогасительной среды. Это может быть газ гексафторид серы (SF6), вакуум или масло, каждое из которых имеет свой набор физических свойств. SF6 электроотрицательен, то есть его молекулы легко захватывают свободные электроны, предотвращая образование дугового канала. Это делает его исключительно эффективным как при высоких напряжениях, так и при больших токах. В конструкции выключателя используется этот принцип: подвижный контакт, соединенный с нагнетательным цилиндром, сжимает элегаз во время хода размыкания. Затем этот сжатый газ направляется через сопло в область дуги, сметая ионизированные частицы и охлаждая плазму. Это физический принцип, который позволяет высоковольтному выключателю прерывать огромные токи повреждения всего за 30–50 миллисекунд.

Взаимосвязь между этими конструктивными особенностями и общим балансом автоматического выключателя является тесной. Выбор прерывающей среды определяет воздействие на окружающую среду, требования к техническому обслуживанию и физические размеры оборудования. SF6, хотя и чрезвычайно эффективен, имеет высокий потенциал глобального потепления (ПГП), что приводит к растущему стремлению к альтернативам. Вакуумные выключатели, хотя и обеспечивают превосходные характеристики при среднем напряжении, требуют последовательного включения нескольких прерывателей для высоковольтных приложений. Таким образом, выбор прерывающей среды является ключевым элементом балансировки, поскольку он напрямую влияет на эксплуатационную надежность, стоимость и экологическую устойчивость автоматического выключателя.

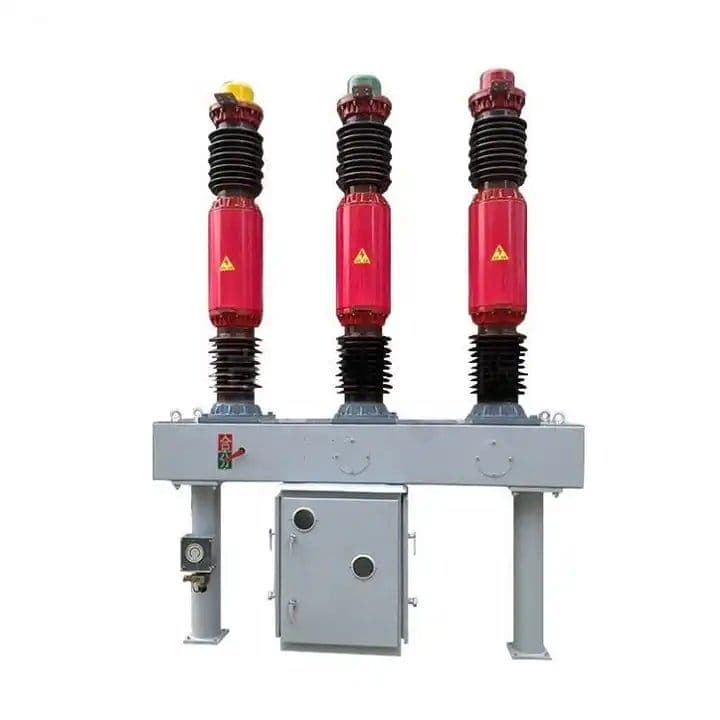

Наш завод в Лугао разработал ряд высоковольтных автоматических выключателей, которые оптимизируют процесс гашения дуги для различных задач. Для применений на уровне передачи (≥72,5 кВ) мы предлагаем элегазовые выключатели с усовершенствованной технологией нагнетания и самовзрыва, сочетающие высокую отключающую способность при коротком замыкании с низкой рабочей энергией. Механизм самовоспламенения использует саму энергию дуги для сжатия газа, уменьшая механическую энергию, необходимую для рабочего механизма, и повышая общую эффективность. В следующей таблице показаны типичные характеристики отключения наших моделей высоковольтных автоматических выключателей.

2. Основа надежности: что делает автоматический выключатель надежным на протяжении десятилетий?

В электроэнергетике надежность зачастую имеет высший приоритет. Высоковольтный автоматический выключатель является стратегическим активом, и его выход из строя может иметь катастрофические последствия. Надежность не достигается с помощью одной функции; это результат продуманной философии проектирования, которая включает в себя выбор материалов, механическое проектирование, устойчивость к окружающей среде и прогнозирующую диагностику. Современный высоковольтный автоматический выключатель должен быть способен бездействовать месяцами и даже годами, а затем, когда потребуется, с абсолютной уверенностью приводить в действие. Достижение такого уровня надежности является триумфом инженерной мысли.

Основа надежности – выбор материала. Для пути прохождения тока особенно важна контактная система. Контактные поверхности обычно покрыты серебром или сплавом серебра и вольфрама, выбранным из-за их высокой проводимости и устойчивости к контактной сварке. Контактное давление тщательно контролируется, чтобы поддерживать низкое сопротивление, не вызывая чрезмерного износа во время длительного закрытого положения. Используемые смазочные материалы специально разработаны для длительного срока службы механического механизма. Смазки выбираются за их способность сохранять свои свойства в широком диапазоне температур, обеспечивая стабильную работу выключателя на протяжении всего срока его службы. Это не готовые компоненты; они разработаны специально для требовательных условий эксплуатации высоковольтных выключателей.

Механическая конструкция рабочего механизма не менее важна. Механизм должен быть способен перемещать массу подвижного контактного узла с достаточной скоростью для достижения требуемого времени прерывания, многократно и надежно в течение тысяч операций. Это достигается за счет комбинации пружинных, гидравлических или пневматических систем накопления энергии. Пружинные механизмы, хотя и более простые по конструкции, должны иметь пружины, способные сохранять свою силу на протяжении десятилетий. Вот почему пружины часто предварительно натягиваются на заводе, а механизм спроектирован таким образом, чтобы свести к минимуму количество движущихся частей, что снижает вероятность механического износа и выхода из строя.

Экологическая устойчивость является еще одним ключевым элементом надежности. Высоковольтные автоматические выключатели часто устанавливаются на открытом воздухе, где они подвергаются воздействию дождя, снега, льда, солевых брызг и экстремальных температур. Газ SF6 внутри прерывателя обеспечивает чистую и контролируемую среду для контактов, но внешняя конструкция должна быть защищена. Это достигается за счет тщательной конструкции корпуса, уплотнений и использования высококачественных коррозионностойких материалов. Используемый изолятор имеет решающее значение; керамические или полимерные изоляторы должны выдерживать напряжение и загрязнение окружающей среды. Наша фабрика вЛугао Пауэр Ко., Лтд.использует только высококачественные материалы, а наши автоматические выключатели протестированы на устойчивость к экстремальным условиям, что обеспечивает долгосрочную надежность.

Современные автоматические выключатели все чаще оборудуются системами контроля состояния. Эти системы контролируют рабочий механизм, давление газа, ход контактов и электрическую цепь. Эта информация используется для прогнозирования сбоев, позволяя планировать техническое обслуживание до возникновения проблемы. Интеграция датчиков, таких как оптоволоконные датчики тока и напряжения, предоставляет данные о состоянии выключателя в режиме реального времени, переводя техническое обслуживание с подхода, основанного на времени, на подход, основанный на состоянии. Это будущее надежности: не просто гарантировать, что высоковольтный автоматический выключатель сработает, когда это необходимо, но и знать, что он будет работать, со все возрастающей степенью уверенности. Комбинируя эти подходы, современные высоковольтные выключатели достигают уровня надежности, который невозможно было себе представить еще поколение назад.

3. Основа эффективности: как автоматический выключатель может минимизировать потери?

Эффективность в контексте высоковольтного выключателя не связана с преобразованием энергии из одной формы в другую. Речь идет о минимизации потерь в нормальном токоведущем состоянии и снижении энергии, необходимой для работы. Автоматический выключатель находится на пути потока мощности 99,9% времени, и любое сопротивление на этом пути способствует тепловым потерям (потери I²R) и снижению эффективности системы. Поэтому конструкция контактов и путь тока имеют решающее значение. Контактное давление должно быть достаточным, чтобы минимизировать контактное сопротивление, но при этом достаточно низким, чтобы избежать чрезмерного износа. Выбор материала является ключевой переменной; например, посеребренные контакты обеспечивают путь с исключительно низким сопротивлением. Более того, конструкция контактов оптимизирована, чтобы избежать перегрева или локального нагрева.

Рабочая энергия является еще одним фактором эффективности. Автоматический выключатель должен иметь возможность быстро размыкать и замыкать свои контакты. Энергия, необходимая для этой операции, берется из запасенного источника энергии, такого как взведенная пружина или гидроаккумулятор. Минимизация требуемой энергии уменьшает размер и стоимость механизма, снижает нагрузку на компоненты и способствует общей эффективности системы. Конструкция с самодутьем, в которой энергия дуги способствует сжатию закалочного газа, является ярким примером этого принципа. За счет использования собственной энергии дуги для облегчения процесса прерывания механическая энергия, требуемая от рабочего механизма, снижается, что повышает общую эффективность устройства.

Другим важным аспектом эффективности является скорость утечки газа SF6. SF6 — дорогой изолирующий газ, а также мощный парниковый газ. Любая утечка представляет собой как финансовые затраты, так и воздействие на окружающую среду. Современные высоковольтные автоматические выключатели разработаны с чрезвычайно низким уровнем утечки. Высококачественные уплотнения и точные производственные стандарты гарантируют, что газ будет удерживаться внутри прерывателя в течение всего срока его службы. Технология герметизации в сочетании с усовершенствованным контролем плотности газа гарантирует оптимальную работу автоматического выключателя без утечек в окружающую среду.

Эффективность высоковольтного выключателя распространяется не только на его собственную работу, но и на более широкую энергосистему. Обеспечивая быстрое и надежное прерывание неисправности, автоматический выключатель сводит к минимуму риск повреждения оборудования и перебоев в подаче электроэнергии, что может привести к огромным экономическим затратам. Автоматический выключатель является ключевым компонентом современной эффективной энергосистемы. Наши высоковольтные автоматические выключатели предназначены не только для превосходного выполнения своих функций, но и для повышения общей эффективности сети. В таблице ниже представлены ключевые особенности наших моделей автоматических выключателей, повышающие эффективность.

4. Основа безопасности: как обеспечивается защита персонала и систем?

Безопасность в контексте высоковольтного выключателя — это многогранная концепция. Он включает в себя защиту самой энергосистемы, защищая физическую инфраструктуру от термических и механических повреждений во время аварийных ситуаций. Это также предполагает защиту эксплуатационного персонала, защищая его от рисков, связанных с высоковольтным и высокоэнергетическим электрооборудованием. Нарушение безопасности может иметь катастрофические последствия, что делает его основной движущей силой проектирования. Безопасность не является дополнительной функцией; это основной принцип, встроенный в работу автоматического выключателя.

Безопасность начинается с самого прерывателя. Выбор изолирующей среды, такой как SF6, по своей сути обеспечивает преимущества в области безопасности. Газ инертен и негорюч, что исключает риск возгорания и взрыва, связанный с масляными выключателями. Герметичный прерыватель также защищает внутренние контакты от окружающей среды, гарантируя, что защитная функция автоматического выключателя не будет нарушена из-за внешнего загрязнения. Корпус спроектирован так, чтобы выдерживать внутреннее давление дуги, сдерживая любой потенциальный отказ и защищая персонал от последствий неисправности.

В дополнение к безопасности, присущей прерывателю, современный высоковольтный выключатель включает в себя широкий спектр защитных блокировок и функций защиты. Приводной механизм оснащен механическими блокировками, предотвращающими неправильную работу. Например, операция включения механически блокируется при подаче команды на размыкание, что предотвращает включение автоматического выключателя в случае неисправности. Электрическая цепь управления аналогичным образом защищена блокировками, чтобы предотвратить многочисленные операции, которые могут привести к повреждению механизма. Заземляющие выключатели часто встроены, обеспечивая видимый и проверяемый путь к земле для целей технического обслуживания. Эти блокировки необходимы для обеспечения безопасности персонала и надежности энергосистемы.

Еще одним важным аспектом безопасности является ограничение тока повреждения. Высоковольтный автоматический выключатель является основным устройством для отключения токов повреждения, и его способность делать это быстро сводит к минимуму продолжительность повреждения. Это снижает термическую и механическую нагрузку на компоненты системы, защищая трансформаторы, кабели и генераторы от повреждений. Быстро устраняя неисправность, автоматический выключатель также снижает риск вторичных отказов, таких как вспышка дуги или взрыв, которые могут подвергнуть опасности персонал. Помимо самого выключателя, для защиты персонала необходимы надлежащие процедуры безопасности и обучение. Автоматический выключатель спроектирован с возможностью дистанционного управления, что позволяет оператору безопасно находиться вдали от оборудования во время операции переключения.

Баланс между безопасностью и другими столпами имеет решающее значение. Автоматический выключатель, спроектированный с повышенным запасом прочности, может быть больше, тяжелее и дороже. Однако безопасность, обеспечиваемая оборудованием, является неоспоримым фактором. В таблице ниже представлены основные функции безопасности, встроенные в наш высоковольтный автоматический выключатель.

5. Закон о балансе: как эти три столпа конфликтуют и взаимодействуют?

До сих пор мы рассматривали надежность, эффективность и безопасность как три отдельных столпа. Однако истинная проблема проектирования высоковольтных выключателей заключается во взаимодействии между ними. Эти три цели часто противоречат друг другу. Например, конструкция, обеспечивающая максимальную надежность, может включать дополнительную избыточность, что приведет к увеличению веса и стоимости и потенциально снизит эффективность. В конструкции, максимизирующей эффективность, могут использоваться более легкие материалы, но эти материалы могут не обеспечивать такую ​​же долгосрочную надежность, как более тяжелые и надежные альтернативы. Искусство инженера по выключателям состоит в том, чтобы найти оптимальную точку баланса.

Рассмотрим случай контактной конструкции. Для достижения высокой надежности контакты должны быть спроектированы так, чтобы выдерживать электрические и термические напряжения тока повреждения. Для этого может потребоваться большая площадь контакта или более прочный материал, что может увеличить контактное сопротивление и снизить эффективность. И наоборот, для достижения высокой эффективности контактное сопротивление должно быть сведено к минимуму, но это может привести к тому, что конструкция будет более подвержена контактной сварке или эрозии. Инженер должен ориентироваться в этих противоречивых требованиях, выбирая материалы и конструкции, обеспечивающие наилучший компромисс. Аналогичным образом, приводной механизм должен быть высоконадежным, но его энергопотребление является фактором, влияющим на общую эффективность автоматического выключателя.

Эти три столпа также сотрудничают. Высоконадежный автоматический выключатель также безопаснее. Если автоматический выключатель ненадежен, он может не устранить неисправность, что приведет к катастрофическому отказу, который может поставить под угрозу как систему, так и персонал. Точно так же эффективный автоматический выключатель также более надежен, поскольку он работает при более низких температурах и оказывает меньшую нагрузку на свои компоненты. Использование технологии самообдува является прекрасным примером такого сотрудничества: она повышает эффективность за счет снижения рабочей энергии, но также повышает надежность за счет снижения механической нагрузки на механизм. Интеграция систем мониторинга состояния является мощным инструментом для одновременного улучшения всех трех основных направлений. Контролируя состояние автоматического выключателя, система может прогнозировать и предотвращать сбои, повышая надежность. Выявив неэффективные режимы работы, можно оптимизировать систему, повысив ее эффективность. А обеспечивая раннее предупреждение о потенциальных проблемах, систему можно использовать для повышения безопасности.

Баланс динамичен. По мере развития технологий определение оптимального баланса меняется. Внедрение новых материалов, новых датчиков и новых алгоритмов управления постоянно расширяет границы возможного. Будущее высоковольтных автоматических выключателей — это будущее еще большей интеграции, когда автоматический выключатель станет интеллектуальным коммуникационным узлом в цифровой сети. Это будет система не просто надежная, эффективная и безопасная, но и активно управляющая собственным здоровьем, прогнозирующая собственные потребности и оптимизирующая свою производительность. Это будущее, которое стремится создать наш завод в Лугао.

В следующей таблице показано, как выбор конструкции высоковольтного выключателя может повлиять на три основных компонента, демонстрируя присущие компромиссы.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Каков типичный срок службы высоковольтного выключателя и какие факторы влияют на его долговечность?

Ответ: Высококачественный высоковольтный выключатель, например, производимый Lugao Power Co.,Ltd., обычно имеет расчетный срок службы от 30 до 40 лет. Фактический срок службы зависит от нескольких факторов: количества прерываний тока повреждения (которые ухудшают работу дугогасительных контактов), частоты механических операций (которые влияют на механизм), окружающей среды (коррозия, температура) и качества обслуживания. Ухоженный элегазовый выключатель с ограниченным количеством аварийных срабатываний может легко превысить расчетный срок службы. Наши автоматические выключатели оснащены заменяемыми дугогасительными контактами, что обеспечивает экономичное продление срока службы. Регулярный мониторинг состояния и техническое обслуживание являются ключом к увеличению срока службы.

Вопрос 2. Как высоковольтный автоматический выключатель справляется с замыканием постоянного тока (DC), при котором нет естественного перехода через ноль?

Ответ: Высоковольтные автоматические выключатели в первую очередь предназначены для систем переменного тока, где ток естественным образом пересекает ноль дважды за цикл. Системы постоянного тока не имеют этого естественного нуля, что значительно затрудняет прерывание. При неисправностях постоянного тока автоматический выключатель должен обеспечивать нулевой ток. Обычно это достигается в системах высокого напряжения постоянного тока (HVDC) с использованием специального автоматического выключателя HVDC, который использует другой механизм прерывания, например гибридный подход, использующий силовую электронику для обнуления тока в сочетании с механическим переключателем для изоляции неисправности. Наш завод производит специализированные высоковольтные выключатели для систем HVDC, в которых используются эти передовые технологии.

Вопрос 3: В чем разница между конфигурацией автоматического выключателя с баком без нагрузки и баком под напряжением?

Ответ: В баковом выключателе прерыватель расположен в заземленном металлическом корпусе. Это обеспечивает явное преимущество в области безопасности, поскольку высокое напряжение закрыто, а корпус находится под потенциалом земли. В баковом выключателе под напряжением прерыватель находится под высоким напряжением, а бак не заземлен. Гидромолоты с несъемным баком обычно проще в обслуживании и обеспечивают большую гибкость конструкции, но они тяжелее и дороже. Резервные выключатели под напряжением легче и имеют меньшие диэлектрические потери, что делает их более эффективными в некоторых случаях. Обе конструкции производятся на нашем заводе Lugao Power Co.,Ltd., что предоставляет нашим клиентам возможность выбора в соответствии с их конкретными требованиями.

Вопрос 4. Каковы потенциальные экологические проблемы, связанные с элегазовыми выключателями, и как они решаются?

Ответ: SF6 имеет высокий потенциал глобального потепления (ПГП), что делает его мощным парниковым газом. Промышленность активно работает над сокращением выбросов SF6 за счет улучшения герметизации, ужесточения процедур обращения с газом и разработки альтернативных газов. Наша фабрика в Lugao Power Co.,Ltd. реализовала программу по минимизации утечек SF6 со скоростью менее 0,1% в год. Кроме того, мы активно разрабатываем высоковольтные выключатели, используя экологически эффективные альтернативы, такие как AirPlus (смесь газов со значительно сниженным ПГП), чтобы предоставить нашим клиентам более устойчивое решение. Переход к этим альтернативам является ключевым приоритетом наших исследований и разработок.

Вопрос 5: Как рассчитать необходимую отключающую способность автоматического выключателя на моей подстанции?

Ответ: Требуемая отключающая способность при коротком замыкании определяется максимальным током повреждения, который может протекать в месте установки автоматического выключателя. Это требует детального исследования энергосистемы, в котором учитываются сопротивление источника, сопротивление трансформатора и конфигурация сети. В ходе исследования будет рассчитан симметричный ток короткого замыкания (кА) и соотношение X/R, которое определяет постоянную составляющую тока повреждения. Номинальный ток отключения при коротком замыкании автоматического выключателя должен быть больше, чем этот расчетный ток, и он должен быть способен полностью отключить ток асимметричного повреждения. Команда инженеров нашего завода может помочь с этим расчетом и предоставить экспертную консультацию по выбору высоковольтного автоматического выключателя, подходящего для вашего применения.

Заключение: будущее конструкции автоматических выключателей

Высоковольтный автоматический выключатель — это шедевр инженерной мысли, который должен постоянно балансировать между конкурирующими требованиями надежности, эффективности и безопасности. Этот баланс достигается за счет тщательного выбора материалов, механического проектирования и системной интеграции. По мере того, как энергосистемы развиваются в направлении все большей сложности, с появлением большего количества возобновляемых источников энергии, распределенной генерации и соединений постоянного тока, требования к автоматическим выключателям будут только возрастать. Будущее высоковольтных автоматических выключателей заключается в интеграции интеллектуальных технологий, обеспечивающих техническое обслуживание по состоянию, оптимизацию производительности в реальном времени и плавную интеграцию в цифровую сеть. Скромный переключатель, защищающий сеть, становится сложным интеллектуальным узлом.

Лугао Пауэр Ко., Лтд. стремится возглавить эту эволюцию. Наша приверженность исследованиям и разработкам гарантирует, что наши высоковольтные автоматические выключатели находятся на переднем крае технологий, предлагая нашим клиентам лучший баланс производительности, надежности и устойчивости. Мы приглашаем вас ознакомиться с нашим ассортиментом продукции и связаться с нашей командой инженеров, чтобы обсудить ваши конкретные требования к энергосистеме. Планируете ли вы строительство новой подстанции, модернизируете существующую или стремитесь повысить эффективность своей сети, наша команда экспертов готова помочь.Свяжитесь с Lugao Power Co.,Ltd. сегоднячтобы узнать больше о нашем широком ассортименте высоковольтных выключателей.
