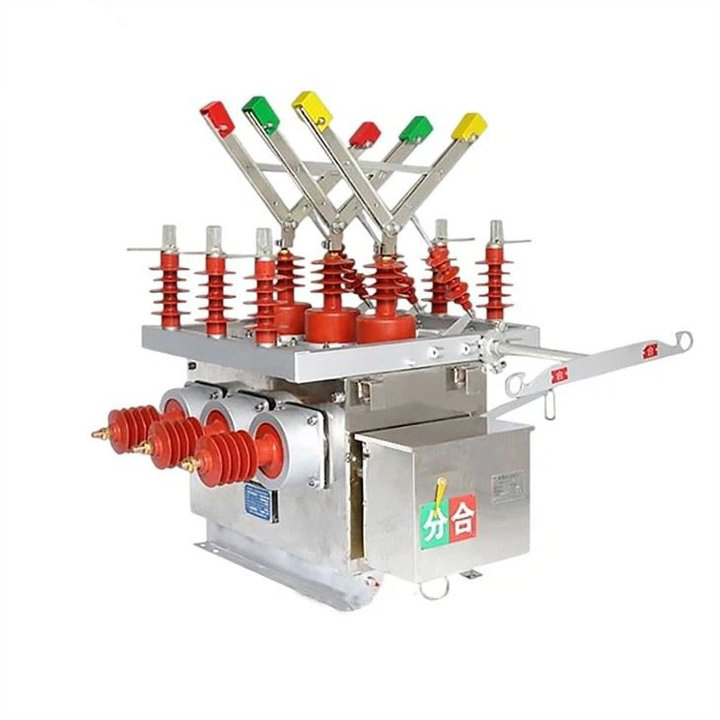

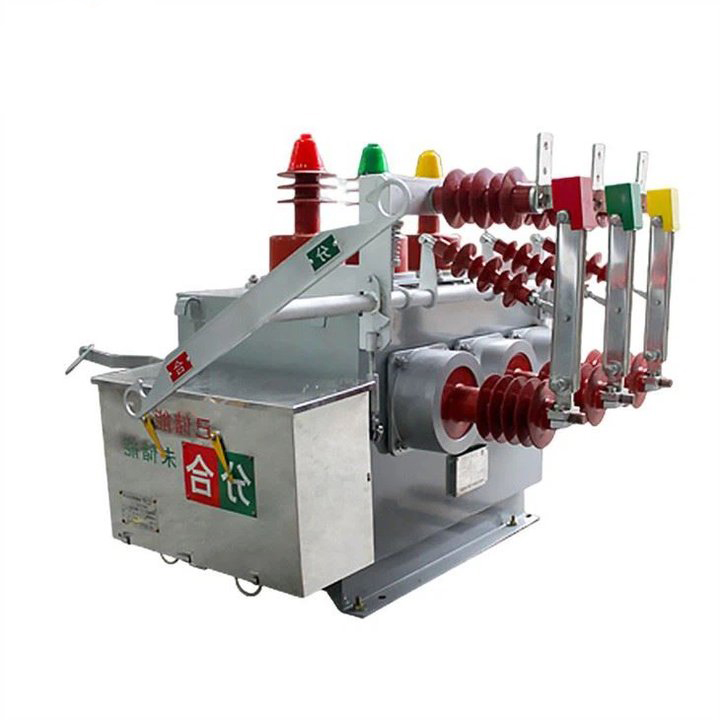

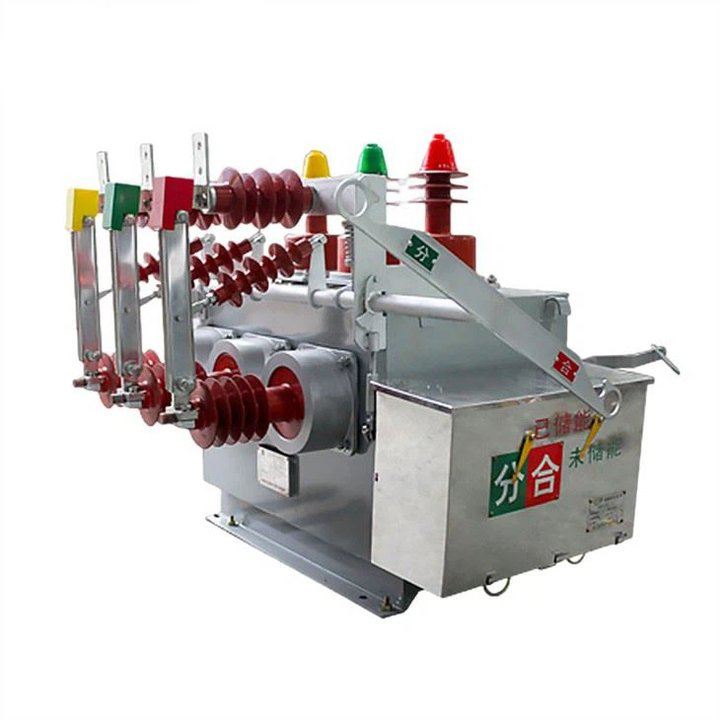

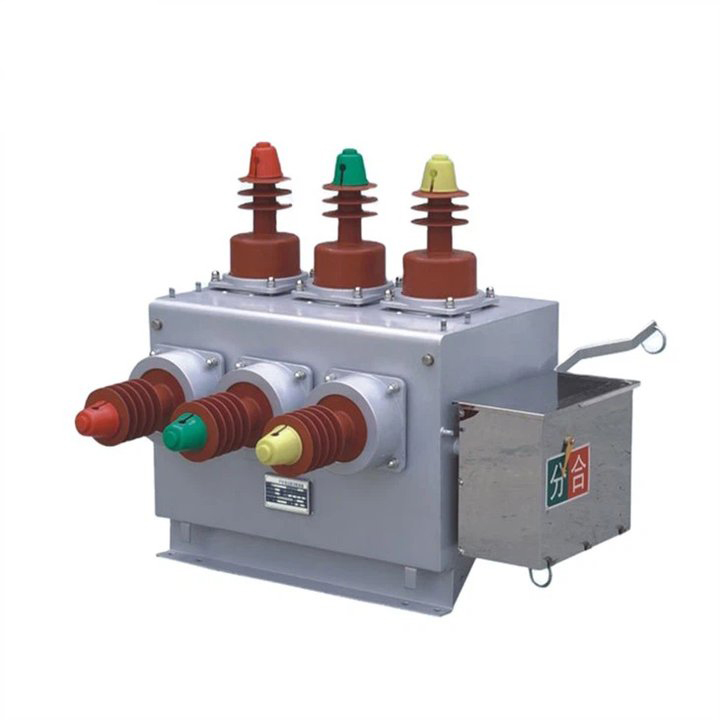

Вакуумный выключатель высокого напряжения типа 11 кВ ВК

LiuGao с гордостью является ведущим производителем вакуумных выключателей для наружного применения. Высоковольтный вакуумный выключатель типа ВК на 11 кВ, являющийся краеугольным камнем наружного распределительного оборудования, рассчитан на номинальное напряжение 12 кВ и трехфазный переменный ток частотой 50 Гц. Этот автоматический выключатель, используемый в основном в различных условиях, таких как сельские электросети, городские электросети, железные дороги, шахты, порты и другие системы распределения электроэнергии, играет решающую роль в наружных воздушных линиях электропередачи. Автоматический выключатель ZW10-12F, разработанный для точного отключения и замыкания токов нагрузки, реагирования на токи перегрузки и управления токами короткого замыкания в энергосистеме, служит жизненно важным компонентом для переключения и защиты электросети. Прочная конструкция и возможность использования вне помещений делают его подходящим для разнообразных применений, обеспечивая надежную работу в различных условиях окружающей среды. Выбирайте LiuGao, чтобы ознакомиться с передовыми инновациями, которые меняют стандарты вакуумных выключателей для наружного применения.

Отправить запрос

Описание продукта

Компания Liugao является поставщиком высоковольтных вакуумных выключателей типа VK на 11 кВ. Вакуумные выключатели высокого напряжения для наружного применения ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) представляют собой наружное распределительное оборудование, рассчитанное на номинальное напряжение 12 кВ и три- фаза переменного тока 50Гц. Он находит применение в сельских электросетях, городских электросетях, железных дорогах, шахтах, портах и других системах распределения электроэнергии. Специально разработанный для наружных воздушных линий, он эффективно справляется с такими задачами, как размыкание и замыкание токов нагрузки, токов перегрузки и токов короткого замыкания в энергосистеме, обеспечивая при этом защиту и переключение электросети.

В нашем вакуумном выключателе высокого напряжения для наружного применения ZW10-12 (ZW10-12, ZW10-12F, ZW10-12G) внутри корпуса используются специальные меры по борьбе с конденсацией, обеспечивающие оптимальную изоляцию внутри коробки. В методе передачи используется запатентованная технология, обеспечивающая простоту установки и надежную работу, предотвращающую проблемы с работой автоматического выключателя, вызванные механическими неисправностями. Этот молоток работает без необходимости использования масла или газа, что обеспечивает его компактную и легкую конструкцию. Благодаря защите ТТ он выдерживает большие шунтирующие токи, сводя к минимуму загрязнение и устраняя необходимость в обслуживании. Режим управления может быть электрическим или ручным, что обеспечивает универсальность в эксплуатации и обслуживании.

Подводя итог, можно сказать, что наружный вакуумный выключатель высокого напряжения ZW10-12 отличается прочной конструкцией, эффективной производительностью и способностью адаптироваться к различным сценариям распределения электроэнергии на открытом воздухе.

Вакуумный выключатель высокого напряжения типа 11 кВ ВК

Способ установки: боковой, средний.

Температура окружающего воздуха: верхний предел +40С, нижний предел -30С; ;

Высота над уровнем моря: ≤2000 м (если необходимо увеличить высоту, соответственно следует увеличить номинальный уровень изоляции);

Давление ветра: не более 700Па (эквивалентно скорости ветра 34м/с);

Амплитуда: интенсивность землетрясения 8 градусов;

Уровень загрязнения: Класс I;

Максимальная суточная разница температур: не более 25С.

Спецификация вакуумного выключателя высокого напряжения типа 11 кВ ВК

Модель		ZW10-12, ZW10-12F, ZW10-12G

Число	Параметр		Единица	Ценить
1	Номинальное напряжение		кВ	12
2	Номинальный ток		A	630
3	Номинальная частота		Гц	50
4	Выдерживаемое напряжение промышленной частоты		кВ	42/48
5	Импульсное напряжение молнии (пиковое значение)		кВ	75/85
6	Номинальный ток отключения при коротком замыкании		кА	16	20	25
7	Номинальный ток включения при коротком замыкании (пиковое значение)		кА	40	50	50
8	Номинальный кратковременно выдерживаемый ток		кА	16	20	25
9	Номинальный пиковый выдерживаемый ток		кА	40	50	50
10	Номинальная продолжительность короткого замыкания		S	4
Иль	Номинальная последовательность операций			Очки – 0,3 с – Суммарные баллы – 180 с – Суммарные баллы
12	Номинальное время отключения тока короткого замыкания		Второсортный	30
13	Механическая жизнь		Второсортный	10000
14	Подвижный контакт позволяет накапливать толщину износа		мм	3
15	Номинальное рабочее напряжение с пружинным приводом типа CT	замыкающая катушка	V	220 В постоянного или переменного тока
		Открытие катушки
16	Номинальный рабочий ток катушки отключения максимального тока		A	5
17	масса		Кг	150
