Компактное распределительное устройство среднего напряжения с элегазовой изоляцией и герметичным электрическим кольцом

Это компактное распределительное устройство среднего напряжения с элегазовой изоляцией и герметичным кольцевым основным блоком является флагманским продуктом Lugao. Благодаря полностью герметичной, не требующей обслуживания конструкции, он может обеспечивать распределение электроэнергии в электросетях напряжением 12 кВ, 24 кВ и 36 кВ по всему миру. Это кольцевое основное устройство также соответствует международным сертификатам, таким как CE, ISO и IEC. Являясь профессиональным поставщиком распределительных устройств, компания Lugao предлагает распределительные устройства с элегазовой изоляцией, которые полностью изолируют все высоковольтные компоненты от внешней среды. Металлическая конструкция обеспечивает безопасную эксплуатацию в самых сложных условиях: от подземных подстанций до береговых объектов.

Основные технические параметры

Типичная схема:

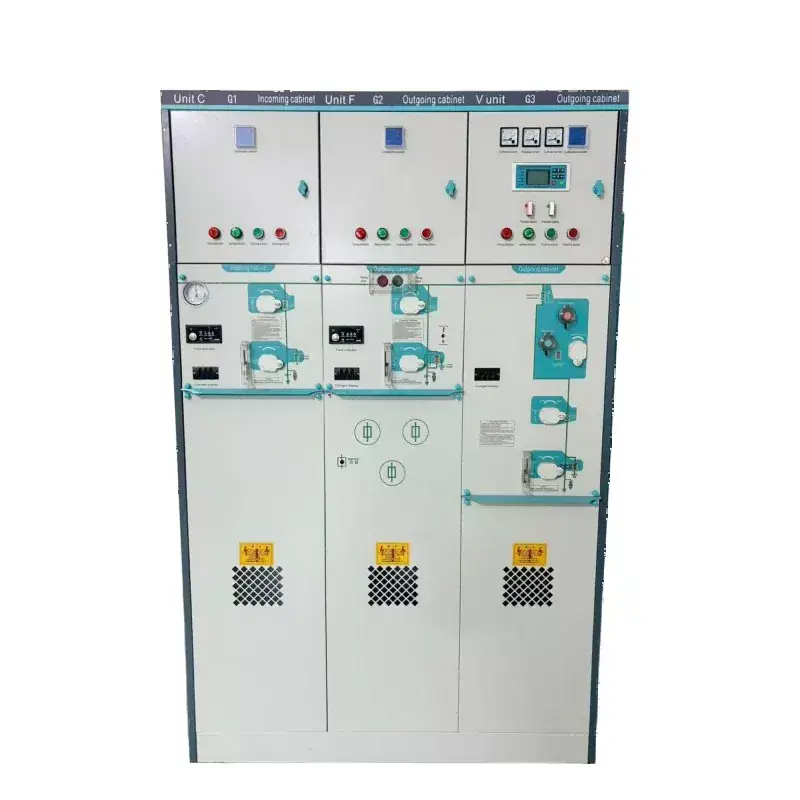

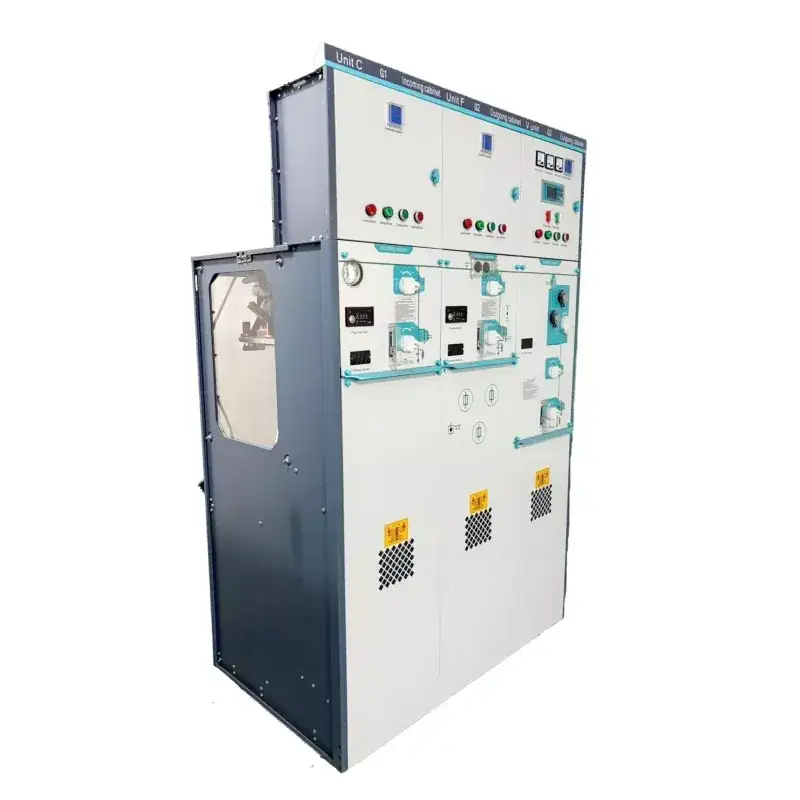

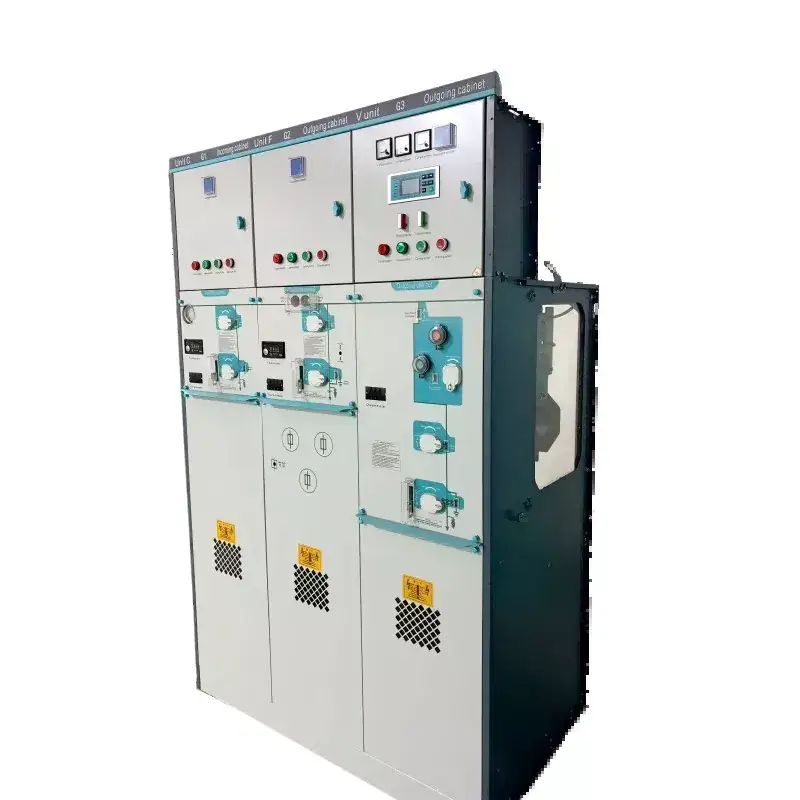

Детали продукта:

Что делает этот кольцевой основной блок уникальным?

1. Настоящая конструкция с полной изоляцией

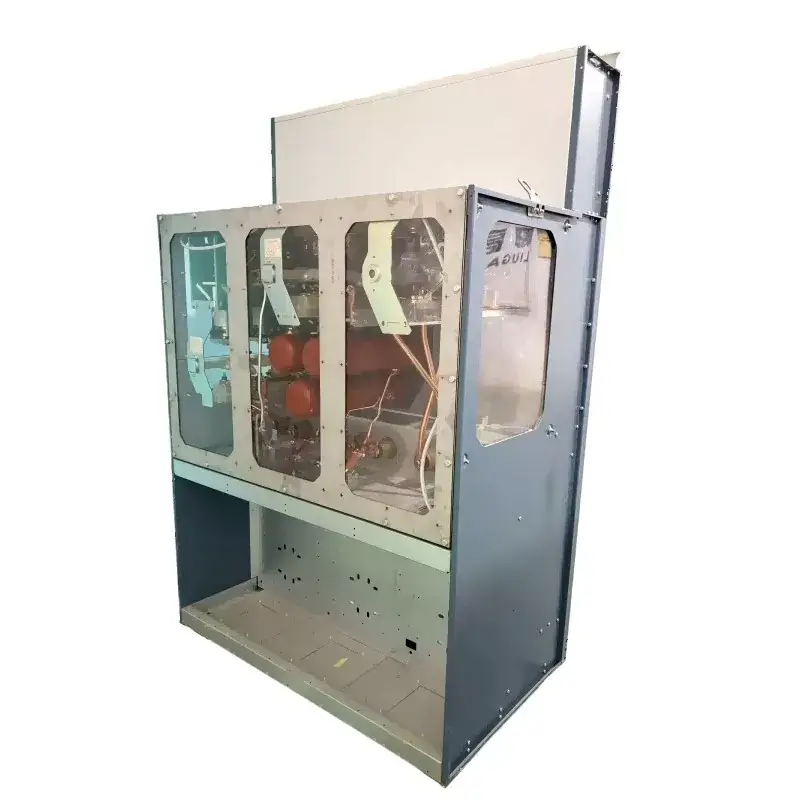

В отличие от традиционных распределительных устройств с воздушной изоляцией, компактные распределительные устройства среднего напряжения с элегазовой изоляцией и герметичным электрическим кольцом Lugao производятся с использованием технологии лазерной сварки в полностью герметичном резервуаре из нержавеющей стали. Все компоненты, находящиеся под напряжением, включая выключатели нагрузки, вакуумные выключатели, заземлители и главные шины, полностью герметизированы элегазом SF6. Это распределительное устройство с элегазовой изоляцией имеет высокий уровень защиты и полностью устойчиво к агрессивным средам, таким как влага и конденсат, пыль и загрязняющие вещества, переносимые по воздуху.

2. Компактный дизайн, небольшой размер и изысканный размер. Это компактное распределительное устройство значительно уменьшает занимаемую площадь. Его модульная конструкция позволяет использовать различные варианты конфигурации, сохраняя при этом небольшую площадь, что делает его пригодным для подземных распределительных сетей, компактных подстанций и промышленных объектов с ограниченным пространством.

3. Эксплуатация без технического обслуживания. Это полностью герметичное распределительное устройство исключает необходимость регулярного технического обслуживания высоковольтных компонентов. Таким образом, данное распределительное устройство с элегазовой изоляцией не требует пополнения запаса газа в течение 30-летнего расчетного срока службы.

Доступные конфигурации

Это компактное распределительное устройство среднего напряжения с элегазовой элегазовой изоляцией и герметичным кольцевым основным блоком включает ряд функциональных модулей для удовлетворения разнообразных требований применения, что обеспечивает гибкую конфигурацию в зависимости от конкретных потребностей клиента:

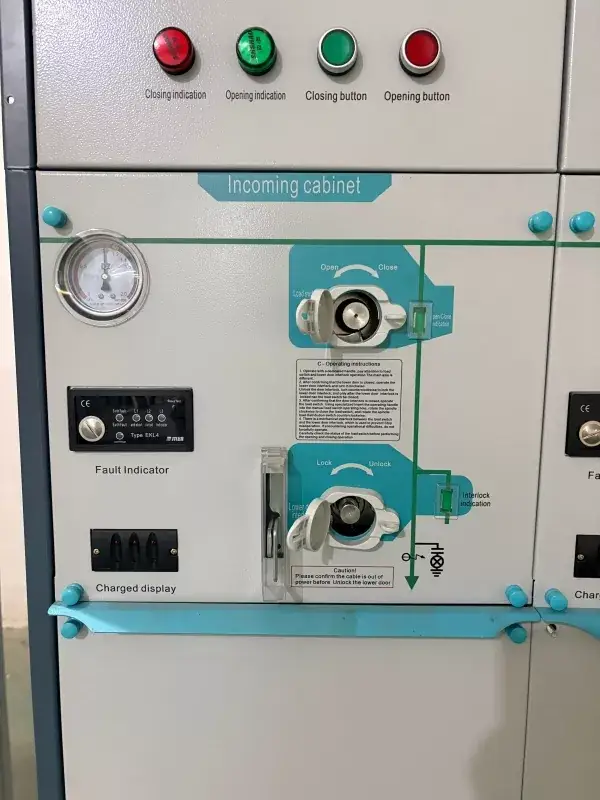

1. Модуль C – блок выключателя нагрузки

   Имеет трехпозиционный переключатель нагрузки (замыкающий-размыкающий-заземляющий).

   Предназначен для защиты трансформаторов и операций коммутации кабелей.

   Положение разрыва видно через встроенное смотровое окно

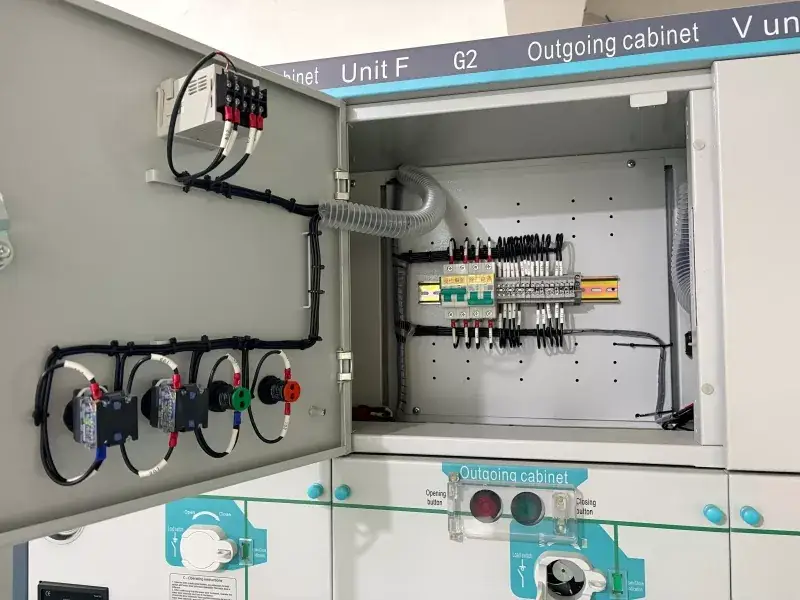

2. Модуль F – комбинированный блок предохранителей LBS.

   Интегрирует выключатель нагрузки с защитой на основе предохранителя.

   Обеспечивает функцию трехфазного отключения посредством спускового механизма.

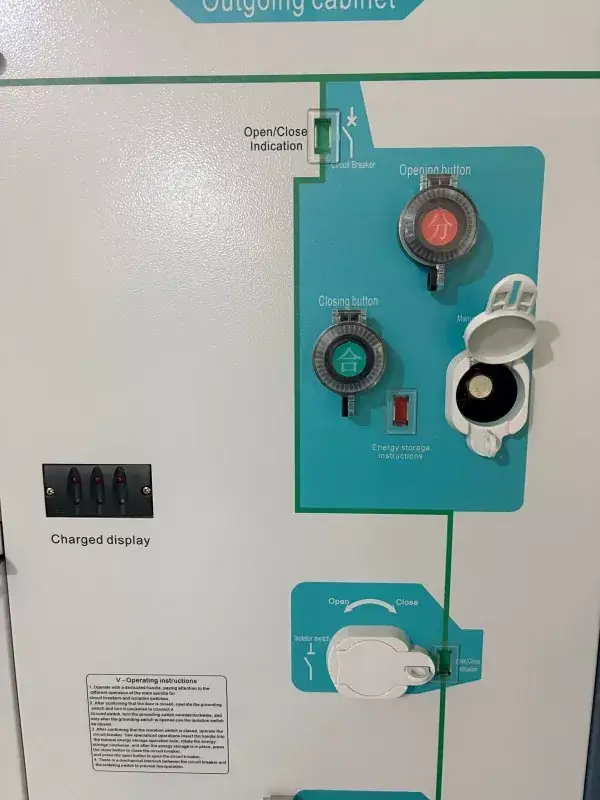

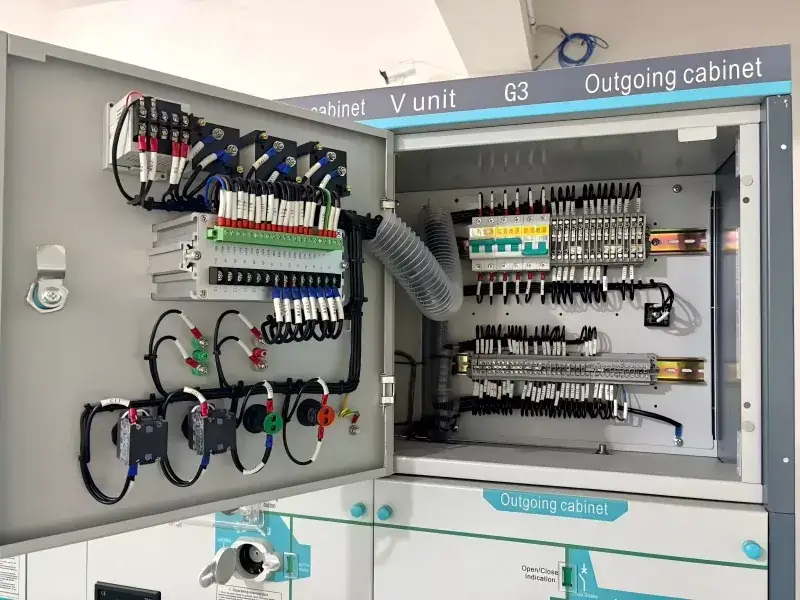

3. Модуль V – блок вакуумного выключателя

   Использует вакуумный выключатель для защиты кабелей и трансформаторов.

   Подходит для применений, требующих частых операций переключения.

   Поддерживает дополнительное встроенное реле защиты.

4. Модуль D – прямое кабельное подключение

   Обеспечивает прямое кабельное соединение без каких-либо коммутационных устройств.

   Предназначен для неотключаемых фидеров или стояков шин.

5. Модуль M – дозатор

   Оснащен трансформаторами напряжения и тока для целей измерения.

Включает тестовые терминалы и интерфейсы для монтажа приборов.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Что такое кольцевой основной блок?

Ответ 1: Это компактное распределительное устройство среднего напряжения с элегазовой изоляцией и герметичным электрическим кольцом представляет собой компактное распределительное устройство с элегазовой изоляцией, подходящее для распределения электроэнергии 12 кВ, 24 кВ и 36 кВ. В главном кольцевом блоке используется полностью герметичный резервуар из нержавеющей стали, содержащий элегаз, который изолирует все высоковольтные компоненты, включая выключатели нагрузки и вакуумные выключатели.

Вопрос 2: Какие конфигурации доступны для этого основного устройства кольцевой сети?

Ответ 2: Это компактное распределительное устройство имеет модульную конфигурацию:

Модуль C: Блок выключателя нагрузки для коммутации кабелей и трансформаторов.

Модуль F: Комбинация выключателя нагрузки и предохранителя для защиты трансформатора.

Модуль V: Вакуумный выключатель для частого срабатывания.

Модуль D: Прямое кабельное подключение для непереключаемых фидеров.

Модуль М: Блок учета с трансформаторами напряжения и тока

Вопрос 3: Можно ли расширить этот кольцевой основной блок в будущем?

Ответ 3: Да, дополнительные модули кольцевого основного блока можно подключить с помощью шинных соединителей с элегазовой изоляцией.

Вопрос 4: Какие функции безопасности включены?

Ответ 4: Механические блокировки, классификация внутренней дуги, сброс давления, заземлитель.

Вопрос 5: Каков срок доставки?

Ответ 5: Стандартные конфигурации есть в наличии; Изготовление индивидуальных моделей занимает около 20 дней. В случае неотложной необходимости обращайтесь за консультацией.
