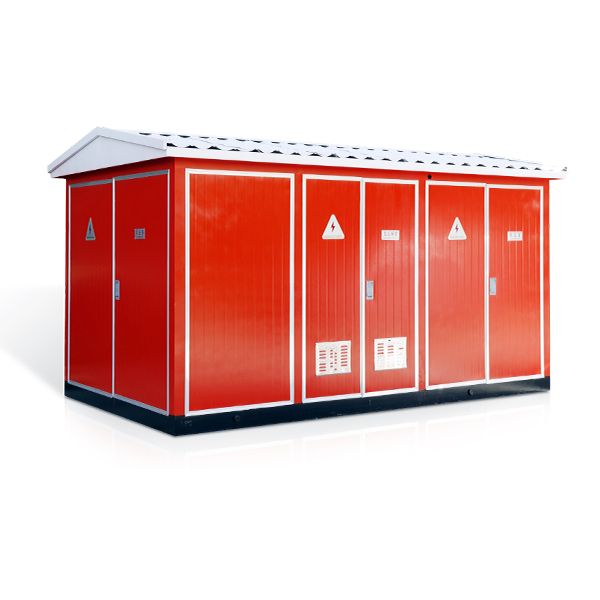

Умная/компактная коробчатая подстанция 24 кВ (20 кВ)

LiuGao является специализированным производителем интеллектуальных/компактных блочных подстанций 24 кВ (20 кВ), интеллектуальной/компактной блочной подстанции XBZ2/XBJ2 24 кВ (20 кВ), именуемой в дальнейшем подстанцией коробчатого типа, которая использует преимущества зарубежных подстанций коробчатого типа. . Он включает в себя новые технологии, передовые электрические компоненты и автоматизированную технологию HVILV для удовлетворения требований государственной автоматизации сетей и стандартов электроэнергетики. Подстанция сконфигурирована в виде одной коробки или нескольких коробок, собранных с распределительным устройством высокого напряжения, распределительным трансформатором, распределительным устройством низкого напряжения, оборудованием учета электроэнергии и оборудованием компенсации мощности. Интеллектуальные модули устанавливаются как на стороне высокого, так и на низковольтном уровне для обеспечения автоматизации распределительной сети, обеспечивая возможность дистанционного управления, измерения, сигнализации, регулирования и управления компьютерной системой. Данное оборудование подходит для различных объектов, включая городские высотные здания, жилые дома, промышленные и горнодобывающие предприятия, муниципальные сооружения и временные строительные объекты. Он предлагает такие преимущества, как высокая надежность, компактность, низкие инвестиции, простота обслуживания, надежная работа, эстетичный внешний вид, длительный срок службы и полная интеграция с окружающей средой.

Отправить запрос

Описание продукта

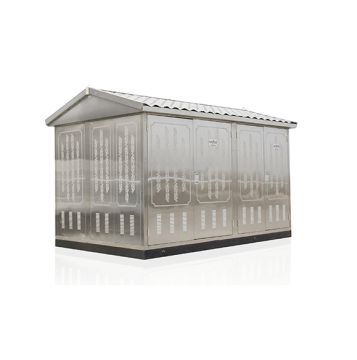

Компания Liugao является поставщиком интеллектуальных/компактных коробчатых подстанций напряжением 24 кВ (20 кВ). Корпус коробки тщательно разработан, вдохновлен передовыми зарубежными технологиями, и может похвастаться такими характеристиками, как надежность, теплоизоляция, вентиляция, стабильная работа, устойчивость к коррозии, защита от пыли, гидроизоляция, защита мелких животных и эстетически привлекательный внешний вид. Доступны различные материалы корпуса, в том числе стальные пластины, композитные пластины, пластины из нержавеющей стали, цементные пластины и другие.

В помещении высокого напряжения размещается высоковольтное распределительное устройство, такое как XGN15, HXGN17 или KYN28A, что упрощает прокладку входящих линий высокого напряжения, измерения высокого напряжения и отходящих линий высокого напряжения. Различные режимы электропитания, такие как питание кольцевой сети, питание терминала и двойное питание, могут быть организованы на стороне высокого напряжения. Дополнительно могут быть установлены высоковольтные измерительные элементы для выполнения требований по измерению. В главном выключателе обычно используется выключатель нагрузки или вакуумный выключатель, имеющий компактную и хорошо продуманную конструкцию с функцией защиты от неправильного срабатывания.

В помещении низкого напряжения размещается низковольтное распределительное устройство, такое как GGD, GCS или MNS, управляющее низковольтными входными линиями, реактивной компенсацией и низковольтными отходящими линиями. Сторона низкого напряжения имеет панельную или шкафную конструкцию для создания желаемой схемы электропитания для пользователей, обеспечивающей такие функции, как распределение мощности, распределение освещения, реактивная компенсация и учет электроэнергии. В первичном выключателе часто используется универсальный автоматический выключатель или интеллектуальный автоматический выключатель, что обеспечивает гибкость установки и простоту эксплуатации.

В трансформаторном зале допускается использование полностью герметичных масляных трансформаторов или трансформаторов сухого типа. Варианты масляных трансформаторов включают S9, S11, S13 или SH15, а трансформаторы сухого типа могут включать SCB10, SCB11, SGB10 или SCBH15. Клиенты могут настроить установку в соответствии со своими конкретными потребностями, обеспечивая большую избирательность и гибкость.

Крышка коробки имеет двухслойную структуру с пенопластом, заполняющим промежуточный слой, что обеспечивает отличную теплоизоляцию. Трансформаторный зал оснащен противоконденсационной системой и автоматическим контролем температуры, а также устройствами обогрева и охлаждения. Пылезащитные устройства стратегически расположены на дверном полотне и жалюзи за пределами боковой панели.
