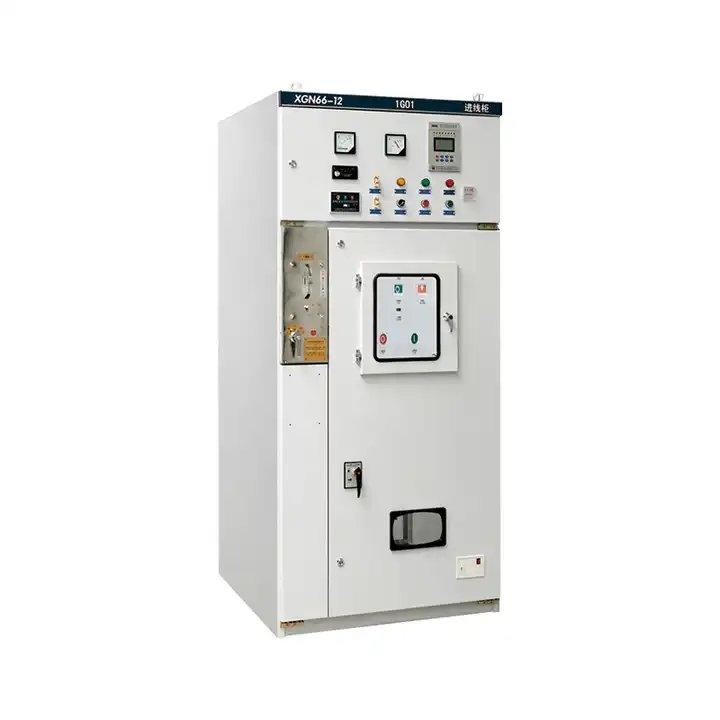

13,8 кВ MV HV -изолированный распределитель распределительного устройства

Lugao является выделенным производителем распределителя с помощью воздушного устройства MV MV MV MV MV HV, представляющий распределитель переменного устройства среднего напряжения XGN66-12. Специально разработанная для трехфазной системы AC 50/60 Гц 3,6 кВ-35 кВ, этот перехой с фиксированным типом металла облегчает эффективное прием и распределение энергии энергии. Доверяйте Lugao для надежных и передовых решений в высоком распределении высокого напряжения, обеспечивая оптимальную производительность в диапазоне применений напряжения.

Отправить запрос

Описание продукта

Lugao с гордостью стоит в качестве главного поставщика распределительного устройства высокого напряжения, представляя закрытый распределитель фиксированного типа XGN66-12 в качестве воплощения передовых технологий. Наша приверженность совершенству отражена в этом расширенном распределительном устройстве, предназначенном для соответствия самым высоким стандартам надежности и производительности в приложениях высокого напряжения. Доверьтесь Lugao для инновационных решений, которые устанавливают эталон в сфере высокого распределительного устройства. Это новое поколение высоковольтного электрического продукта плавно выравнивается с национальными стандартами, в том числе GB3906 и DLT404 отдела электрического департамента, а также соответствует строгому международному стандарту IEC62271 для распределительного и контрольного оборудования с 1 кВ от 1 кВ.

Этот распределитель устанавливает новый стандарт с его компактной конструкцией, занимая только 50% пространства по сравнению с обычным распределительным устройством. Выключатель схемы, ключевой компонент, может похвастаться исключительной надежностью и производительностью, включающим надежный «пять анти» взаимосвязанного механизма, известного благодаря его надежности и простоте.

Предназначенная для использования в помещении в 3,6 кВ, 7,2 кВ и 12-километровых трехфазных сегментов AC 50 Гц, этот распределительный устройства облегчает беспрепятственное принятие и распределение электрической энергии. Его многофункциональные возможности, охватывающие управление цепей, защита и мониторинг, делают его универсальным для развертывания в различных условиях, таких как электростанции, подстанции, промышленные и горнодобывающие предприятия, высокие здания и даже в кольцевых сетевых шкафах с кольцевыми основными единицами.

Приверженность придерживаться как национальных, так и международных стандартов подчеркивает посвящение Лугао предоставлению надежного, высокопроизводительного и технологически продвинутого решения в сфере высокого распределительного устройства.

13,8 кВ MV HV -изолированная операционная среда

1. Использование максимальной температуры не превышает 40 градусов, минимально не более -25 градусов

2. Относительная влажность: средневз суточная в размере не более 95%, среднемесячный средний не более 90% от высоты не превышает 1000 м (со временем может проконсультироваться с производителем)

3. Нет пожара, взрыва, тяжелого загрязнения, химической коррозии и сильных шоковых мест.

13,8 кВ MV HV -изолированные характеристики распределительных устройств.

Кабина, собранная структура без сварки, демонстрирует высокую механическую прочность и художественный вид, что делает ее идеальным решением для распределительного устройства высокого напряжения.

Задняя верхняя часть посвящена переключанию отключения вращения GN30-12, в то время как нижняя часть размещает выключатель отключения GN19-12C. Механическое устройство блокировки, работающее в соответствии с указанными процедурами, обеспечивает надежную безопасную защиту как для персонала, так и для оборудования в рамках распределительного устройства высокого напряжения.

Основным используемым коммутатором является тип моноблока, предоставляющий такие параметры, как ZN63-12 (VS1-12) и VD4-12, повышая универсальность и функциональность распределительного устройства высокого напряжения.

Используя обязательный метод механической блокировки в блокировках между основными переключателями, разъединяющими и дверями кабины, система соответствует «пятипользовательской» функции блокировки. Эта функция допускает случайные комбинации с основным блок кольца, обеспечивая повышенную гибкость и безопасность в работе распределительного устройства высокого напряжения.

13,8 кВ MV HV Спецификация распределительных устройств HV.

Основные технические параметры и компоненты распределительного устройства и модели компонентов

Нет.	Элемент	Единица	Технические параметры
1	Оцененное напряжение	Кв	3,6,7,2,12
2	Номинальная частота мощности выдерживает напряжение	Кв	земля, то же самое: 42; Перелом: 45
3	Оцененный импульс молнии выдерживает напряжение	Кв	земля, то же самое: 75; Перелом: 85
4	Частота скорости	Гц	50
5	Рейтинг тока	A	6 301 250
6	Номинальный ток разрыва короткого замыкания (пик)	Кв	20,25,31,5
7	Номинальный ток закрытия короткого замыкания (пик)	Кв	50,63,80.
8	Оцененный динамический стабильный ток (пик)	Кв	50,63,80
9	Молния Электрический стабильный ток 4s (RMS)	Кв	20,25,31,5
10	Защитный класс	聽	1p2x
11	Размеры (W мозг D Brain H)	мм	900x1000x2300
12	Масса	Кг	-600

Основные технические параметры выключателя вакуумной цепи Zn63-12Type

Нет.	Элемент	Единица	Технические параметры
1	Оцененное напряжение	Кв	12
2	Рейтинг тока	A	6 301 250
3	Оцененный ток разрыва короткого замыкания	Кв	20,25,31,5
4	Номинальный ток закрытия короткого замыкания	А	50,63,80
5	Оцененный короткий выдержанный ток (эффективное значение 4S)	А	20,25,31,5
6	Оцененный пик выдержанный ток (пик)	А	50,63,80
7	Механичная жизнь	Время	10000
8	Оцененный короткий разрыв текущего времени разрыва	Время	50
9	Оценка эксплуатационная последовательность		of-0,3S-C IS-180S-C o
10	Контактная голова расстояния	мм	11 ± 1
11	Контактный удар	мм	4 ± 0,5
12	Межфазное центральное расстояние	мм	210
13	Скорость открытия	РС	1,2 ± 0,2
14	Скорость закрытия	РС	0,6 ± 0,2
15	Время открытия	РС	≤60
16	Время закрытия	РС	≤75
17	Три - синхронизация открытия фазы	РС	≤2
18	Закрытие отскока	РС	≤2
19	Loop resistance	один	≤45
20	Накопленная допустимая толщина износа контактной головки	мм	3
