Разъединитель высокого напряжения 132 кВ для наружного применения

LuGao с гордостью является ведущим производителем наружных разъединителей высокого напряжения 132 кВ. Это важное оборудование, специально разработанное для использования вне помещений в электрических системах трехфазного переменного тока частотой 50 Гц, эффективно включает и выключает высоковольтные цепи в условиях холостого хода. Он облегчает плавную зарядку или переключение цепи, а также играет решающую роль в отключении тока от шины, выключателя или другого высоковольтного электрического оборудования во время обслуживания цепи. Приверженность LuGao инновациям и надежности проявляется в сфере высоковольтных разъединителей. Выбирайте LuGao для смелых достижений, которые переопределяют стандарты производительности.

Отправить запрос

Описание продукта

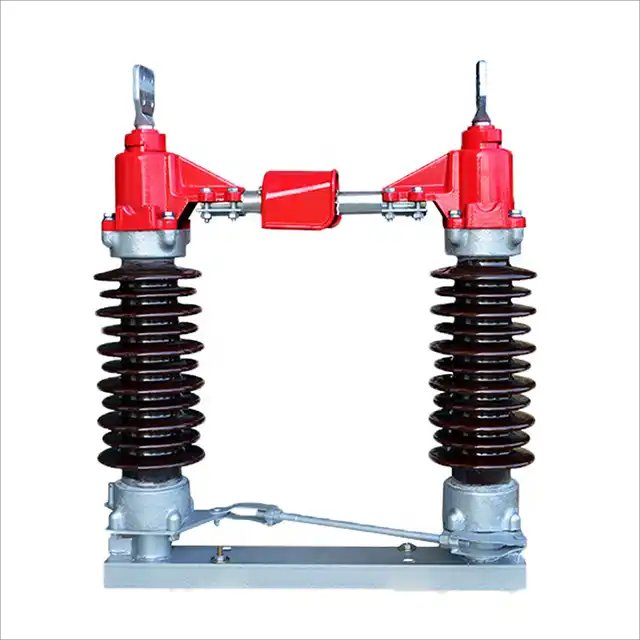

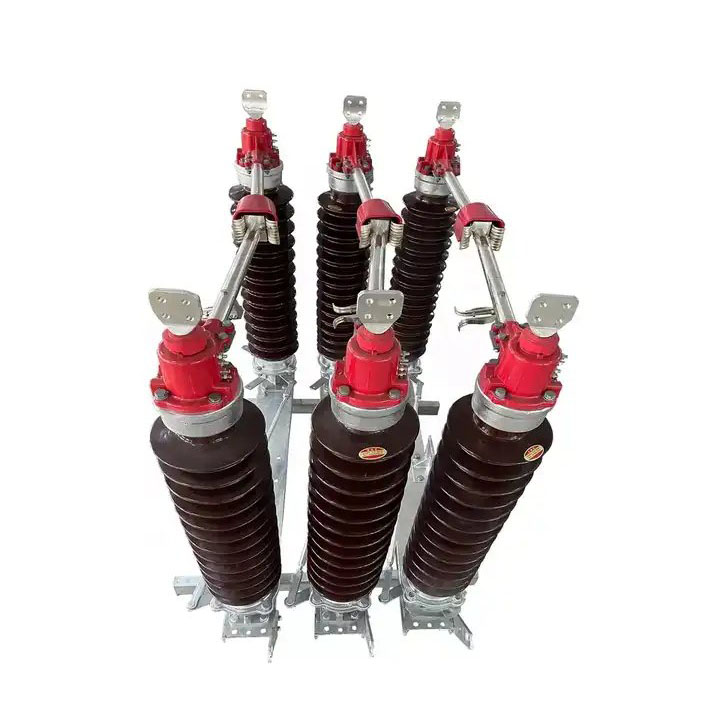

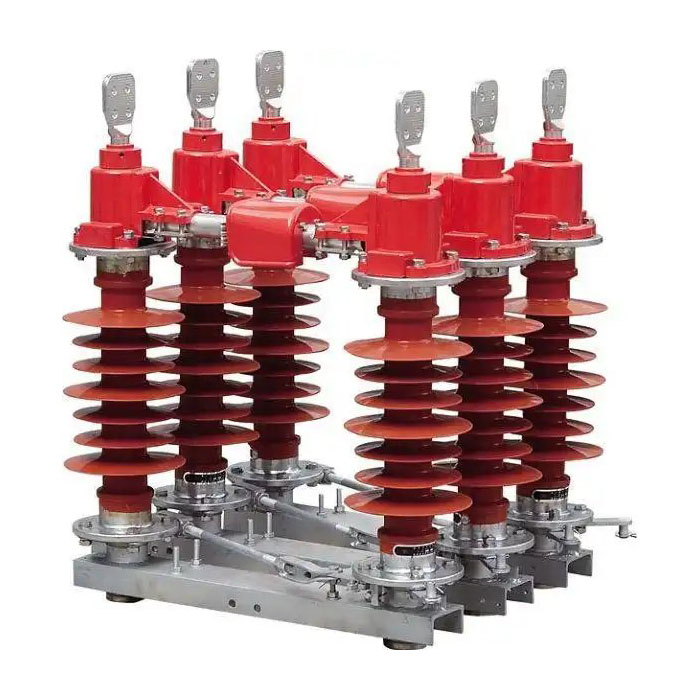

Компания Lugao является поставщиком наружных разъединителей высокого напряжения 132 кВ. Выключатель-разъединитель для наружного применения GW4 состоит из основания, изолирующей стойки, токопроводящей части и приводного механизма. Каждый столб оснащен двумя опорами, а верхний конец каждой опоры снабжен токопроводящим ножом. Контакты ножа расположены посередине двух стоек. На нижних концах стоек установлены несущие втулки. Приводимый в движение рабочим механизмом нож может поворачиваться горизонтально на 90° для выполнения требований открытия и закрытия. Наружный разъединитель предназначен для использования в электрических системах трехфазного переменного тока частотой 50 Гц для включения/выключения высоковольтной цепи при отсутствии нагрузки в цепи, что позволяет осуществлять зарядку или переключение цепи. Он также используется для отключения тока от шины, выключателя или любого другого высоковольтного электрооборудования во время обслуживания цепи.

Условия эксплуатации разъединителя высокого напряжения для установки вне помещений Lu Gao 132 кВ

1. Высота над уровнем моря: не более 3000м;

2. Температура окружающего воздуха: верхний предел – 40°С, нижний предел – -25°С;

3. Скорость ветра не превышает 35 м/с;

4. Интенсивность землетрясения более 8 градусов;

5. Уровень загрязнения не превышает II класса;

6. Толщина ледяного покрытия не более 10 мм;

7. На месте установки не должно быть огнеопасных и взрывоопасных мест, химической коррозии и сильной вибрации.

Спецификация разъединителя высокого напряжения для установки вне помещений Lu Gao 132 кВ

Тип		GW4-40.5	GW4-72,5	GW4-126	GW4-126G	GW4-145
Номинальное напряжение, кВ		40.5	72.5	126	126	145
Номинальный ток А		630 1250	630 1250	630 1250	630 1250	1250 2000
		2000 2500	2000 2500	2000 2500		2500
Кратковременно выдерживаемый ток (действующее значение), кА		20 31,5	20 31,5	20 31,5	20 31,5	20 31,5
		40(46)	40(46)	40(46)		40(46)
Пиковый выдерживаемый ток (пик), кА		50 80	50 80	50 80	50 80	50 80
		100(104)	100(104)	100(104)		100(104)
Номинальное кратковременно выдерживаемое напряжение промышленной частоты (действующее значение), кВ	каждому	80	140	185	185	275
				-230
	между перерывами	110	160	210	210	315
				-265
Выдерживаемое напряжение грозового импульса (пиковое), кВ	каждому	185	325	450	450	650
				-550
	между перерывами	215	375	520	550	750
				-630
Горизонтальная сила терминала N		550	735-750	1000	1000	1500
		-750
Вес сигнального столба, кг		80	200	240	300	3

Характеристики разъединителя высокого напряжения для наружного применения 132 кВ

Заводская съемка

Упаковка
