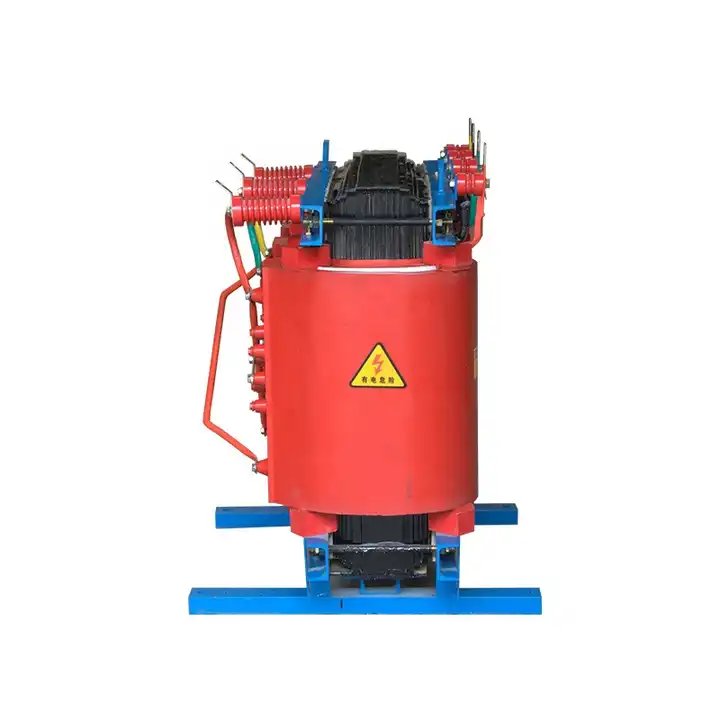

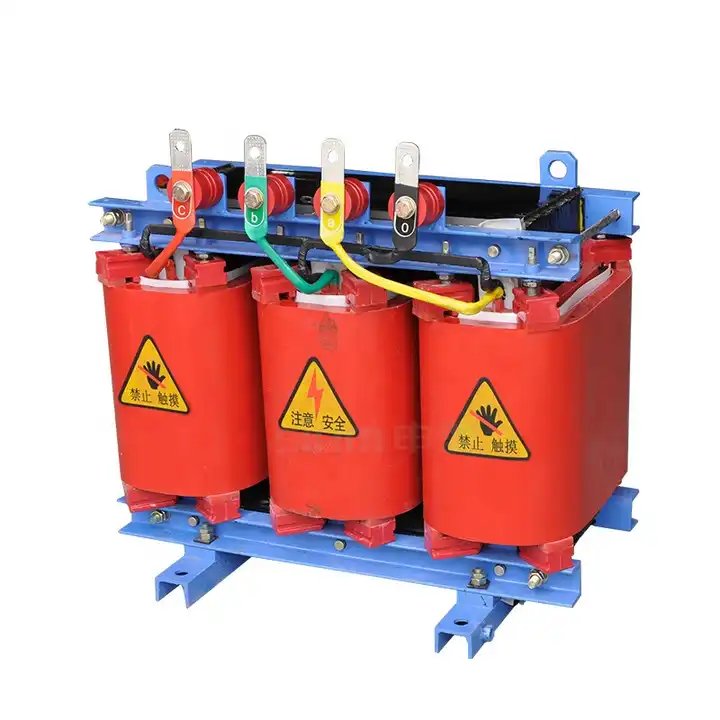

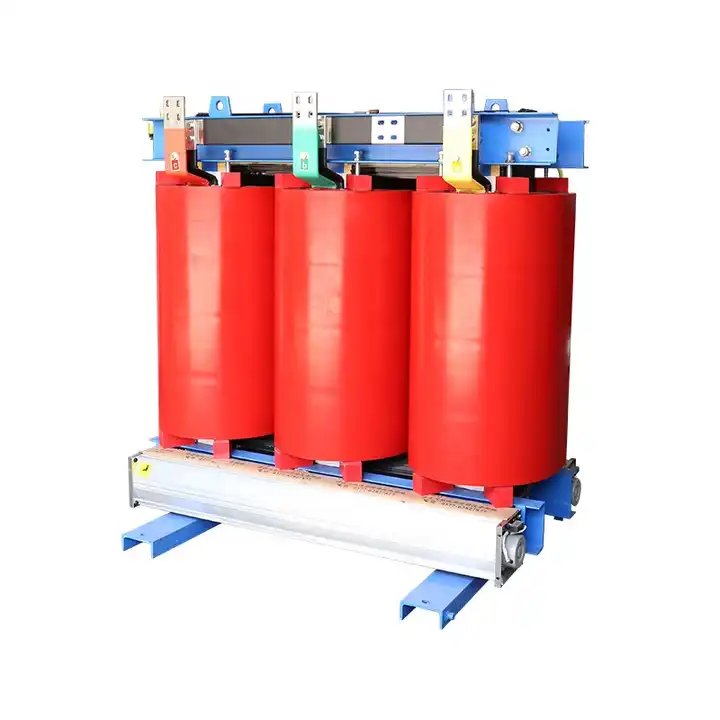

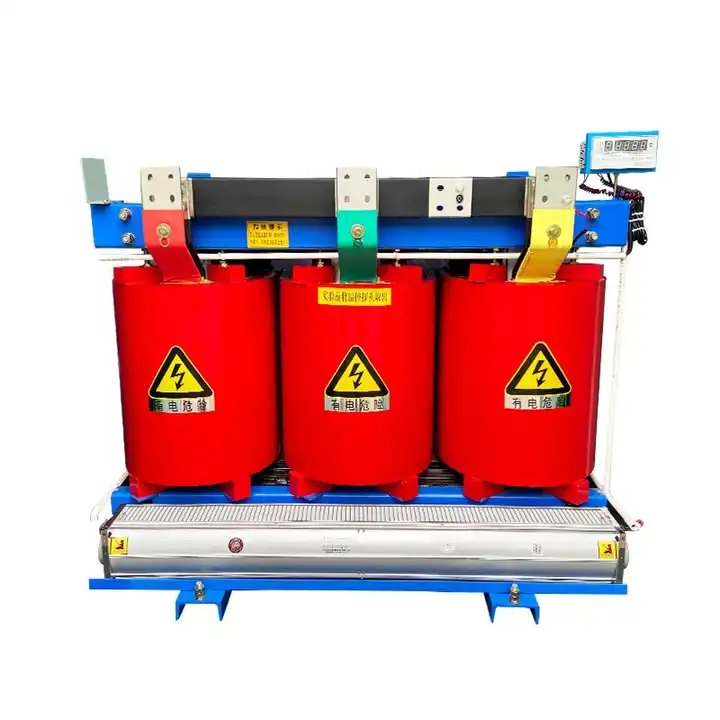

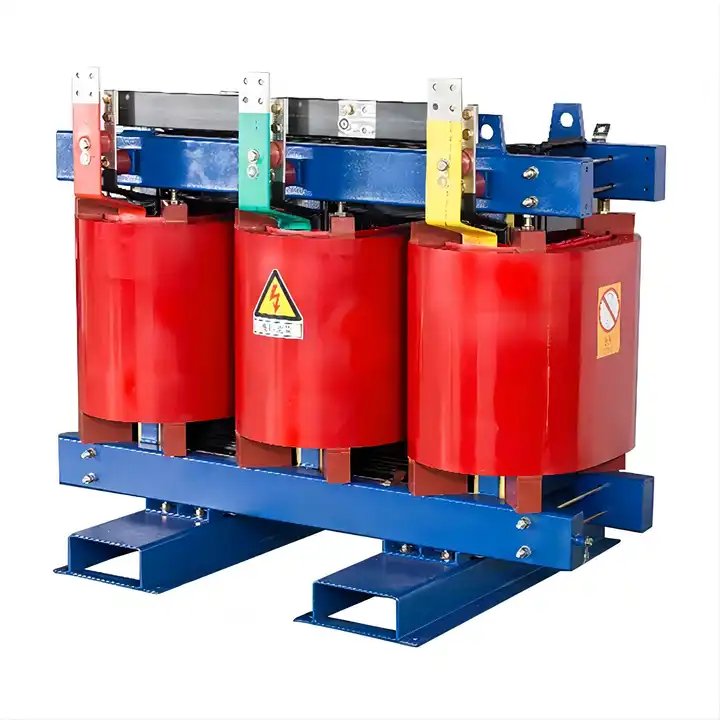

Высокочастотные силовые трансформаторы сухого типа 35 кВ

Лу Гао, являющийся производителем высокочастотных проводных силовых трансформаторов сухого типа на 35 кВ, Трансформатор сухого типа, соответствующий стандартам IEC726 и GB / T10228-1997, характеризуется впечатляющим набором характеристик. К ним относятся не только малые потери, компактная и легкая конструкция, но и минимальный уровень шума, влагонепроницаемость, высокая механическая прочность, огнестойкость, высокая перегрузочная способность и низкий уровень частичных разрядов. Эти трансформаторы находят широкое применение в системах передачи и распределения электроэнергии, особенно в центрах тяжелых нагрузок и местах с жесткими требованиями пожарной безопасности, что делает их универсальным и надежным выбором для различных условий эксплуатации.

Отправить запрос

Описание продукта

Lu Gao - поставщики трансформаторов сухого типа. Трансформатор сухого типа с неинкапсулированной катушкой выделяется своими многогранными качествами, уделяя особое внимание безопасности, надежности, энергоэффективности, противопожарной защите и взрывозащите, а также дополнительным преимуществам. простого обслуживания. Эффективность трансформатора сухого типа дополнительно повышается за счет тщательно разработанной конструкции катушки и процесса вакуумной пропитки, что обеспечивает устойчивость к частичному разряду и предотвращает любое снижение уровня изоляции на протяжении всего срока хранения. Строгие процессы квалификации, проводимые Национальным механическим и промышленным бюро и Национальной энергетической компанией, подтверждают соответствие трансформатора сухого типа национальным стандартам.

Этот трансформатор сухого типа хорошо адаптируется к суровым условиям, характеризующимся строгими требованиями к противопожарной безопасности, переменными нагрузками, отсутствием вентиляции, замкнутыми пространствами, грязью и влажностью. Его универсальность распространяется на различные объекты, такие как поля электростанций, системы метро, металлургические предприятия, больницы, высотные здания, центры судоходства, многолюдные жилые зоны и специализированные среды, такие как нефтехимические предприятия, атомные электростанции и атомные подводные лодки. В частности, на электростанциях трансформатор сухого типа с негерметизированной катушкой играет решающую роль в обеспечении безопасности, надежности и энергоэффективности, что делает его незаменимым компонентом инфраструктуры станции. Прочная конструкция и комплексные характеристики сухого трансформатора делают его идеальным решением для решения уникальных задач, возникающих в различных сценариях эксплуатации, способствуя повышению общей эффективности и безопасности электростанции.

высокочастотный провод 35КВ сушит рабочую среду силовых трансформаторов

1.Высота над уровнем моря ниже 1000м.

2.Самая высокая температура воздуха +40°C.

3.Самая высокая среднесуточная температура воздуха +30°C.

4. Самая высокая среднегодовая температура воздуха + 20 В.

5.Самая низкая температура наружного воздуха – 25°C.

6. Место установки: подходит для установки в местах, где нет опасности возгорания или взрыва, значительного загрязнения, химической коррозии или чрезмерной вибрации, как внутри помещения, так и снаружи.

Характеристики силовых трансформаторов сухого типа с высокочастотным проводом 35 кВ

1.Работа в установленных пределах: +40°C (самая высокая температура воздуха), +30°C (самая высокая среднесуточная температура) и +20°C (самая высокая среднегодовая температура).

2. Подходит для трансформаторов сухого типа на высоте ниже 1000 м. Учитывайте крайние значения: -25°C (самая низкая температура наружного воздуха).

Вентиляция:

3. Для рассеивания тепла трансформаторам сухого типа необходим достаточный поток воздуха.

4. Трансформаторы сухого типа устойчивы к влаге; беречь от длительного воздействия повышенной влажности.

5. Трансформаторы сухого типа должны работать в указанных пределах нагрузки и напряжения.

6.Примите меры защиты от гармоник и колебаний напряжения.

7. Устанавливайте трансформаторы сухого типа в местах, где нет опасности возгорания/взрыва, загрязнения, коррозии или чрезмерной вибрации, как в помещении, так и на открытом воздухе.

8. Соблюдайте правила регулярного технического обслуживания в соответствии с рекомендациями производителя.

9. Трансформаторы сухого типа должны работать в пределах указанной перегрузочной способности.

10. Поддерживать низкий уровень шума в трансформаторах сухого типа.

Спецификация силовых трансформаторов сухого типа с высокочастотным проводом 35 кВ

Технические данные силового трансформатора сухого типа 10 кВ SCB(9) с литой смолой, класс изоляции F
				Потеря (кВт)			Уровень изоляции	Вес (кг)	Габаритные размеры (мм)			Габаритные размеры с защитным кожухом
Номинальная мощность	Группа напряжения (кВ)		Способ подключения		(120℃)	Ток холостого хода			(Л)	(Вт)	(ЧАС)	(Л)	(Вт)	(ЧАС)
(кВА)	ВН	ЛВ	Способ подключения	Без нагрузки	Нагрузка	%
10				0.15	0.325	4.5		130	600	450	490	900	800	850
20				0.185	0.63	4		170	600	450	560	900	800	850
30				0.215	0.75	3.2		330	620	450	650	1050	900	1000
50				0.305	1.055	2.8		380	620	450	750	1050	900	1000
63				0.37	1.28	2.7		440	750	500	760	1050	1000	1150
80				0.415	1.46	2.6		510	750	500	760	1100	1000	1150
100				0.45	1.665	2.4		590	750	500	890	1150	1100	1250
125	11		Дин11	0.53	1.995	2.2		650	1060	600	1020	1350	1050	1200
160	10.5	0.4		0.61	2.25	2.2	П/Ж	780	1060	600	1060	1400	1050	1250
200	10		Йин0	0.7	2.675	2		930	1060	710	1120	1450	1100	1350
250	6.3			0.81	2.92	2		1040	1100	710	1140	1500	1150	1400
315	6			0.99	3.67	1.8		1180	1150	710	1195	1500	1200	1450
400				1.1	4.22	1.8		1450	1260	870	1285	1600	1250	1600
500				1.305	5.17	1.8		1630	1290	870	1355	1600	1300	1650
630				1.51	6.22	1.6		1900	1450	870	1420	1800	1300	1700
630				1.46	6.31	1.6		1900	1500	870	1370	1850	1300	1650
800				1.71	7.36	1.6		2290	1550	870	1570	1900	1300	1800
1000				1.99	8.6	1.4		2700	1600	870	1665	1950	1300	1950
1250				2.35	10.26	1.4		3130	1680	1120	1765	2050	1350	2000
1600				2.755	12.42	1.4		3740	1750	1120	1860	2100	1400	2100
2000				3.735	15.3	1.2		4150	1770	1120	1865	2150	1500	2100
2500				4.5	18.18	1.2		4810	1870	1120	1950	2200	1500	2200
3150				5.78	23.7	1		5800	1950	1120	1900	2350	1600	2250
4000				6.7	28.5	1		7100	2100	1120	2050	2400	1600	2300
(Примечание): (Диапазон срабатывания высокого напряжения) ±5%; ±2×2,5%, Частота: 50 Гц.
