Liugao является европейским поставщиком коробчатых трансформаторных подстанций 10 кВ, 20 кВ, 30 кВ. Наша наружная коробчатая подстанция YBW-35 кВ включает в себя различные помещения, в том числе высоковольтную распределительную, низковольтную распределительную, комнату релейной защиты и трансформаторную. Материал корпуса высоковольтного переключателя, помещения низковольтного переключателя и помещения релейной защиты может быть выбран из пластины из алюминиевого сплава, стальной пластины или композитной плиты. Поверхность пластины из алюминиевого сплава подвергается анодированию для повышения коррозионной стойкости, а стальная пластина и детали стальной конструкции фосфатируются для обработки. Композитная плита обладает такими характеристиками, как яркий цвет, эстетичный внешний вид, теплоизоляция и огнестойкость. Трансформаторное помещение спроектировано без закрытой конструкции, но оснащено защитной сеткой, облегчающей вентиляцию трансформатора и рассеивание тепла, обеспечивая при этом безопасность как персонала, так и оборудования.

Помещение высоковольтного распределительного устройства может быть оборудовано распределительными шкафами JYNI-35, KYNI0-35 или выключателями нагрузки 35 кВ. Пользователи могут выбрать режим воздушного кабеля для входящих и исходящих кабелей напряжением 35 кВ. В помещении низковольтного распределительного устройства, если сторона низкого напряжения составляет 10 кВ, в нем можно разместить распределительное устройство X (GN2-1, KZNI-12, KYNI-12, HXGNII-10F, HX (GN26-10 (F)) кольцевую сеть. Когда напряжение на стороне низкого напряжения составляет 0,4 кВ, можно установить различные автоматические выключатели, в том числе серии DWI5T, серии ME, серии M, серии F, серии D220, серии CM, серии H, воздушные автоматические выключатели в литом корпусе серии S. (обычно исключая низковольтные распределительные шкафы для экономии места).

Европейская трансформаторная подстанция 10кВ, 20кВ, 30кВ, операционная среда

Высота не превышает 1000м;

Температура окружающей среды: -35С +40С;

Относительная влажность: среднесуточная не более 95%, среднемесячная не более 90%;

Место установки: отсутствие пожара, взрывоопасности, химических агрессивных газов и хорошо проветриваемое место. Угол наклона не более 30.

Примечание. При превышении вышеуказанных условий нормального использования пользователь может договориться с компанией.

Европейская трансформаторная подстанция коробчатого типа 10 кВ, 20 кВ, 30 кВ, спецификация

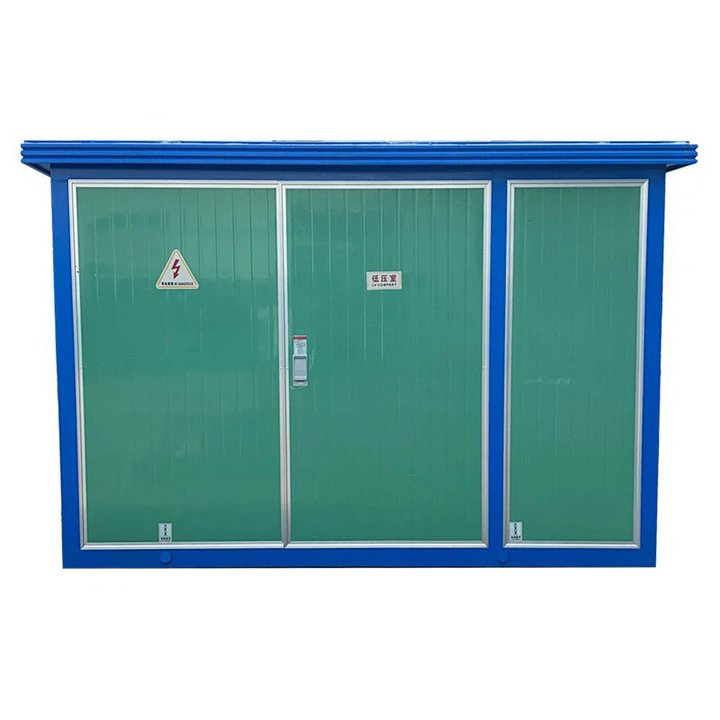

Европейская коробчатая трансформаторная подстанция 10 кВ, 20 кВ, 30 кВ

Заводская съемка

Упаковка
