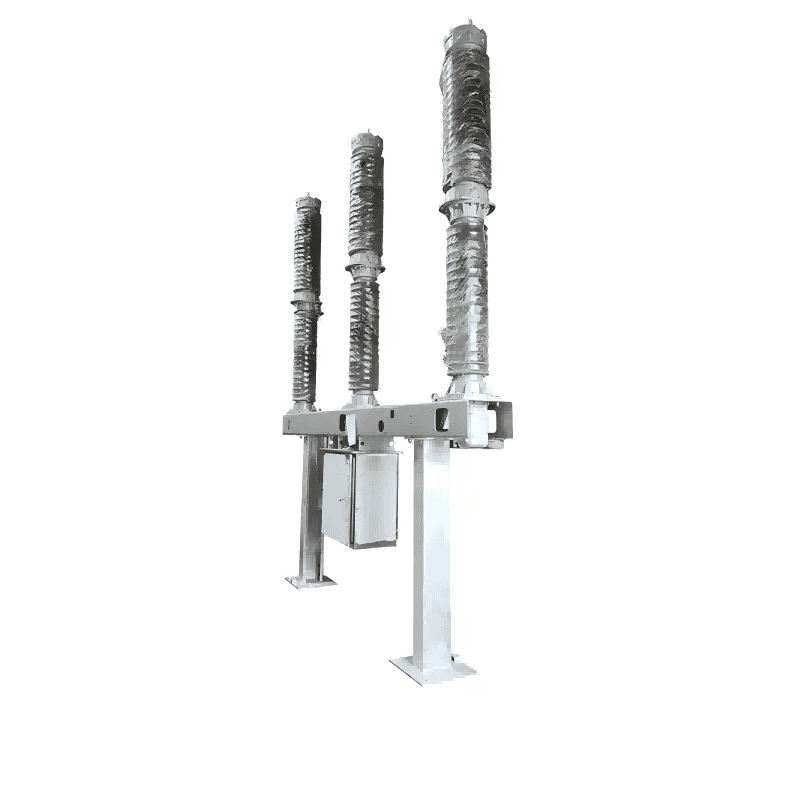

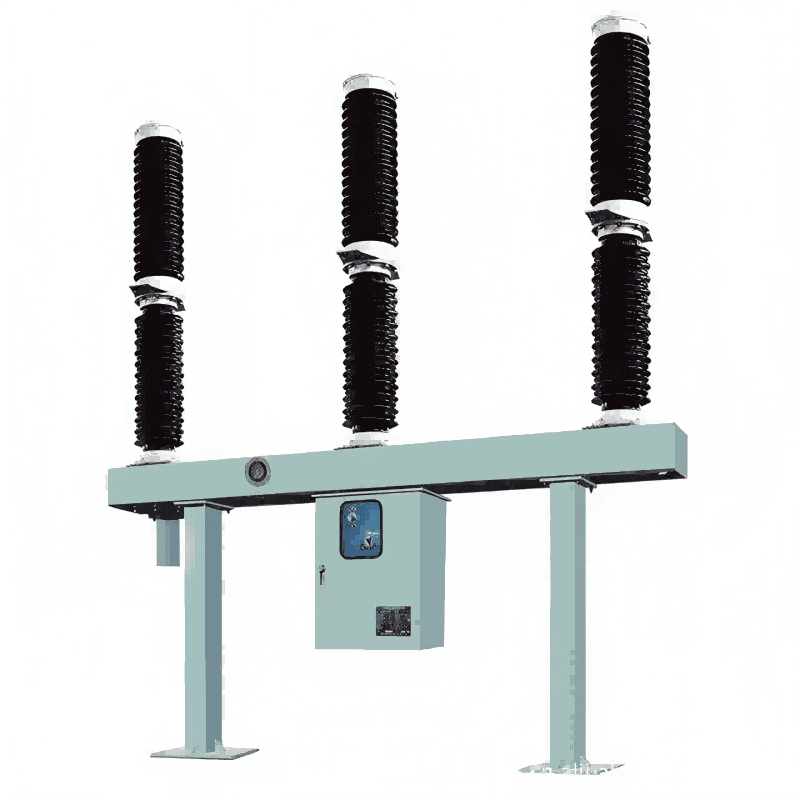

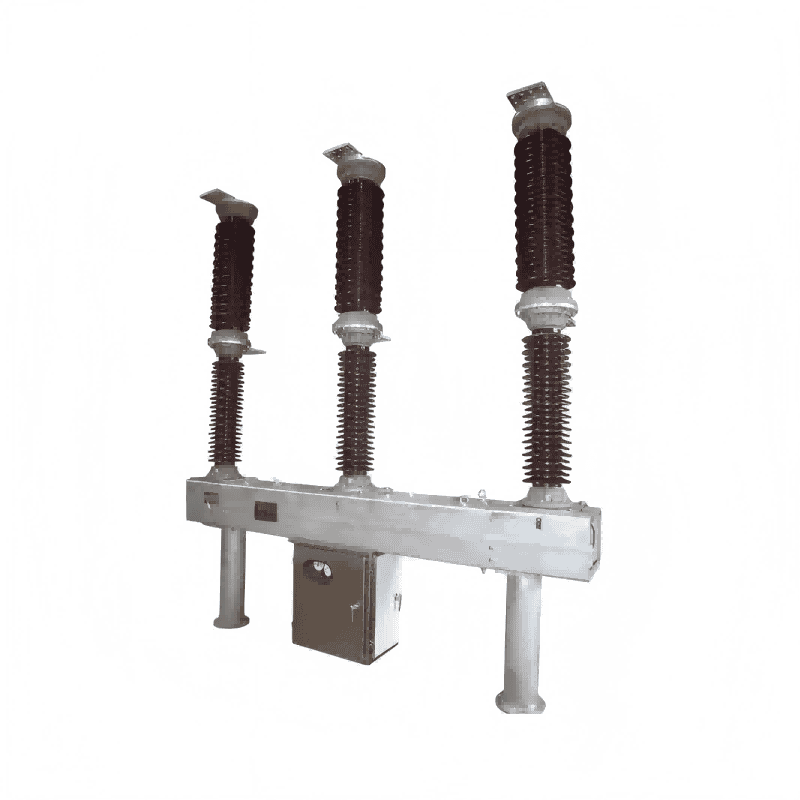

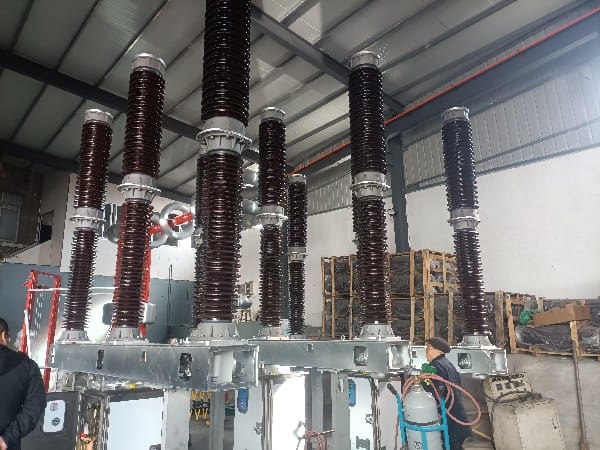

Высоковольтный трехполюсный газовый выключатель SF6 220кв 330кв

Лугао Пауэр Ко., Лтд. имеет специализированный цех по производству трехполюсных высоковольтных газовых выключателей SF6 220 кВ и 330 кВ. Его технология проектирования является ведущей в отрасли. В элегазовых выключателях серии LW используется дугогасительная камера с одним давлением и технология гашения дуги с автономным питанием, в которой используется газообразный гексафторид серы как в качестве изолирующей, так и дугогасящей среды. Отдельная камера гашения дуги генерирует поток воздуха во время процесса размыкания, охлаждая дугу и прерывая ток.

Отправить запрос

Описание продукта

Введение продукта

Высоковольтные трехполюсные газовые выключатели SF6 220 кВ, 330 кВ представляют собой трехполюсное/однополюсное оборудование для передачи и преобразования электроэнергии переменного тока частотой 50 Гц/60 Гц на открытом воздухе, используемое для размыкания или отключения номинального тока, тока повреждения или переключения линий, защиты, управления и эксплуатации систем передачи и распределения электроэнергии. Они могут выполнять операции открытия, закрытия и быстрого автоматического повторного закрытия. Номинальные напряжения варьируются от 45 кВ до 330 кВ, а основная система состоит из опорной фарфоровой втулки, устройства гашения дуги, гидравлического/пружинного приводного механизма и интеллектуального контроллера плотности. Независимая камера гашения дуги генерирует поток сжатого воздуха во время процесса открытия, чтобы эффективно охладить дугу и прервать ток. Полностью закрытая конструкция циркуляции газа обеспечивает надежную работу в различных средах. Они отличаются простой конструкцией, простым и быстрым обслуживанием, низким энергопотреблением, низкими требованиями к рабочей энергии, высокой надежностью, простотой установки и низким уровнем шума.

Спецификация

Тип	На открытом воздухе, фарфоровая втулка
Частота	50 Гц/60 Гц
Рабочее напряжение системы	132кВ
Номинальное напряжение	145кВ/220кВ/330кВ
Последовательность действий	О-0,3с-СО-3мин-СО
Количество катушек отключения	2
Количество замыкающих катушек	1
Количество доп.контактов:	10НО, 10НЗ
Закалочная среда	SF6
Количество перерывов на фазу	1
Время, необходимое двигателю для взведения пружины из полностью разряженного положения в полностью взведенное положение	<30Ск
Тип рабочего механизма	Весенняя зарядка
Номинальное выдерживаемое напряжение промышленной частоты (на высоте менее 1000 м)	325кВ
Номинальный грозовой импульс выдерживаемое напряжение (на высоте менее 1000м)	750кВ
Рабочий механизм	Однополюсный, трехполюсный
Возраст ползучести Расстояние	31 мм/кВ
Номинальный ток отключения	31,5 кА/3 с
Номинальный нормальный ток	3150А
Номинальный ток включения короткого замыкания	пиковый ток 80 кА
