Почему высоковольтные выключатели необходимы для защиты трансформатора?

Представьте себе силовой трансформатор — массивный, бесшумный страж в центре электрической подстанции — внезапно пораженный ударом молнии или катастрофическим коротким замыканием. За долю секунды может выйти из строя внутренняя изоляция трансформатора, обмотка может перегреться, а возникший взрыв может вывести из строя всю подстанцию, погрузив во тьму тысячи домов и предприятий. Единственное, что стоит между этим сценарием и нормальной, надежной работой, — это устройство, которое мы часто воспринимаем как нечто само собой разумеющееся:Высоковольтный выключатель. Это устройство — не просто переключатель; это высокоскоростное, высокоточное защитное реле, которое должно обнаружить неисправность, принять решение и прервать ток, который может составлять десятки тысяч ампер — и все это в пределах временного окна, измеряемого миллисекундами. Без него трансформатор, один из самых дорогих и критически важных активов в энергосистеме, останется уязвимым для тех самых сил, для использования которых он был предназначен.

Важная роль высоковольтного выключателя в защите трансформатора заключается не в удобстве; это вопрос выживания сети. Трансформатор – сложное и деликатное устройство. Его ядро ​​представляет собой лабиринт медных обмоток и изоляции, который работает при высоких температурах и огромных электрических нагрузках. Ток короткого замыкания, если ему позволить сохраняться, генерирует тепло, которое может расплавить медь и испарить масло, создавая сильную вспышку дуги, которая может разрушить трансформатор. Высоковольтный автоматический выключатель действует как лучший защитник. Это единственное устройство, которое может быстро и надежно изолировать трансформатор от неисправности, предотвращая перерастание локальной проблемы в системный сбой. В этой статье будут рассмотрены технические, экономические и эксплуатационные причины, почему этот важный компонент так незаменим. Мы также рассмотрим, как наши решения по высоковольтным выключателям в Lugao Power Co.,Ltd. разработаны для обеспечения скорости, надежности и точности, необходимых для защиты этих критически важных активов.

Оглавление

• 1. Что такое высоковольтный выключатель и как он защищает трансформаторы?
• 2. Почему трансформаторы уязвимы к неисправностям без надлежащей защиты?
• 3. Как различные типы высоковольтных автоматических выключателей сравниваются по защите трансформатора?
• 4. Какие технические параметры определяют высокопроизводительный автоматический выключатель?
• 5. Как современные средства управления и мониторинга повышают эффективность автоматических выключателей?
• Часто задаваемые вопросы (FAQ)
• Заключение

Что такое высоковольтный автоматический выключатель и как он защищает трансформаторы?

Высоковольтный автоматический выключатель — это специализированное коммутационное устройство, предназначенное для прерывания токов повреждения (массивных, неконтролируемых скачков напряжения, возникающих во время короткого замыкания) и для изоляции участка электросети, например трансформатора, от остальной части системы. Это не простой переключатель включения/выключения. Это высокоскоростной прерыватель с высокими ставками, который должен выполнять свою функцию с предельной точностью. Трансформатор, который является основным активом, который мы защищаем, представляет собой устройство, повышающее или понижающее напряжение. В то время как он работает нормально, высоковольтный автоматический выключатель остается во включенном положении, позволяя току течь. Однако в момент обнаружения неисправности (обычно с помощью реле, которое контролирует ток, напряжение или дифференциальные сигналы) автоматический выключатель должен размыкаться, гася дугу, которая образуется между его контактами при их разъединении. Критической задачей является устранение неисправности до того, как она может привести к тепловому или механическому повреждению трансформатора. Для большого силового трансформатора это время отключения часто составляет менее 100 миллисекунд. Для сравнения: моргание человеческого глаза занимает от 300 до 400 миллисекунд. Высоковольтный автоматический выключатель должен действовать быстрее, чем в мгновение ока, чтобы защитить машину, которая может весить сотни тонн.

В физике этого прерывания становится очевидной инженерная проблема. При размыкании автоматического выключателя между разъединяющими контактами образуется дуга. Эта дуга по сути представляет собой плазму — канал ионизированного газа с высокой проводимостью, который, если его не остановить, будет продолжать проводить ток бесконечно долго. Чтобы погасить эту дугу, автоматический выключатель должен за доли секунды охладить и деионизировать путь дуги. В разных конструкциях автоматических выключателей используются разные методы. Автоматический выключатель SF6 (гексафторид серы) использует поток сжатого газа SF6 для охлаждения дуги и удаления ионизированных частиц, полагаясь на исключительные изолирующие свойства SF6, чтобы затем выдерживать системное напряжение. Вакуумный автоматический выключатель использует высокую диэлектрическую прочность вакуума для гашения дуги. Высококачественный масляный выключатель, хотя и имеет более старую технологию, использует газ, образующийся при испарении масла, для охлаждения и гашения дуги. Все эти методы должны достигать одного и того же результата: нулевой ток при следующем естественном нулевом токе формы сигнала переменного тока, а затем быстрое восстановление диэлектрической прочности для предотвращения повторного пробоя. Наши решения по высоковольтным выключателям в Лугао основаны на глубоком понимании физики гашения дуги, что гарантирует, что наши выключатели не только надежны, но и предсказуемы в своей работе.

Чтобы по-настоящему понять роль защиты трансформатора, полезно подумать о том, что делает трансформатор. Это индуктивное устройство. Он хранит энергию в своем магнитном поле. Когда на вторичной стороне трансформатора возникает неисправность, энергия с первичной стороны внезапно сбрасывается в место повреждения. Трансформатор видит огромный ток, с которым не может справиться. Именно здесь в игру вступает высоковольтный выключатель. Обычно он размещается на первичной стороне трансформатора, стороне высокого напряжения. Его задача состоит в том, чтобы отключить трансформатор от источника питания выше по цепи, поэтому неисправность эффективно устраняется только за счет инерции генератора. Изолируя трансформатор от высоковольтной шины, автоматический выключатель предотвращает рост тока повреждения до точки, при которой трансформатор может быть поврежден. Трансформатор без правильно функционирующего высоковольтного выключателя подобен машине без тормозов; какое-то время это может работать, но когда что-то идет не так, последствия катастрофичны. Наш завод разработал ряд высоковольтных автоматических выключателей, специально предназначенных для защиты трансформаторов, предлагая ряд вариантов для различных номиналов напряжения и тока, требований применения и условий окружающей среды.

Почему трансформаторы уязвимы к неисправностям без надлежащей защиты?

Уязвимости силового трансформатора кроются в его фундаментальной конструкции и используемых в нем материалах. Типичный большой силовой трансформатор представляет собой сложную сборку медных обмоток, изоляции на основе целлюлозы и трансформаторного масла. Эта комбинация предназначена для эффективной работы в узком диапазоне нормальных условий. Однако он по своей природе подвержен широкому спектру типов неисправностей, многие из которых могут иметь катастрофические последствия, если их не устранить немедленно и автоматически с помощью высоковольтного автоматического выключателя. Чтобы понять эту уязвимость, вам нужно понять физику отказа трансформатора. Короткое замыкание на выходной (вторичной) стороне трансформатора является наиболее распространенным сценарием. Если вторичная обмотка закорочена, первичная сторона потребляет ток, который теоретически ограничивается только сопротивлением трансформатора, которое относительно невелико. Этот ток повреждения может в 10–20 раз превышать нормальный ток полной нагрузки. Результатом является внезапный и сильный нагрев обмоток, который может расплавить медь и вызвать разрушение изоляции. Быстрое расширение масла из-за тепла может привести к образованию взрывоопасных газов, что приведет к серьезному выходу из строя. Высоковольтный автоматический выключатель должен обнаружить этот скачок тока и отключить трансформатор до того, как температура обмотки достигнет критического уровня.

Помимо коротких замыканий, трансформаторы также уязвимы и для других, более коварных угроз. К ним относятся удары молнии, которые могут вызвать скачок напряжения, разрушающий изоляцию, и феррорезонанс - явление, которое может вызвать перенапряжение и сверхтоки, когда трансформатор находится под напряжением или обесточивается. Они также уязвимы к перегрузке, которая может привести к постепенному перегреву обмоток и ухудшению изоляции. Даже такая простая вещь, как неисправность переключателя ответвлений, который регулирует коэффициент трансформации трансформатора, может привести к катастрофическому отказу. В каждом случае общей чертой является то, что неисправность или ненормальное состояние, если им разрешено сохраняться даже в течение нескольких циклов, могут привести к необратимому и непоправимому повреждению трансформатора. Вот почему высоковольтный автоматический выключатель так важен: это не реактивная, а упреждающая мера. Это единственное устройство, которое может предотвратить неизбежные последствия неисправности, надежно изолируя трансформатор от энергосистемы.

Более того, трансформаторы уязвимы не только к внутренним неисправностям. Они также подвержены неисправностям в подключенной сети. Неисправность распределительного фидера, подключенного к вторичной стороне трансформатора, отразится на первичной стороне. Трансформатор увидит ток повреждения и попытается его подать. Именно здесь координация систем защиты становится критически важной. Высоковольтный автоматический выключатель на первичной стороне трансформатора является частью цепи устройств, предназначенных для скоординированной работы. Например, предохранитель или устройство повторного включения на вторичной стороне могут устранить кратковременное замыкание, но при более серьезном сбое для защиты трансформатора должен сработать первичный автоматический выключатель. Без такой координации неисправность на вторичной стороне может привести к ненужному отключению первичного автоматического выключателя, что приведет к отключению электроэнергии на гораздо большей территории. Вот почему защита трансформатора является проблемой системного уровня, а высоковольтный выключатель является центральным и критическим компонентом этой системы. ВЛугао Пауэр Ко., Лтд., мы глубоко понимаем эти принципы координации и разрабатываем наши решения для высоковольтных автоматических выключателей так, чтобы они были полностью совместимы с широким спектром схем защиты, обеспечивая плавную интеграцию и оптимальную производительность.

Как различные типы высоковольтных автоматических выключателей сравниваются по защите трансформатора?

При выборе высоковольтного автоматического выключателя для защиты трансформатора инженеры должны учитывать конкретное применение и выбирать между различными технологиями: элегазовыми, вакуумными и масляными выключателями. Каждый тип имеет свой уникальный набор характеристик, которые делают его пригодным для различных диапазонов напряжения и тока. На протяжении десятилетий масляные выключатели были стандартом, но их в значительной степени вытеснили элегазовые и вакуумные технологии из-за их превосходных эксплуатационных характеристик и характеристик обслуживания. Однако понимание истории и развития технологии помогает оценить современные решения, доступные сегодня.

Масляные выключатели являются старшими из трех. Они полагаются на то, что дуга рисуется в масле, которое охлаждает дугу и выделяет газообразный водород, который помогает ее погасить. Хотя они надежны и имеют относительно высокую отключающую способность, они большие, тяжелые и требуют регулярного обслуживания для пополнения масла и удаления нагара. Они также представляют экологическую и пожарную опасность из-за нефти. В Лугао мы больше не производим масляные выключатели для новых установок, но обеспечиваем поддержку существующих.

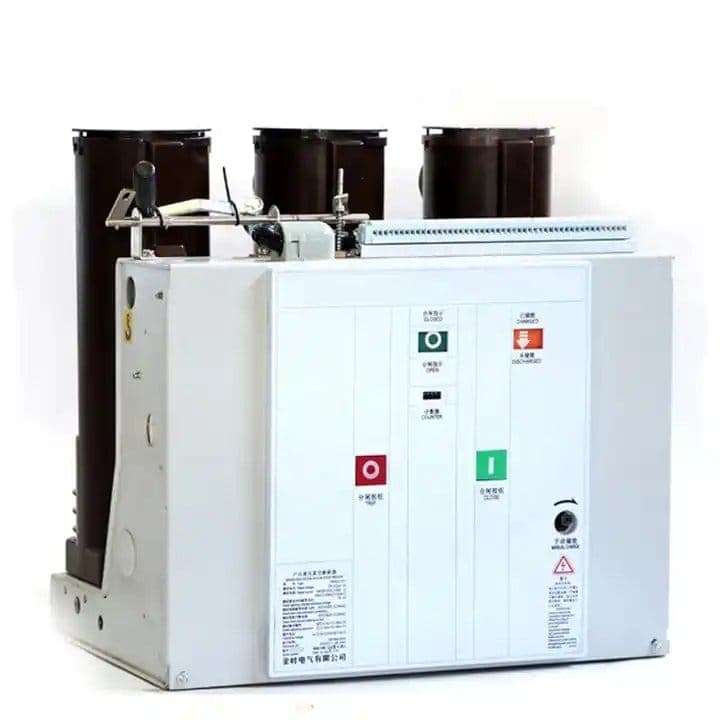

Вакуумные выключатели более современны и имеют ряд преимуществ. Для гашения дуги они используют герметичную вакуумную камеру. Без среды, поддерживающей горение, дуга быстро гаснет, когда контакты размыкаются. В результате получается очень компактная и легкая конструкция с длительными интервалами технического обслуживания. Однако вакуумные выключатели обычно ограничены напряжением примерно до 72 кВ. Для более высоких напряжений их конструкция становится сложной и дорогой. Они часто используются на распределительных подстанциях и в промышленности. Основным преимуществом защиты трансформаторов является их скорость и надежность, но они обычно не подходят для самых высоких уровней напряжения, встречающихся в системах передачи.

Элегазовые выключатели представляют собой современный стандарт для высоковольтных приложений. В этих выключателях используется газ гексафторид серы, который обладает исключительными изолирующими и дугогасящими свойствами. Газ сжимается и продувается через дугу, чтобы охладить ее и разорвать ток. Элегазовые выключатели обладают очень высокой отключающей способностью и могут эффективно работать при самых высоких напряжениях передачи. Они также имеют очень низкие требования к техническому обслуживанию. Наша фабрика в Lugao Power Co.,Ltd. более 15 лет специализируется на производстве элегазовых высоковольтных выключателей и усовершенствовала конструкцию, чтобы обеспечить максимальную надежность. В таблице ниже представлен сравнительный анализ этих трех типов.

Для современной защиты трансформатора элегазовый высоковольтный выключатель является рекомендуемым выбором для большинства высоковольтных приложений благодаря его превосходным характеристикам, надежности и низким требованиям к техническому обслуживанию. Наш завод произвел тысячи элегазовых устройств, которые в настоящее время защищают критически важные трансформаторы по всему миру. Технология SF6 обеспечивает наиболее надежную защиту, и именно эту технологию мы продолжаем развивать и совершенствовать в Лугао.

Какие технические параметры определяют высокопроизводительный автоматический выключатель?

Чтобы по-настоящему понять защиту, обеспечиваемую высоковольтным выключателем, вам необходимо взглянуть на его основные технические характеристики. Эти параметры — это не просто цифры в таблице данных; это показатели, определяющие способность устройства защищать трансформатор. Основными характеристиками являются номинальное напряжение, номинальный ток, номинальный ток отключения при коротком замыкании и номинальный ток включения при коротком замыкании. Эти параметры в сочетании с временем срабатывания и способностью переходного восстанавливающегося напряжения (TRV) определяют диапазон рабочих характеристик автоматического выключателя. В компании Lugao Power Co.,Ltd. имеется полный набор технических параметров для каждой модели высоковольтных выключателей, и мы можем настроить их в соответствии с конкретными требованиями клиентов.

Номинальное напряжение — максимальное напряжение, на которое рассчитан автоматический выключатель. Оно должно быть не ниже напряжения системы.Номинальный ток — это непрерывный ток, который выключатель может выдержать без перегрева. Он должен быть равен или превышать нормальный ток нагрузки трансформатора.Номинальный ток отключения короткого замыкания — максимальный ток повреждения, который может отключить выключатель. Это наиболее критичный параметр для защиты трансформатора. Оно должно быть достаточно высоким, чтобы выдерживать максимально возможный ток повреждения, который может протекать через трансформатор. Если автоматический выключатель имеет слишком низкий номинальный ток отключения, он может не отключить сильноточное замыкание, что приведет к разрушению трансформатора.Номинальный ток включения при коротком замыкании — это максимальный пиковый ток, при котором выключатель может замкнуться, что важно в приложениях, где выключатель может замкнуться из-за повреждения. Время срабатывания – это время, необходимое для размыкания выключателя после получения сигнала отключения. Для защиты трансформатора более быстрое время работы всегда лучше, поскольку оно ограничивает количество энергии, которая может рассеиваться в трансформаторе во время неисправности. Переходное восстанавливающееся напряжение (TRV) — это напряжение, которое появляется на контактах выключателя сразу после прерывания тока. Форма сигнала TRV определяется индуктивностью и емкостью системы. Автоматический выключатель должен выдерживать это напряжение без повторного включения.

В таблице ниже приведены типичные технические параметры высоковольтного выключателя, используемого на подстанции.

Выбор высоковольтного автоматического выключателя с правильными параметрами – нетривиальная задача. Это требует детального анализа тока повреждения трансформатора, который определяется сопротивлением системы и номиналом трансформатора. Завышение параметров приводит к увеличению затрат и ненужному завышению спецификаций. Их недооценка может привести к катастрофическому провалу. Наша команда инженеров Lugao Power Co.,Ltd. предоставляет подробную техническую поддержку нашим клиентам, помогая им выбрать соответствующий высоковольтный автоматический выключатель для их конкретных потребностей в защите трансформатора.

Как современный контроль и мониторинг повышают эффективность автоматического выключателя?

Высоковольтный автоматический выключатель больше не является просто механическим выключателем. Современные версии интегрированы со сложными системами управления и мониторинга, которые значительно повышают эффективность защиты трансформаторов. Эти системы представляют собой нервную систему выключателя, обеспечивающую обратную связь в режиме реального времени, диагностику и способность адаптироваться к изменяющимся условиям. Ядром этой технологии является реле защиты — устройство, которое непрерывно контролирует сигналы тока и напряжения от трансформатора и сети. При обнаружении неисправности он посылает сигнал отключения на привод выключателя. Реле — это разум, который решает, когда сработать, а автоматический выключатель — это мышца, выполняющая действие. Без реле выключатель слепой. Без прерывателя реле бессильно. Интеграция этих двух систем делает современную защиту трансформаторов такой эффективной.

Современные реле защиты могут быть запрограммированы с использованием сложных алгоритмов, которые различают различные типы неисправностей, такие как короткое замыкание, замыкание на землю или перегрузка. Этот интеллект предотвращает нежелательные отключения, когда выключатель размыкается в некритическом событии, что имеет решающее значение для поддержания стабильного электропитания. Они также используют протоколы связи, такие как IEC 61850, для обмена информацией с другими реле на подстанции, обеспечивая скоординированную схему защиты. Такая связь позволяет системе изолировать только затронутую часть сети, сводя к минимуму последствия сбоя. Для трансформатора это означает, что если повреждение происходит на вторичной стороне, первичный выключатель может сработать только после того, как вторичные выключатели не смогли его устранить, обеспечивая резервный уровень защиты.

Помимо реле, современные автоматические выключатели также оснащены датчиками контроля состояния. Эти датчики измеряют такие параметры, как время работы, ход контактов, давление газа (для элегазовых выключателей) и температуру контактов. Эти данные постоянно собираются и анализируются для проведения диагностической оценки состояния выключателя. Данные можно использовать для прогнозирования сбоев до их возникновения, обеспечивая упреждающее обслуживание, которое может значительно продлить срок службы устройства. Для автоматического выключателя защиты трансформатора это означает, что эффективность выключателя более предсказуема и надежна. В компании Lugao Power Co.,Ltd. мы разработали запатентованную систему мониторинга состояния наших высоковольтных автоматических выключателей. Эта система предоставляет нашим клиентам полное представление о состоянии их выключателя, позволяя им более эффективно планировать техническое обслуживание и снижая риск незапланированных простоев. Объединив физическую надежность наших автоматических выключателей с диагностическими возможностями современного мониторинга, мы можем предложить не только надежное, но и интеллектуальное защитное решение.

Часто задаваемые вопросы (FAQ)

Вопрос 1. Сколько времени требуется высоковольтному выключателю, чтобы разомкнуться и устранить неисправность?

Ответ: Для современного высоковольтного выключателя общее время отключения — от начала тока повреждения до окончательного прерывания дуги — обычно составляет от 30 до 50 миллисекунд. Это примерно то же время, что и моргание человеческого глаза. Автоматический выключатель должен размыкаться достаточно быстро, чтобы предотвратить перегрев трансформатора и защитить остальную часть сети от тока повреждения. Наши высоковольтные выключатели в Lugao Power Co.,Ltd. разработаны для достижения такого быстрого времени открытия, обеспечивая эффективную защиту трансформатора.

Вопрос 2: В чем разница между автоматическим выключателем и разъединителем?

Ответ: Автоматический выключатель предназначен для прерывания токов повреждения и защиты оборудования. Разъединитель предназначен для изоляции цепи при проведении технического обслуживания и не рассчитан на отключение токов повреждения. Разъединитель срабатывает только тогда, когда цепь обесточена, обычно после размыкания автоматического выключателя. Автоматический выключатель является устройством активной защиты, а разъединитель представляет собой защитное устройство для изоляции. Оба они необходимы для безопасной и функциональной подстанции, но они выполняют совершенно разные роли.

Вопрос 3: Как часто следует обслуживать высоковольтный выключатель?

Ответ: Интервал технического обслуживания зависит от типа выключателя и рекомендаций производителя. Для элегазового высоковольтного выключателя техническое обслуживание обычно требуется каждые 10–15 лет или после определенного количества операций, в зависимости от того, что наступит раньше. Сюда входит проверка давления газа SF6, рабочего механизма и состояния контактов. Для вакуумных выключателей интервал может быть еще больше. Наша фабрика в Lugao Power Co.,Ltd. предоставляет подробные графики технического обслуживания и рекомендации для всех наших высоковольтных автоматических выключателей, помогая нашим клиентам продлить срок их эксплуатации.

Вопрос 4. Что произойдет, если высоковольтный выключатель не разомкнется во время неисправности?

Ответ: Если автоматический выключатель не размыкается, сработает резервная система защиты, известная как «защита от отказа выключателя». Обычно при этом отключаются все остальные автоматические выключатели, подключенные к той же шине, изолируя всю секцию подстанции. Это последнее средство предотвращения катастрофического сбоя, которое приводит к более масштабному отключению электроэнергии. Вот почему надежность первичного высоковольтного выключателя так важна, и почему мы в Lugao Power Co.,Ltd. уделяем большое внимание качеству и тестированию в нашем производственном процессе.

Вопрос 5: Можно ли использовать высоковольтный выключатель для защиты трансформатора от внутренних повреждений?

Ответ: Да, но для этого требуется реле дифференциальной защиты. Это реле измеряет ток, входящий и выходящий из трансформатора. В нормальном состоянии эти токи равны. В случае внутренней неисправности токи будут различаться, и реле отключит высоковольтный выключатель. Это основная защита от внутреннего повреждения трансформатора. Наши решения в области высоковольтных автоматических выключателей полностью совместимы со схемами дифференциальной защиты.

Заключение

Высоковольтный выключатель — это не просто оборудование; это важнейший хранитель силового трансформатора и, как следствие, всей энергосистемы. Это единственное устройство, которое может обнаружить катастрофическую неисправность и прервать сильные токи, которые в противном случае разрушили бы трансформатор. Современные высоковольтные выключатели, в частности элегазовая технология, на которой мы специализируемся в компании Lugao Power Co.,Ltd., превратились в сложный, интеллектуальный и высоконадежный компонент. Его конструкция представляет собой сочетание физики, современных материалов и точного производства, которые работают вместе, чтобы гарантировать защиту трансформатора в самых критических обстоятельствах. Трансформатор часто является самым дорогим и критически важным активом на подстанции, и его защиту нельзя оставлять на волю случая. Для этого требуется автоматический выключатель, который будет не просто быстрым, но надежным, повторяемым и предсказуемым.

В Lugao Power Co.,Ltd. мы понимаем решающую роль, которую наши высоковольтные выключатели играют в обеспечении надежности сети. Вот почему мы так много вкладываем в исследования, разработки и контроль качества. Наш завод занимается производством автоматических выключателей, которые не только соответствуют самым строгим международным стандартам, но и превосходят их. Если вы хотите модернизировать защиту трансформатора или планируете строительство новой подстанции, мы приглашаем вас обратиться к нам. Позвольте нам обсудить ваши конкретные требования и то, как наши решения по высоковольтным выключателям могут обеспечить необходимую вам защиту.Свяжитесь с Lugao Power Co.,Ltd. сегодняполучите бесплатную консультацию и узнайте, какую пользу может принести по-настоящему надежный высоковольтный автоматический выключатель для защиты вашего трансформатора.
