Как высоковольтные выключатели обеспечивают безопасность персонала на подстанциях?

Представьте себе, что вы находитесь в самом сердце современной электрической подстанции. Воздух насыщен потенциальной энергией — мегаватты мощности, проходящие через массивные трансформаторы, готовые осветить город. Для инженеров и техников, которые здесь работают, самый большой страх – это не отключение электроэнергии; это катастрофическое высвобождение этой энергии в виде дуговой вспышки. В такой обстановке высоких ставокВысоковольтный выключатель это не просто коммутационное устройство; это лучший телохранитель. Он стоит между необузданной силой электричества и безопасностью персонала, обслуживающего сеть. Но как именно это инженерное сооружение выполняет свою жизненно важную функцию?

Ответ заключается в сочетании физики, основанной на доли секунды, надежных механических блокировок и отказоустойчивых систем управления. АВысоковольтный выключательобеспечивает безопасность персонала, не будучи пассивным барьером, а действуя как активный страж, который прогнозирует, изолирует и нейтрализует угрозы до того, как они смогут достичь людей-операторов. В отличие от стандартного выключателя, он работает в вакууме дугогасительного газа высокого давления (например, SF6) или масла, способного погасить плазменную дугу за миллисекунды. Однако истинная мера безопасности заключается в философии проектирования, которая отдает приоритет защите человека на всех уровнях — от физического разделения частей под напряжением до логической изоляции цепей управления. Наша фабрика вЛугао потратил десятилетия на совершенствование этой иерархии безопасности, гарантируя, что каждыйВысоковольтный выключателькоторую мы производим, является бастионом безопасности для мужчин и женщин, которые работают на передовой линии распределения власти.

Оглавление

• 1. Анатомия защиты: что делает автоматический выключатель надежным защитником?
• 2. Физика остановки: как прерывание неисправности устраняет угрозу вспышки дуги?
• 3. Иерархия безопасности: почему физические и электрические блокировки не подлежат обсуждению
• 4. Конфигурации для обеспечения безопасности: как различные схемы распределительных устройств влияют на риск для персонала
• Часто задаваемые вопросы (FAQ)
• Заключение: Партнерство в области безопасности с Лугао Пауэр Ко., Лтд.

Анатомия защиты: что делает автоматический выключатель надежным защитником?

Чтобы понять, какВысоковольтный выключательзащищает жизни, мы должны проанализировать его анатомию. Это не отдельное устройство, а система систем, каждый уровень которой создает критический барьер против электрической катастрофы. Думайте об этом как о доспехах средневекового рыцаря: внешняя оболочка отклоняет первый удар, кольчуга поглощает удар, а мягкая подкладка гарантирует, что владелец выдержит удар. В контексте высокого напряжения этими уровнями являются физическая изоляция, активное гашение дуги и отказоустойчивая логика управления. Наша фабрика проектирует каждыйВысоковольтный выключательс помощью этих концентрических колец защиты, гарантирующих, что даже если одна система потерпит неудачу, другие удержат линию.

Давайте пройдемся по слоям типичного живого резервуара SF6.Высоковольтный выключательс нашего объекта:

Слой 1: оболочка и изолирующая среда

Первый уровень безопасности – это физическое ограждение. Все компоненты под напряжением — контакты, дугогасительные камеры и точки подключения — герметично закрыты заземленным металлическим кожухом. В современных элегазовых выключателях эта оболочка заполнена газом гексафторидом серы (SF6), средой с диэлектрической прочностью, намного превосходящей воздух. Это означает, что человек, стоящий рядом с выключателем, уже изолирован от смертельного потенциала внутри благодаря сильным диэлектрическим свойствам газа и прочной стенке резервуара. В случае возникновения неисправности резервуар рассчитан на то, чтобы выдерживать внутреннее давление без разрушения, предотвращая выброс горячего газа и мусора наружу. Это сдерживание является первым, часто упускаемым из виду уровнем безопасности персонала.

Уровень 2: Прерыватель – «Сердце Хранителя».

При возникновении неисправности срабатывает прерыватель выключателя. В течение миллисекунд подвижный контакт отделяется от неподвижного. Однако само по себе это действие могло бы создать опасную дугу. В прерывателе имеется нагнетательный цилиндр, который механически сжимает элегаз и направляет высокоскоростную струю через зону дуги. Эта струя охлаждает дугу и сметает ионизированные частицы, сводя ток к нулю и останавливая поток электричества. Скорость этой операции — часто менее 50 миллисекунд — ограничивает продолжительность неисправности и сводит к минимуму выделяемую тепловую энергию, которая является основным источником опасности возникновения дуговой вспышки. Для работника станции это означает, что потенциальная катастрофическая неисправность погаснет до того, как ее энергия достигнет уровня, угрожающего жизни. Наша фабрикаВысоковольтный выключательСерия протестирована на выдержку токов короткого замыкания до 63 кА, что гарантирует безопасное управление даже самыми серьезными событиями в сети.

Уровень 3: Система управления и блокировки

Помимо физического гашения дуги,Высоковольтный выключательдолжен обеспечить, чтобы его эксплуатация не могла подвергать опасности работников. Это достигается за счет сложной механической и электрической системы блокировки. Например, включающий механизм часто блокируется, если выключатель находится в «тестовом» положении или если заземлитель не включен. В наши конструкции мы включаем «блокировку с ключом», при которой ключ необходимо повернуть, чтобы разблокировать механическую блокировку, гарантируя, что оператор физически подтвердит безопасное состояние перед изменением состояния выключателя. Этот уровень логики управления представляет собой человеко-машинный интерфейс, который предотвращает случайное подачу напряжения, что является основной причиной травм на рабочих местах на подстанциях.

Физика остановки: как прерывание неисправности устраняет угрозу вспышки дуги?

Термин «дуговая вспышка» является синонимом самой серьезной опасности на подстанции. Это тип электрического взрыва, возникающий в результате низкоомного соединения с землей или другой фазой. Возникающая в результате свет, звук и тепловая энергия могут быть мгновенно смертельными. Основной механизм, с помощью которогоВысоковольтный выключательзащищает персонал, останавливая эту дугу в самой точке ее зарождения. Для этого прерыватель должен преодолеть фундаментальные законы физики электричества, а именно тот факт, что дуга создает высокопроводящий путь ионизированного газа, который продолжает проводить ток.

Вот пошаговая физическая последовательность, которая происходит внутри нашего тела.Высоковольтный выключательпри обнаружении неисправности:

• Обнаружение и сигнал:Реле защиты (не являются частью выключателя, но подключены к нему) определяют чрезмерный ток и посылают сигнал отключения на привод выключателя.
• Разделение контактов (T0):Приводной механизм (пружинный, гидравлический или пневматический) отталкивает подвижный контакт от неподвижного. При размыкании контактов между ними зажигается электрическая дуга. По сути, эта дуга представляет собой короткое замыкание через изолирующий газ, но с температурой, превышающей 20 000 К.
• Действие фугу (от T0 до T2):Одновременно с перемещением контакта поршень внутри прерывателя сжимает элегаз, повышая его давление с номинальных 5 бар до более чем 15 бар. Затем этот сжатый газ подается через сопло в зону дуги со сверхзвуковой скоростью.
• Гашение дуги при нулевом токе (T3):Высокоскоростной поток газа отводит тепло от дуги и сдувает ионизированные частицы. Форма волны естественного переменного тока (AC) проходит через нулевую точку. Именно в этот момент сочетание пониженной ионизации и охлаждающего газа предотвращает повторное зажигание дуги. Ток постоянно прерывается.
• Диэлектрическое восстановление:После прерывания контактный зазор заполняется свежим неионизированным газом SF6, который быстро восстанавливает свою диэлектрическую прочность, гарантируя, что выключатель может выдерживать напряжение системы без повторного включения.

Вся эта последовательность происходит за период времени от 30 до 60 миллисекунд. Для техника, выполняющего техническое обслуживание, угроза вспышки дуги не просто сведена к минимуму; оно эффективно устраняется, поскольку энергия короткого замыкания рассеивается внутри герметичной камеры прерывателя, а не на открытом воздухе распределительного устройства. На нашем заводе был проведен обширный анализ этого процесса с помощью высокоскоростной камеры, что позволило нам уточнить геометрию сопла и синхронизацию нагнетателей в нашихВысоковольтный выключательдля достижения максимально быстрых сроков очистки. Эта скорость безопасна. В этом разница между кратковременной ошибкой и катастрофой.

Кроме того, сама конструкция рабочего механизма способствует повышению безопасности. На нашем заводе используется механизм «без срабатывания», что означает, что даже если команда включения удерживается во время неисправности, выключатель сработает и разомкнется. Такая отказоустойчивость гарантирует, что персонал никогда не подвергнется попыткам повторного включения в случае неисправности, что является распространенной опасностью в старых системах.

Иерархия безопасности: почему физические и электрические блокировки не подлежат обсуждению

В стремлении к безопасности компанияВысоковольтный выключательрегулируется строгой иерархией: сначала предотвращение, затем защита и, наконец, смягчение последствий. Физические и электрические блокировки, встроенные в шкаф выключателя и систему управления, являются воплощением этой иерархии. Эти блокировки не являются дополнительными дополнениями; они имеют основополагающее значение для безопасной эксплуатации оборудования. Они разработаны для обеспечения соблюдения определенной последовательности операций, гарантируя, что ни одна человеческая ошибка не приведет к созданию живой рабочей среды. Эта философия глубоко укоренилась в процессе проектирования на нашем заводе, поскольку мы считаем, что самая безопасная система — это та, которая по своей сути предотвращает ошибки.

Давайте рассмотрим ключевые механизмы блокировки, которые защищают персонал при выполнении обычных задач на подстанции:

1. Блокировки по положению (механические):Это физические блоки, которые предотвращают срабатывание в зависимости от положения тележки выключателя (в выкатном распределительном устройстве) или заземлителя. Например, выключатель не может быть включен, если заземлитель находится в положении «включено». Это достигается за счет расположения кулачка и стопорного штифта. В нашемВысоковольтный выключательВ шкафах мы используем положительную механическую связь, а не просто электрический сигнал, чтобы гарантировать абсолютную блокировку. Это предотвращает чрезвычайно опасный сценарий включения выключателя на заземленную линию.

2. Блокировка клавиш (программная):В этой системе используется ряд замков и ключей. Один ключ можно извлечь только тогда, когда выключатель находится в определенном состоянии (например, разомкнут и изолирован). Этот ключ затем используется для разблокировки заземлителя и так далее. Это требует строгой процедуры. Например, для выполнения технического обслуживания питающего кабеля оператор должен: (а) отключить выключатель, (б) изолировать выключатель (вытащить его), (в) замкнуть заземлитель. Для каждого шага требуется уникальный ключ, а последовательность заранее определена. Наш завод предоставляет индивидуальные схемы блокировки с ключами, адаптированные к конкретной конфигурации шин и фидеров каждой подстанции, гарантируя, что «безопасное состояние» всегда проверяется перед предоставлением доступа.

3. Электрические блокировки (логические):Это средства контроля, которые предотвращают замыкание или размыкание выключателя в недопустимых условиях. Например, сигнал «блокировка закрытия» от защитного реле предотвратит подачу питания на включающую катушку. Что еще более важно, мы используем логику «анти-насоса», которая предотвращает повторное замыкание и размыкание выключателя, если команда на замыкание сохраняется после неисправности. Это предотвращает повреждение выключателя и его потенциальный катастрофический выход из строя во время устранения неисправности, что может подвергнуть опасности всех, кто находится поблизости. В нашем современномВысоковольтный выключательВ моделях эти логические функции интегрированы в интеллектуальный модуль управления с возможностями самодиагностики, что снижает риск ошибок при подключении.

Почему это не подлежит обсуждению? Рассмотрим ситуацию, когда оператору необходимо протестировать цепь. Без этих блокировок простое недопонимание может привести к замыканию выключателя, в то время как заземляющий зажим все еще прикреплен к линии. Возникший в результате взрыв был бы фатальным. Наша фабрика вЛугао Пауэр Ко., Лтд.рассматривает блокировки как основной, а не второстепенный элемент безопасности. Мы тщательно тестируем эти блокировки в моделируемых условиях отказа, гарантируя, что они откажут в безопасном состоянии.

Конфигурации для обеспечения безопасности: как различные схемы распределительных устройств влияют на риск для персонала

ПутьВысоковольтный выключательИнтеграция в распределительное устройство подстанции существенно влияет на безопасность эксплуатационного персонала. Доминируют две основные конфигурации: распределительное устройство с воздушной изоляцией (КРУ) и распределительное устройство с элегазовой изоляцией (КРУЭ). Каждый из них представляет собой различный набор рисков и преимуществ в плане безопасности. Выбор правильной планировки является стратегическим решением в области безопасности. Наш завод предоставляет подробную оценку рисков для каждой конфигурации, помогая коммунальным предприятиям сбалансировать ограничения по пространству и безопасность персонала.

Давайте сравним эти конфигурации по ключевым параметрам безопасности:

Как показано в таблице, ГИС-технологии предлагают значительный шаг вперед в обеспечении безопасности персонала. ИнкапсулируяВысоковольтный выключательи все остальные компоненты в металлическом корпусе, заполненном элегазом, GIS практически исключает риск возникновения внешней дуговой вспышки. Система находится под давлением, поэтому даже в случае неисправности взрывная волна сдерживается, а давление рассеивается через каналы сброса давления, предназначенные для направления любых выбросов в сторону от персонала. Напротив, выключатели AIS монтируются на открытых конструкциях, и хотя они включают в себя заземление и блокировки, неисправность все же может привести к сильной и опасной вспышке дуги, которая распространяется на распределительное устройство.

Однако ГИС не лишена собственных соображений безопасности. Газ SF6 плотный и может вытеснять кислород в закрытых помещениях, а при серьезном внутреннем повреждении могут образовываться токсичные продукты разложения. НашВысоковольтный выключательУстановки КРУЭ включают в себя системы мониторинга газов (плотность и влажность) и оборудованы вентиляционными отверстиями для сброса давления и вытяжными фильтрами для безопасной обработки этих побочных продуктов. Мы также проектируем наши отсеки КРУЭ таким образом, чтобы обеспечить безопасный регулярный доступ для отбора проб газа или проверки компонентов с использованием соответствующих средств индивидуальной защиты (СИЗ). Наш завод предлагает комплексный пакет обучения по конкретным протоколам безопасности при работе с КРУЭ, подчеркивая, что, хотя технология обеспечивает превосходную защиту, она требует дисциплинированного подхода к техническому обслуживанию.

В конечном счете, независимо от того, выбирает ли коммунальное предприятие АИС или ГИС,Высоковольтный выключательявляется центральным компонентом безопасности. Наш завод гарантирует, что независимо от компоновки распределительного устройства поставляемый нами выключатель оснащен блокировками высочайшего уровня, способностью гашения дуги и диагностическими интеллектуальными средствами для защиты людей, обслуживающих электросеть.

Часто задаваемые вопросы (FAQ)

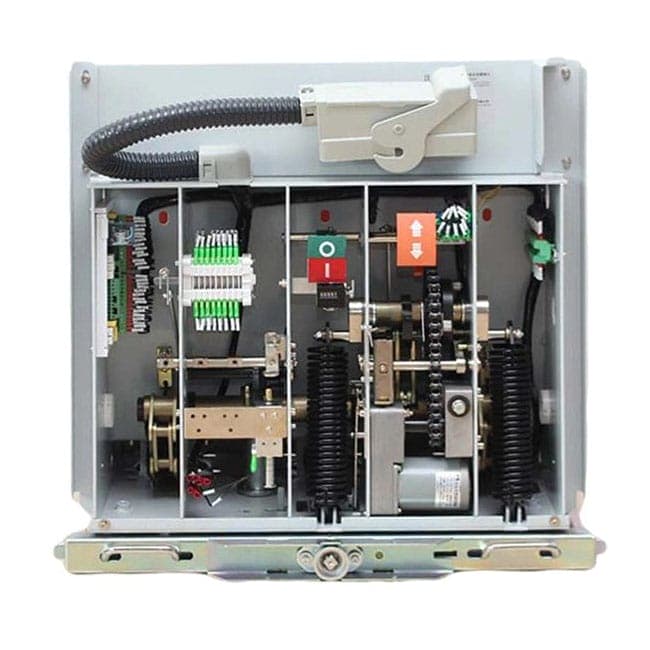

Вопрос 1. В чем основное различие между элегазовым выключателем и вакуумным выключателем с точки зрения безопасности?

Ответ: В целях безопасности используются как элегазовые, так и вакуумные выключатели, но они различаются средой. В элегазовых выключателях, как и в выключателях Lugao Power Co.,Ltd., используется газ SF6, который обладает превосходными диэлектрическими свойствами и идеально подходит для применения при высоком напряжении (до 800 кВ). Они удерживают дугу в герметичной камере, но сам газ требует осторожного обращения, поскольку он является парниковым газом. Вакуумные выключатели используют вакуум в качестве диэлектрика, который чрезвычайно безопасен и не требует обращения с газом, но обычно они ограничиваются средним напряжением (до 52 кВ) из-за физических ограничений вакуумного выключателя. Для безопасности персонала высоковольтной подстанции элегаз обеспечивает превосходную отключающую способность, но надежные системы обработки и мониторинга газа необходимы для снижения рисков для окружающей среды и удушья.

Вопрос 2. Как механизм «без срабатывания» в высоковольтном выключателе повышает безопасность?

Ответ: Механизм «без срабатывания» является важнейшим элементом безопасности. Это гарантирует, что если оператор удерживает кнопку включения выключателя во время активной команды отключения (из-за неисправности), выключатель отменит команду включения и останется разомкнутым. Это предотвращает попытки выключателя замкнуть и повторно подать питание на неисправную цепь, пока поблизости находится персонал. Это эффективно переводит выключатель в состояние, которое невозможно отключить вручную, предотвращая потенциально катастрофическое повторное замыкание. Эта конструкция занимает центральное место в философии отказоустойчивости на нашем заводе.

Вопрос 3: Можно ли дистанционно отключить высоковольтный выключатель, чтобы обеспечить безопасность персонала во время стихийного бедствия?

Ответ: Да. Современные высоковольтные выключатели оснащены возможностью дистанционного отключения через SCADA или системы управления подстанцией. Это позволяет операторам размыкать выключатель с безопасного расстояния (из диспетчерской) в случае чрезвычайной ситуации, например, пожара, землетрясения или надвигающейся угрозы вспышки дуги, прежде чем кто-либо приблизится к оборудованию. Такое удаленное управление является ключевым преимуществом современных цифровых подстанций, значительно снижающим риск для жизни людей во время экстремальных явлений. На нашем заводе используются надежные интерфейсы связи (IEC 61850), обеспечивающие надежную удаленную работу.

Вопрос 4. Какие меры безопасности предотвращают случайное включение выключателя работником, когда другой работник находится внутри ячейки?

Ответ: Это предотвращается в первую очередь за счет сочетания механических блокировок и навесного замка. В большинстве конструкций распределительных устройств выключатель нельзя перевести в «замкнутое» положение, если цепь не замкнута. Кроме того, механизм имеет положение «заземлено», которое механически предотвращает включение заземлителя, если выключатель включен. Наконец, использование процедур блокировки/маркировки (LOTO) с физическими навесными замками в цепи управления выключателем гарантирует, что выключатель не может быть включен дистанционно или локально во время выполнения технического обслуживания. Эти многоуровневые меры создают отказоустойчивую систему.

Вопрос 5: Имеет ли Lugao Power Co.,Ltd. провести обучение по безопасной эксплуатации своих высоковольтных выключателей?

Ответ: Да, мы предлагаем комплексные программы обучения в рамках нашего послепродажного обслуживания. Обучение охватывает не только базовые операции, но и подробные модули по системам блокировки, безопасности от дуговой вспышки, действиям в чрезвычайных ситуациях и правильному использованию средств индивидуальной защиты (СИЗ). Мы проводим обучение на месте и виртуальное моделирование, чтобы операторы и технические специалисты понимали механизмы безопасности, встроенные в наше оборудование. Эта приверженность образованию является частью нашей основной философии быть партнером в области безопасности, а не просто поставщиком оборудования.

Заключение: Партнерство в области безопасности с Лугао Пауэр Ко., Лтд.

Высоковольтный автоматический выключатель – невоспетый герой безопасности подстанции. Это устройство, которое невидимо сдерживает ярость неисправности, обеспечивает строгую последовательность операций и физически отделяет мужчин и женщин от миллионов вольт, питающих наш мир. ВЛугао Пауэр Ко., Лтд., наша фабрика не просто производитВысоковольтный выключательединицы; мы проектируем системы безопасности. Мы понимаем, что за каждой спецификацией и каждым отчетом об испытаниях стоит благополучие человека. Мы стремимся расширить границы технологий прерывания, логики блокировки и диагностического интеллекта, чтобы наши продукты защищали не только сеть, но и людей, которые ее обслуживают. Безопасность — это не контрольный список; это наша культура.

Готовы улучшить инфраструктуру безопасности вашей подстанции?КонтактЛугао Пауэр Ко., Лтд.сегоднядля комплексного аудита безопасности вашего текущего парка выключателей. Наша команда экспертов проведет подробный анализ вашего существующего оборудования, порекомендует модернизацию и разработает индивидуальный план обучения для вашего персонала. Мы предлагаем бесплатные первоначальные консультации и комплексный технический пакет, включающий подробные чертежи и руководства по технике безопасности.Запросите бесплатную консультацию по безопасности прямо сейчас в Lugao Power Co.,Ltd. и убедитесь, что ваша подстанция оснащена лучшими технологиями безопасности высоковольтных автоматических выключателей.
