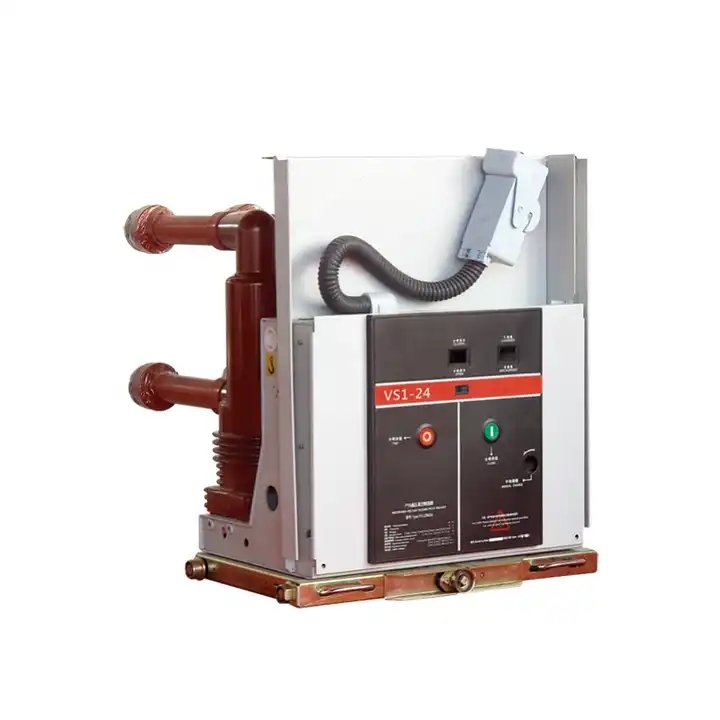

630A Внутренний выключатель вакуумной цепи HV

Lugao с гордостью стоит в качестве специального производителя выключателя в вакуумной цепи в помещении, предлагая выключатель вакуумной цепи HV 630A с встроенными полюсами. Расширенные для использования в трехфазных системах распределения электроэнергии AC 50 Гц AC 50 Гц, эти автоматические выключатели специально рассчитаны на напряжение 24 кВ. Их основная функция заключается в защите и управлении электрическим оборудованием в различных условиях, включая промышленные и горные предприятия, электростанции и подстанции. Выключатели схемы VS1-24 играют ключевую роль в обеспечении безопасности и надежности электрических систем путем быстрого прерывания схемы в случае разломов или аномальных условий. Выберите Lugao для передовых решений, которые переопределяют стандарты в закрытых выключателях вакуумных цепи.

Отправить запрос

Описание продукта

Lugao - это поставщик выключателя вакуумного выключателя HV 630A. Серия VS1-24 серии крытых вакуумных схем с встроенными полюсами использует встроенный полюсный конструкцию для основной проводящей цепи. Эта инновационная конструкция значительно повышает изоляцию, механическую надежность и прерывание производительности, что приводит к работе без технического обслуживания и увеличению срока службы механического и электрического. Выключатель в вакуумной трассе соответствует как National, так и по стандартам МЭК, достигая рейтинга производительности M-E2-C2.

Разработанный для совместимости с такими распределительными устройствами, как KYN28-24 (GZS1), этот продукт подходит для фиксированных установок. Выключатель вакуумной цепи работает на основе принципа, который, когда движущиеся и статические контакты открываются через рабочее механизм, между ними образуется дуга. Высокотемпературная улетучивание контактных поверхностей генерирует магнитное поле, быстро продвигая дугу вдоль тангенциального направления контактной поверхности. Металлический пара конденсируется на металлическом цилиндре (щит), а дуга естественным образом погашает, когда она пересекает ноль, позволяя быстрого восстановления среды.

В дополнение к своей надежной производительности, серия VS1-24 идеально подходит для помещений в промышленности, горнодобывающих предприятиях, электростанциях и подстанциях. Встроенная конструкция полюса обеспечивает повышенную надежность изоляции и эффективные возможности разрыва. Этот закрытый выключатель вакуума, встроенный в распределительный устройства, обеспечивает надежное решение для защиты и управления электрическим оборудованием в различных высоковольтных средах.

630A Операционная среда для выключателя вакуумного выключателя в помещении

1. Температура окружающего воздуха: верхний предел +40 градусов, нижний предел -40 градусов;

2. Высота: ≤2000 м (если высота увеличивается, уровень изоляции будет соответствующим образом увеличен);

3. Давление ветра: не более 700pa (эквивалентная скорости ветра 34 м/с);

4. Интенсивность землетрясения: не более 8 градусов;

5. Уровень загрязнения: ⅳ Уровень;

6. Максимальная ежедневная разница температуры: не более 25 градусов;

7. Относительная влажность: среднего среднего составляет не более 95%, а среднемесячный средний составляет не более 90%;

8. Места без воспаления, опасности взрыва, химической коррозии и тяжелой вибрации.

630A Спецификация выключателя вакуумной цепи в помещении

Число	Параметр		Единица	Ценить
1	Оцененное напряжение		кв	24
2	Оцененный уровень изоляции	Номинальная короткая частота мощности выдерживает напряжение (1 мин)	кв	65、79
		(Межфазная, относительная земля, перелом)
		Оцененный импульс молнии выдерживает напряжение	кв	125、145
		(Фаза, фаза, порт)
3	Номинальная частота		Гц	50
4	Рейтинг тока		A	630、1250、1600 、
				2000、2500、3150
5	Рейтированный ток по разрыву короткого замыкания		а	20 、 25 、 31,5
6	Оценка коротких 4S выдерживает ток			20 、 25 、 31,5
7	Оценка короткого замыкания, создавая ток			50 、 63 、 80
8	Оцененный пик выдержанный ток			50 、 63 、 80
9	Номинальная последовательность работы			O-0,3S-CO-180-е годы
10	Оценка короткого замыкания.		время	20
11	Оцененная зарядка кабеля.		A	31.5
12	Рейтинг единого конденсатора Банка разбивает ток		A	630
13	Рейтинг обратный конденсатор Банка разбивает текущий		A	400
14	Механическая жизнь		время	10000
15	Движущиеся и статические контакты позволяют накопить толщину износа		мм	3
