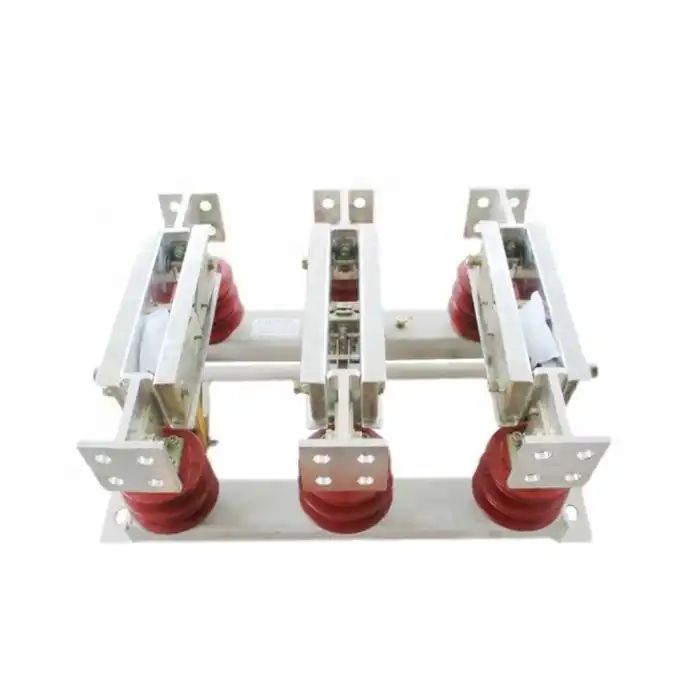

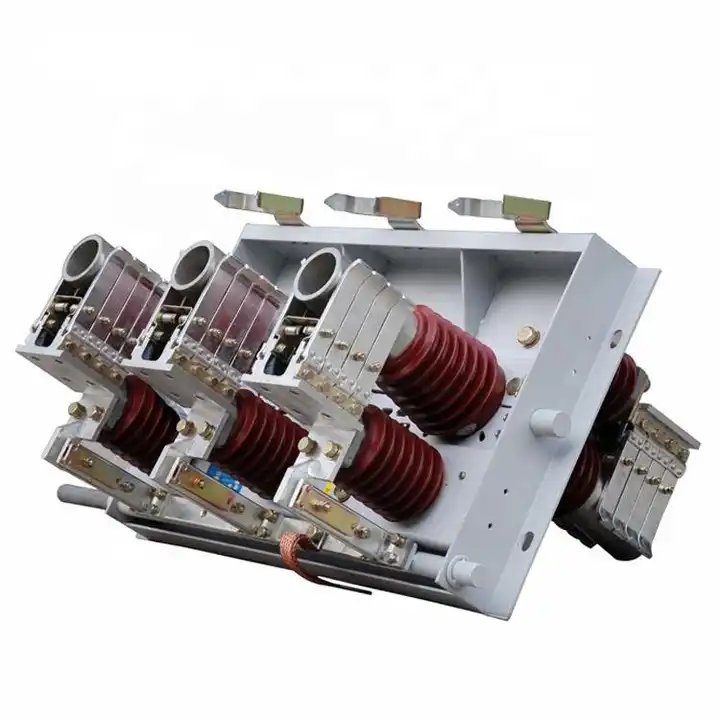

Разъединитель внутреннего типа 15 кВ

LuGao является специализированным производителем выключателей-разъединителей внутреннего типа на 15 кВ. Разъединитель GN22-12(C) представляет собой внутреннее распределительное устройство высокого напряжения, предназначенное для использования в энергосистемах с трехфазным переменным током частотой 50 Гц и номинальным напряжением 12 кВ. Его основной функцией является подключение, отключение или переключение линий, находящихся под напряжением, когда оборудование не подвергается нагрузке.

Отправить запрос

Описание продукта

Компания Lugao является поставщиком выключателей-разъединителей внутреннего типа на 15 кВ. Внутренний высоковольтный разъединитель GN22-12 подходит для номинального напряжения 10 кВ, трехфазного переменного тока, 50 Гц, и используется в высоковольтных распределительных устройствах энергосистемы в качестве автоматического выключателя. в условиях напряжения без нагрузки. Переключатель имеет новую, разумную и уникальную конструкцию. В нем используется двухступенчатый метод блокировки, обеспечивающий превосходную динамическую и термическую стабильность при низком рабочем усилии. Использование эпоксидной смолы, изоляторов и посеребренных щеток, а также новых материалов и процессов обеспечивает хорошую проводимость, компактные размеры и легкий вес. Выходные клеммы облегчают соединение с вакуумными и масляными выключателями, уменьшая объем распределительных шкафов, минимизируя переходные соединения и снижая затраты.

Условия эксплуатации разъединителя внутреннего типа 15 кВ

Способ установки: боковой, средний.

Температура окружающего воздуха: верхний предел +40С, нижний предел -30С; ;

Высота над уровнем моря: ≤2000 м (если необходимо увеличить высоту, соответственно следует увеличить номинальный уровень изоляции);

Давление ветра: не более 700Па (эквивалент скорости ветра 34м/с);

Амплитуда: интенсивность землетрясения 8 градусов;

Уровень загрязнения: Класс I;

Максимальная суточная разница температур: не более 25С.

Спецификация разъединителя внутреннего типа 15 кВ

элемент		единица	данные
номинальное напряжение		кВ	12
номинальная частота		Гц	50
номинальный ток		A	1600~2000	2500~3150
номинальный кратковременно выдерживаемый ток		кА	40	50
номинальный пиковый выдерживаемый ток		кА	100	125
номинальная длительность короткого замыкания		s	4
номинальный уровень изоляции	Выдерживаемое напряжение промышленной частоты 1 мин.	кВ	полюс к полюсу и полюс к земле 42 перелом 40
	Выдерживаемое напряжение грозового импульса (пиковое)	кВ	между полюсами и полюсом на землю 75 трещина 85
