Разъединитель внутреннего типа 24 кВ

LuGao гордится тем, что является специализированным производителем выключателей-разъединителей внутреннего типа на 24 кВ. Высоковольтный разъединитель для внутреннего применения GN19-12(C) тщательно разработан для энергосистем, работающих при номинальном напряжении 12 кВ переменного тока частотой 50/60 Гц. В его конструкцию входит механизм ручного управления CS6-1, предназначенный для размыкания и замыкания цепей в условиях холостого хода. Благодаря дополнительным вариантам, таким как тип загрязнения, тип высотного типа и тип индикации мощности, этот переключатель адаптирован к разнообразным экологическим и эксплуатационным требованиям, обеспечивая оптимальную производительность и адаптируемость в различных условиях.

Отправить запрос

Описание продукта

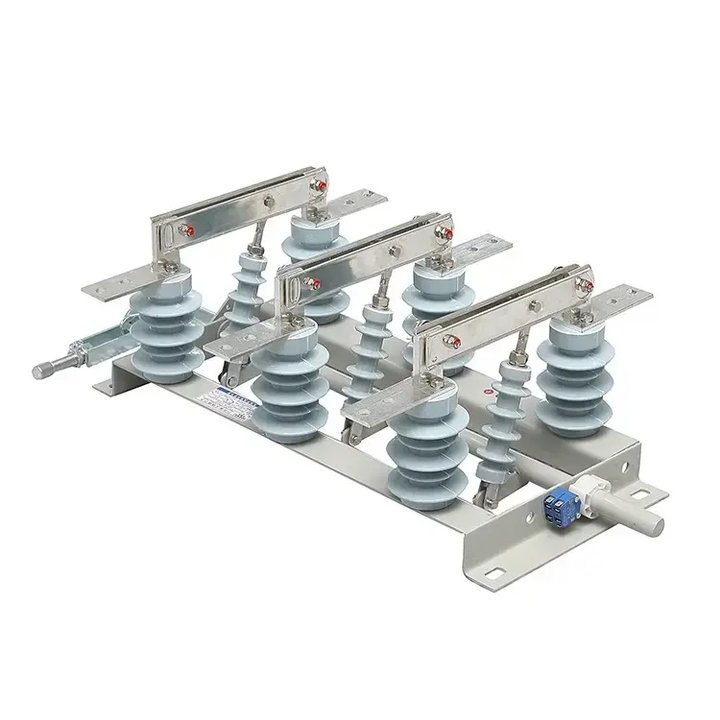

Компания Lugao является поставщиком выключателей внутреннего типа на 24 кВ. Выключатели внутреннего типа GN19-12/400, 630, 1000, 1250 имеют проводящую часть, прикрепленную к основанию двумя опорными изоляторами для каждой фазы. (Тип GN19-12C/400, 630, 1000, 1250 имеет один опорный изолятор и один фарфоровый корпусной изолятор.) Три фазы расположены параллельно, а проводящая часть содержит статические контакты контактных ножей и держателей контактов (или токопроводящих стержней). . Каждая фаза контактного ножа соединена с серединой связующего изолятора, при этом связующий изолятор установлен на основании шпинделя. Шпиндель соединен с шатуном (предоставляется пользователем) и механизмом перемещения типа CS6-1 через ручку.

Соединительный контактный нож изготовлен из двух медных пластин с прорезями, что увеличивает площадь рассеивания тепла и механическую прочность. Такая конструкция снижает нижнюю температуру и улучшает динамическую стабильность внутреннего разъединителя. Один конец контактного ножа крепится к контактному блоку (или к токопроводящему стержню) с помощью болта (автомобиль Шоу). В ГН19-12/1000, 1250 предусмотрена установка магнитной стопорной пластины, служащей для усиления притяжения между двумя пазовыми контактными ножами при большом токе короткого замыкания. Выключатели-разъединители GN19-12/400, 630 для внутреннего применения имеют небольшой предел тока, что устраняет необходимость в магнитной блокирующей пластине.

Условия эксплуатации разъединителя внутреннего типа 24 кВ

Температура окружающей среды: -25°C ~ +40°C;

Высота: ≤1000 м;

Относительная влажность: среднесуточное значение ≤95%, среднемесячное значение ≤90%;

Интенсивность землетрясения: уровень ≤8;

Места установки: отсутствие пожара, опасности взрыва, серьезной грязи, химической коррозии или сильной вибрации.

Характеристики продукта разъединителя внутреннего типа 24 кВ

Type	Номинальное напряжение (кВ)	Номинальный ток (А)	Ток термостабильности 4с (кА)	Ток динамической стабильности (кА)
ГН19-12/400-12,5	12	400	12.5	31.5
ГН19-12/630-20		630	20	50
ГН19-12/1000-31,5		1000	31.5	80
ГН19-12/1250-31,5		1250	31.5	80
ГН19-12С/400-12,5		400	12.5	31.5
ГН19-12С/630-20		630	20	50
ГН19-12С/1000-31,5		1000	31.5	80
ГН19-12С/1250-31,5		1250	31.5	80
