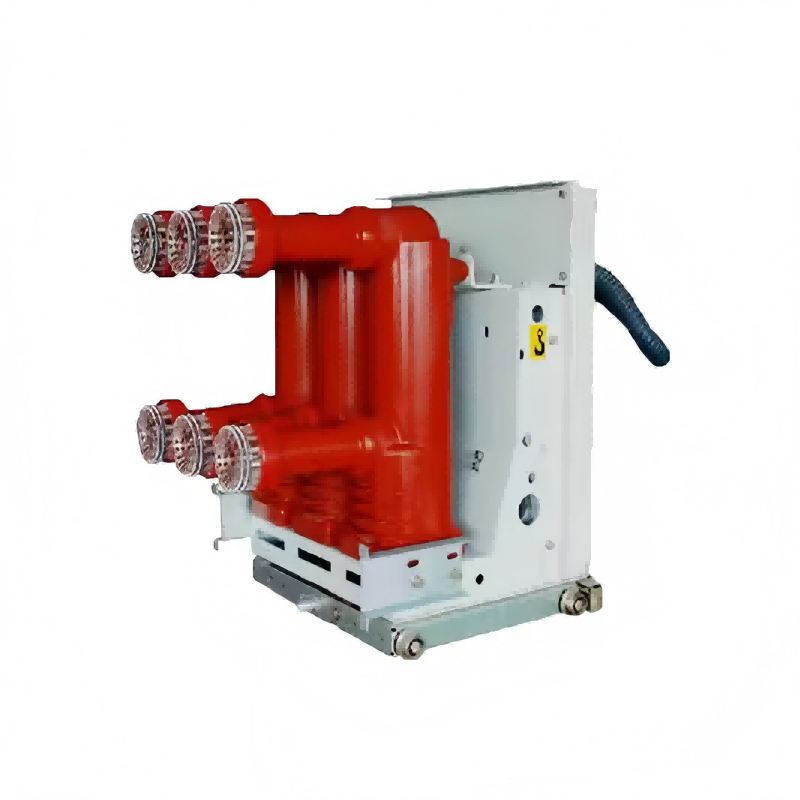

VS1 Вакуумный выключатель фиксированного типа 24 кВ/36 кВ для внутреннего использования

Внутренние вакуумные выключатели фиксированного типа VS1 на напряжение 24 кВ/36 кВ представляют собой внутреннее распределительное устройство трехфазного переменного тока, 50 Гц, номинальное напряжение 12 кВ. Они предназначены для управления и защиты на промышленных и горнодобывающих предприятиях, электростанциях, подстанциях и электроустановках и пригодны для частой эксплуатации. Приводной механизм интегрирован с корпусом выключателя, что позволяет устанавливать его либо стационарно, либо на тележке со специальным приводным механизмом. В главной цепи используются герметичные полюса, в результате чего получается компактный, высоконадежный и не требующий обслуживания автоматический выключатель. Они совместимы с распределительными устройствами на тележке с центральным монтажом, такими как серия KYN28A-12 (GZS). Фиксированная версия также может использоваться с фиксированным распределительным устройством серии XGN.

Операционная среда

• Температура окружающей среды: не выше 40°С, не ниже -10°С (допускается хранение и транспортировка при температуре -30°С);

• Высота над уровнем моря: не более 1000 м (при увеличении высоты соответственно увеличивается номинальный уровень изоляции);

• Относительная влажность: среднесуточное значение не выше 95%, среднесуточное значение давления насыщенных паров не выше 2,2 кПа, среднемесячное значение не выше 1,8 кПа;

• Сейсмическая интенсивность: не выше 8 баллов;

• Место, защищенное от пожара, взрыва, сильного загрязнения, химической коррозии или сильной вибрации.

Спецификация

Заводская съемка
