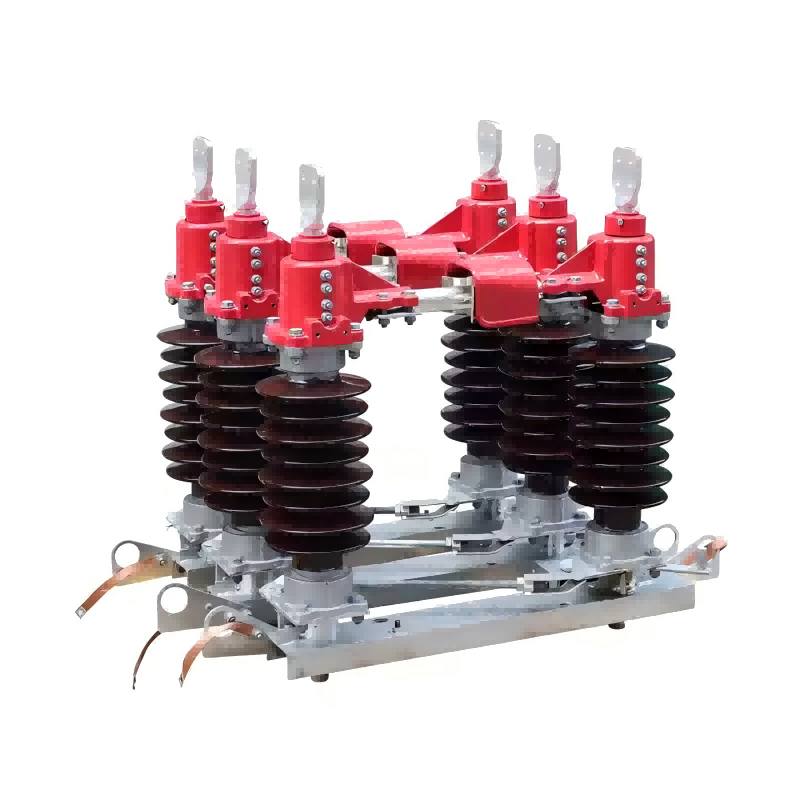

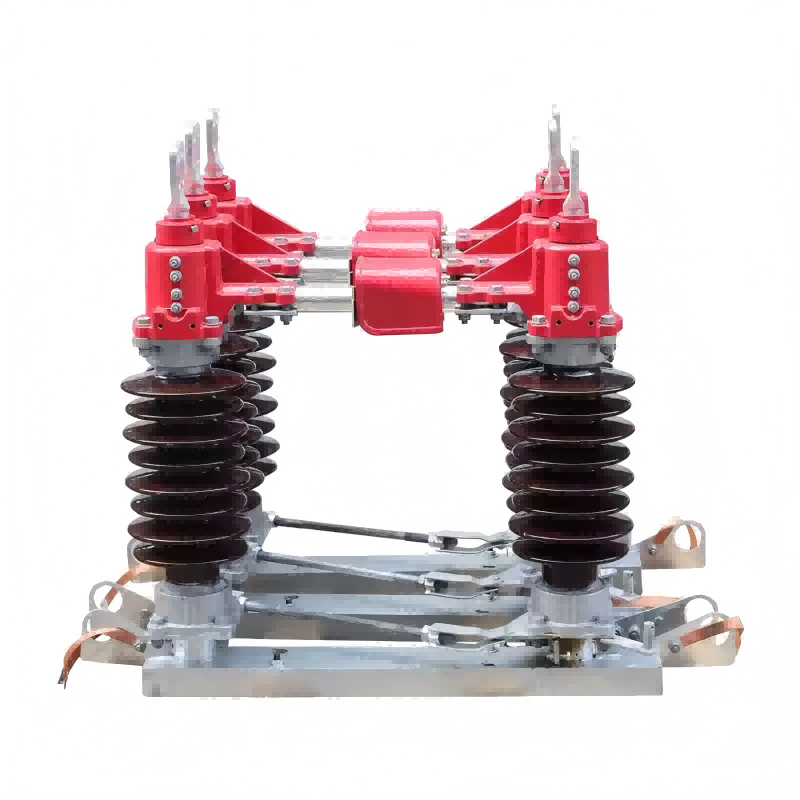

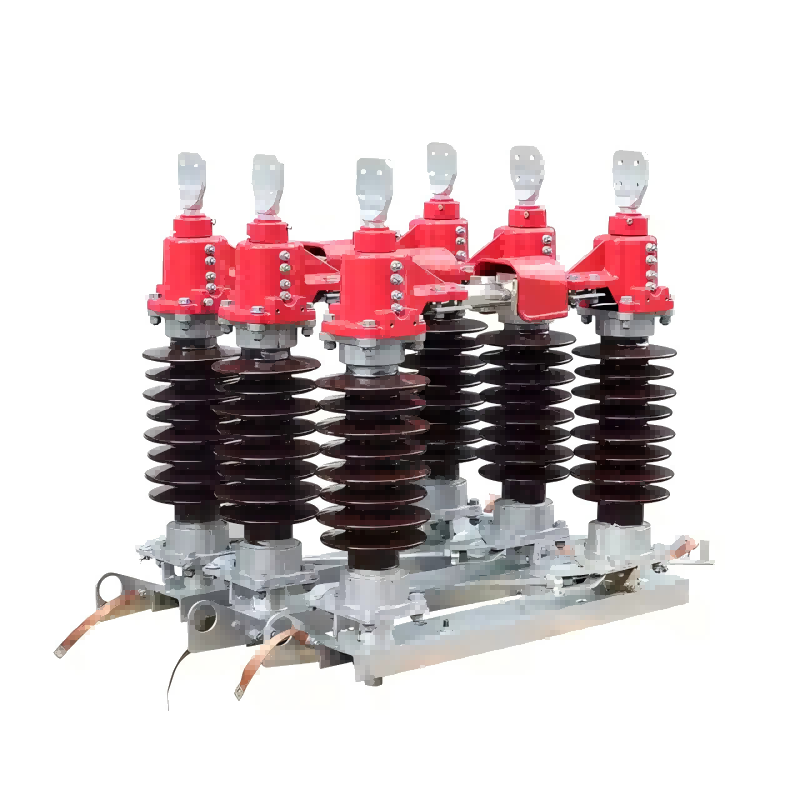

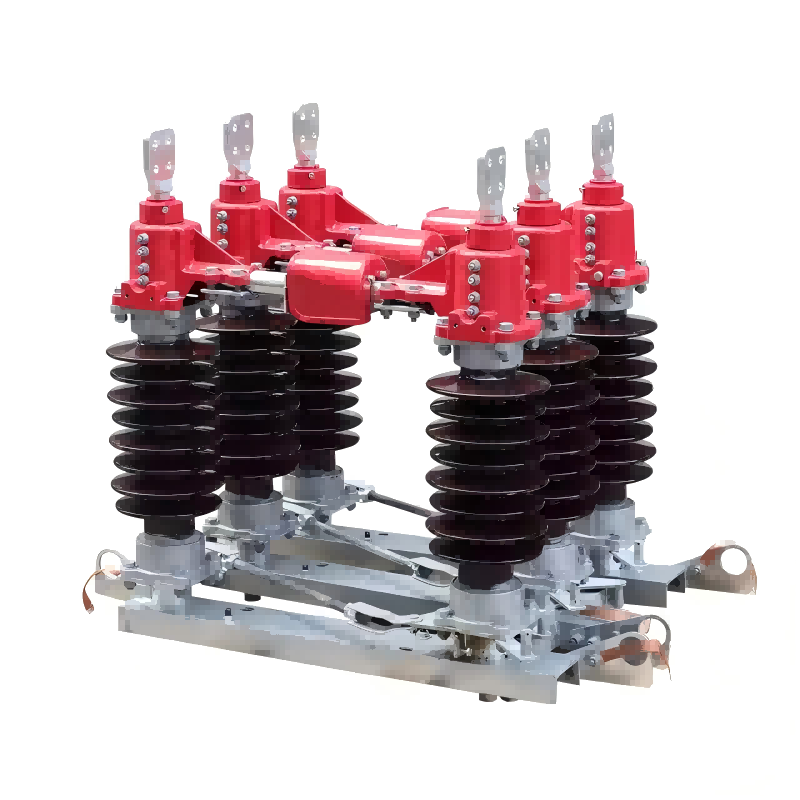

GW4 35кв открытый вертикальный тип трехфазного разъединителя

Трехфазный разъединитель вертикального действия GW4 35 кВ для наружной установки является жизненно важным компонентом высоковольтных электрических систем. Он имеет трехполюсную конструкцию с центральным вращающимся лезвием, позволяющим подключать и отключать цепи вручную или с помощью электропривода. Он использует ту же самую операцию открытия и закрытия главного выключателя. При установке левый и правый контакты поворачиваются на 90 градусов в одну сторону. Заземлитель сначала поворачивают, затем вставляют прямо. Главный нож изготовлен из меди, с толстыми посеребренными контактами. Он соединяет многослойную проводящую клеммную конструкцию с гибким разъемом с заземляющим инструментом. Инструмент для заземления изготовлен из токопроводящей трубки из алюминиевого сплава с толстыми посеребренными медными контактами и открытыми металлическими частями, оцинкованными горячим способом. Используя высококачественные материалы и передовой дизайн, он обеспечивает исключительную адаптируемость к окружающей среде и способен выдерживать суровые условия окружающей среды, такие как сильный ветер и проливной дождь.

Операционная среда

1. Температура окружающей среды: -30°С-+40°С;

2. Высота над уровнем моря: не более 2000 м (можно предоставить продукцию с особыми требованиями);

3. Скорость ветра: не более 34м/с;

4. На месте установки не должно быть легковоспламеняющихся веществ, взрывоопасностей, химической коррозии и сильной вибрации;

5. Уровень загрязнения изолятора столба: общий тип — уровень 0, тип защиты от загрязнения — уровень II.
