GW4 серии 110 кВ 150 кВ для использования вне помещений высокого напряжения электрический разъединитель

Высоковольтные электрические выключатели-разъединители Lugao серии GW4 110 кВ, 150 кВ для наружного применения просты в эксплуатации, установке и обслуживании. Они используются для подключения или отключения высоковольтных цепей под нагрузкой. Их также можно использовать в таких сценариях, как изоляция входящих и исходящих линий на подстанциях. Lugao имеет возможность быстро производить их серийно для удовлетворения потребностей клиентов.

Модель:GW4

Отправить запрос

Описание продукта

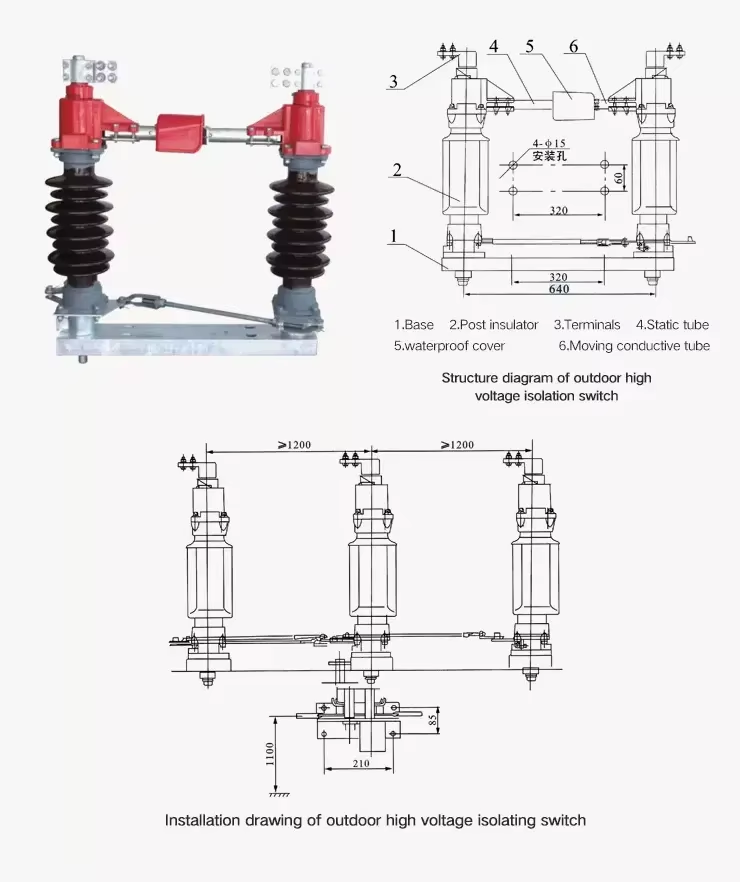

Электрический разъединитель высокого напряжения для наружного применения серии GW4 110 кВ, 150 кВ Lugao имеет двухколонную горизонтальную поворотную конструкцию, позволяющую выполнять операции открытия и закрытия посредством горизонтального вращения. Операторы могут легко освоить коммутатор без сложных процедур. Доступен как с электрическим, так и с ручным управлением, он поставляется в трех различных конфигурациях: без заземления, с одинарным заземлением и с двойным заземлением. Его можно интегрировать со статическим контактным заземлителем для повышения безопасности. Он идеально подходит для использования на открытом воздухе и может работать даже в ненастную погоду. Плетеный медный провод соединяет клеммы с компонентами из алюминиевого сплава, обеспечивая превосходную стойкость к окислению.

Серия GW4 доступна с различными напряжениями. Пожалуйста, свяжитесь с Lugao для получения подходящей конфигурации для вашего конкретного применения.

Операционная среда

1. Температура окружающей среды: -30°С-+40°С;

2. Высота над уровнем моря: не более 2000 м (можно предоставить продукцию с особыми требованиями);

3. Скорость ветра: не более 34м/с;

4. На месте установки не должно быть легковоспламеняющихся веществ, взрывоопасностей, химической коррозии и сильной вибрации;

5. Уровень загрязнения изолятора столба: общий тип — уровень 0, тип защиты от загрязнения — уровень II.

Технические параметры

Проект	Описание
Номинальное напряжение	145кВ
Номинальный ток	2000А
Номинальный пиковый выдерживаемый ток	100 кА
Эффективное значение кратковременного выдерживаемого тока 3 с	40кА
Номинальная частота	50 Гц
Номинальная сила растяжения терминала	Продольный	1000Н
	Горизонтальный	750Н
	Вертикальный	1000Н
Номинальный уровень изоляции	Номинальное эффективное значение кратковременного выдерживаемого напряжения промышленной частоты	Заземлить	275кВ
		Через перерыв	315кВ
	Пиковое значение напряжения грозового импульса	Заземлить	650кВ
		Через перерыв	750кВ
Поддержка коэффициента ползучести изолятора	III	25 мм/кВ
	IV	31 мм/кВ
Опорный изолятор, устойчивый к изгибу, разрушающая нагрузка	6000Н
Механическая жизнь	3000 раз
Вес одиночного удара	300 кг
Ток переключения открытия и закрытия	1600
Проверка возможности коммутации индуктивного тока заземляющего выключателя	Электромагнитная совместимость	Номинальный индуктивный ток: 80А
		Номинальное индуктивное напряжение: 2 кВ
	Статическая совместимость	Номинальный индуктивный ток: 2А
		Номинальное индуктивное напряжение: 6 кВ

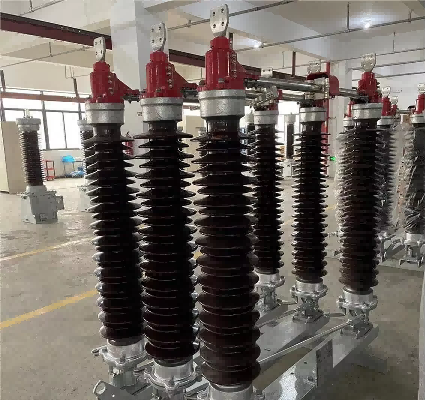

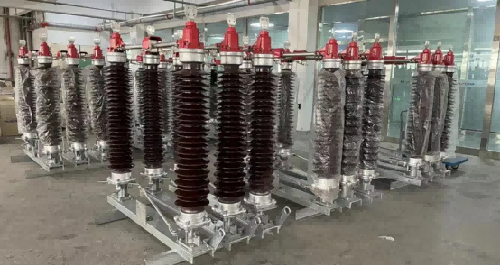

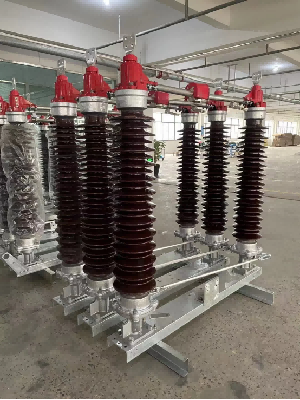

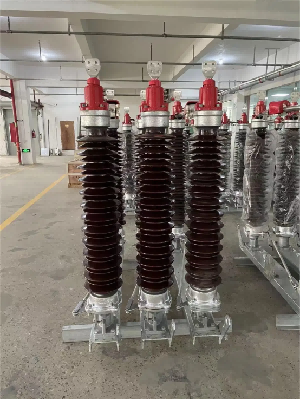

Заводская съемка

Упаковка
